🌟 欢迎来到第6讲:数字载波调制传输系统 (上)
#

(对应 PPT: 1-82页)

在第五章,我们探讨了数字信号如何在"陆地"(有线信道)上以最原始的基带形式进行传输。现在,我们要把目光投向更广阔的"天空"——无线信道。基带信号是低频信号,就像人的低语,无法在空气中传得很远。要想让信息跨越山海,我们必须给它一个"扩音器"和一对"翅膀",这就是数字载波调制。

本讲我们将学习如何将基带数字信号"骑"到高频载波上,这个过程我们称之为调制 (Modulation)。你将学到三种基本"骑乘姿势":改变载波的幅度(ASK)、频率(FSK) 和相位(PSK)。我们将深入剖析每种方式的原理、性能优劣以及它们在通信世界中的用武之地。

学习目标:

  1. 理解为什么数字调制是无线通信的必要前提。
  2. 掌握数字调制与解调的通用模型——正交幅度调制 (QAM) 框架。
  3. 精通二进制幅度、频率、相位键控 (2ASK, 2FSK, 2PSK) 的原理、信号表示、功率谱特性和性能。
  4. 理解差分调制 (DPSK) 的动机,及其如何解决"相位模糊"问题。

📝 本讲主要内容
#

1. 为什么要进行数字调制? (6.1 引言)
#

调制,就是将携带信息的基带信号,去控制高频载波信号的某个或某些参数的过程。这不仅仅是技术需要,更是物理定律的要求。

目的 专业解释 ✨ 生动的比喻
1. 匹配信道 许多信道(如无线空间、光纤)是带通信道,它们的特性决定了只允许某个较高频段的信号通过,低频的基带信号会被严重衰减。 你想把一封信(信息)送到大洋彼岸。你不能直接把信扔进海里(直接传输基带信号),它会沉底。你必须把它放进一艘远洋货轮(高频载波),货轮才能载着它穿越海洋(信道)。
2. 实现有效辐射 天线的尺寸与它能有效辐射的电磁波波长成正比。要辐射低频基带信号,需要尺寸大到不切实际的天线。调制到高频后,波长变短,天线尺寸可以大大缩小。 你想对着远方大喊。如果你的声音很低沉(低频),你需要一个巨大的喇叭才能让声音传远。如果你的声音很尖锐(高频),一个小喇叭就足够了。调制就是把"低沉的声音"变成"尖锐的声音"。
3. 频谱资源复用 将不同用户的信息调制到互不重叠的载波频率上,就可以在同一空间内实现多路通信而互不干扰。这就是频分复用(FDM)的基础。 想象一个空中有很多条无形的"高速公路"(不同的频段)。调制就是让每辆车(每个用户)都驶上自己专属的那条路,这样大家就可以同时、同地行驶而不会相撞。
4. 优化通信性能 不同的调制方式,在频谱效率(路有多宽)、功率效率(车有多省油)、抗干扰能力(车有多坚固)之间有不同的侧重。我们可以根据需求选择最合适的调制方案。 就像根据路况和任务选择交通工具。在城市里追求灵活,你可能骑自行车(如FSK,简单但占路宽);长途高速追求效率,你可能开跑车(如高阶QAM,复杂但路窄跑得快)。

2. 数字载波调制与解调基本原理 (6.2)
#

2.1 通用模型:正交幅度调制 (QAM)
#

几乎所有的数字调制方式,都可以看作一个统一框架的特例。这个框架就是正交幅度调制 (I/Q调制)。

一个已调信号 s(t) 的通用表达式可以写成: $$ s(t) = I(t)\cos(2\pi f_c t) - Q(t)\sin(2\pi f_c t) $$

  • 符号解释:
    • $\cos(2\pi f\_c t)$ 和 $\sin(2\pi f\_c t)$: 两个同频($f\_c$)、但相位正交($90^\circ$之差)的载波,称为正交载波。
    • $I(t)$: 同相分量 (In-phase),一个携带信息的基带信号。
    • $Q(t)$: 正交分量 (Quadrature),另一个携带信息的基带信号。
  • ✨ 生动的比喻 (I/Q调制):想象你有两个信使,$I(t)$ 和 $Q(t)$,他们需要同时从A地出发去B地送信。为了互不干扰,你让他们分别骑上两匹特殊的"飞马":一匹叫cos,另一匹叫sin。这两匹马步伐完全一致,但起步时正好差了四分之一拍(正交)。这样一来,它们在飞行路径上永远不会"撞车",可以在同一条航线上搭载两份独立的信息,大大提高了运输效率。接收端则有专门的方法能将这两名信使分开。

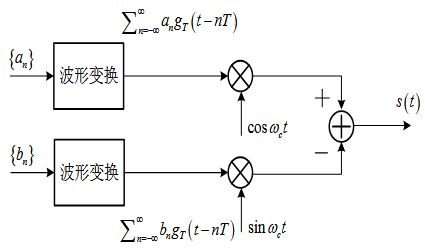

【图片:QAM调制基本实现框图,源自PPT P8】 file-6数字载波调制传输系统.jpg

2.2 星座图 (Constellation Diagram):调制的"身份证"
#

  • 定义:在I/Q二维平面上,将一个调制方案可能产生的所有符号状态表示为一个个离散的点,这个图就叫星座图。
    • 点的横坐标对应 I 分量的幅度。
    • 点的纵坐标对应 Q 分量的幅度。
    • 点到原点的距离代表信号的振幅。
    • 点与原点连线同 I 轴的夹角代表信号的相位。
  • ✨ 生动的比喻:星座图就是调制信号的"目标地图"。每一个你想发送的符号(比如二进制的 “01”),在地图上都有一个精确的"着陆点"。发送端的工作就是精确地把信号发射到这个点。接收端收到的信号因为噪声会有些偏离,它的任务就是判断这个"实际着陆点"离哪个"预设目标点"最近,从而恢复出原始符号。

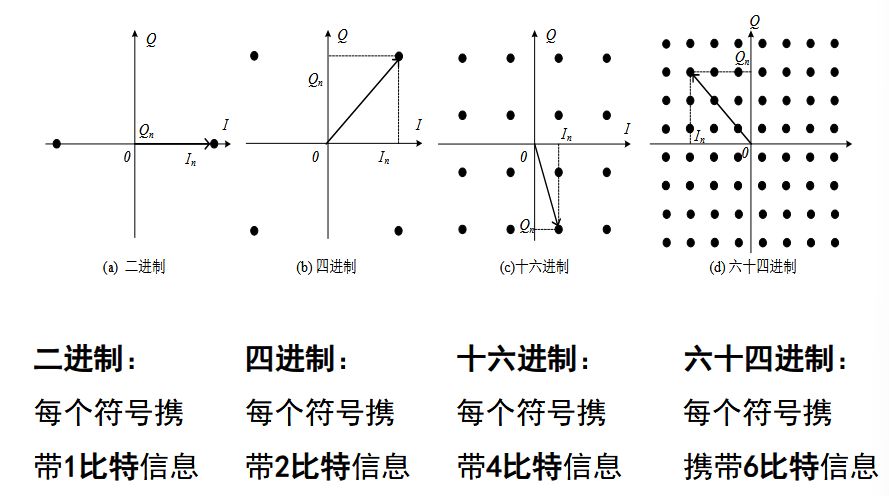

【图片:二进制、四进制、十六进制、六十四进制的星座图示例,源自PPT P11】 file-6数字载波调制传输系统1.jpg

进制 每符号比特数 星座点数
二进制 1 bit 2
四进制 2 bits 4
十六进制 4 bits 16
六十四进制 6 bits 64

2.3 解调基本原理
#

解调是调制的逆过程,目的是从接收到的高频已调信号中恢复出原始的基带信号。

2.3.1 相干解调 (Coherent Demodulation)
#
  • 前提:接收端必须产生一个与发送端载波频率和相位都严格同步的本地载波(本地参考信号)。
  • 原理:
    1. 混频/相乘:将接收信号 $r(t)$ 分别与本地的 $\cos(2\pi f\_c t)$ 和 $\sin(2\pi f\_c t)$ 相乘。
    2. 低通滤波:滤除相乘后产生的二倍频分量,即可恢复出基带信号 $I(t)$ 和 $Q(t)$。
  • ✨ 生动的比喻:相干解调就像是用一把精确同步的钥匙去开锁。接收端有一把与发送端锁(载波)完全一样的钥匙(本地载波)。将钥匙插入(相乘),锁芯(基带信号)就能被成功分离出来。如果钥匙稍微有点偏差(频率或相位不同步),锁就打不开或者会卡住。

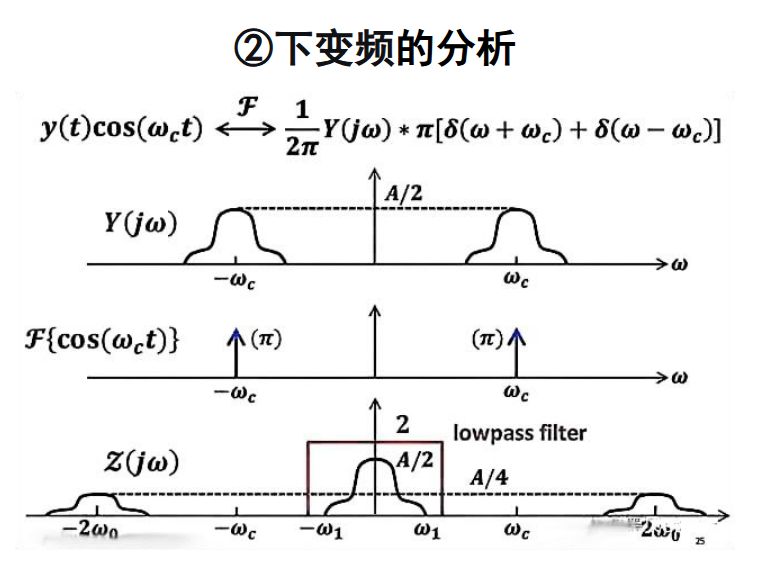

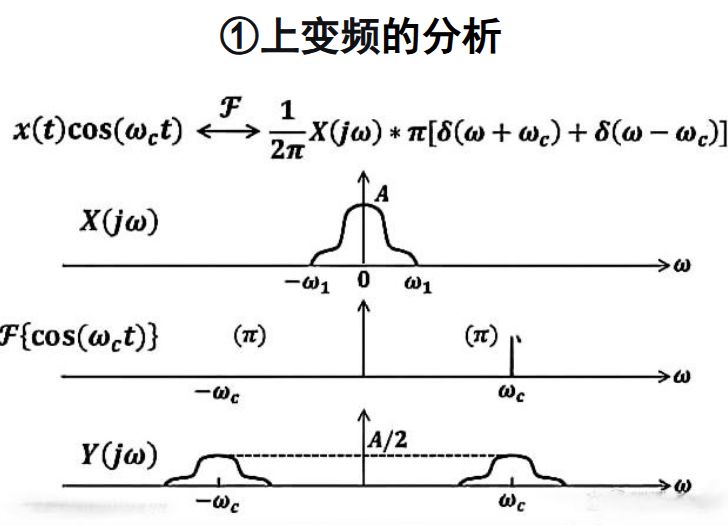

【图片:上变频和下变频的频域分析图,源自PPT P19-20】 file-6数字载波调制传输系统2.jpg file-6数字载波调制传输系统3.jpg

2.3.2 相关解调 (Correlation Demodulation)
#
  • 原理:相关解调是匹配滤波器思想在数字解调中的一种实现方式。它将接收信号与每一种可能的发送波形(基函数)进行相乘并积分(即计算相关性)。
  • 判决:哪一路相关器的输出值最大,就判决为发送了对应的符号。
  • 等价性:在AWGN信道下,相关器与匹配滤波器在实现最佳接收上是等价的。

3. 二进制数字载波调制 (6.3)
#

二进制调制是最基本的调制方式,每个符号只携带 1 比特信息。我们主要学习三种基本类型:ASK, FSK, PSK。

3.1 二进制振幅键控 (2ASK / OOK)
#

  • ✨ 核心思想:用载波的"有"和"无"来代表'1’和'0’。
    • 专业定义:载波的幅度随二进制基带信号 g(t) 的 0 或 1 变化。最常见的形式是通断键控 (On-Off Keying, OOK)。
    • 信号表达式 (OOK): $$ s(t) = \begin{cases} A\cos(2\pi f_c t), & \text{发送 '1'} \\ 0, & \text{发送 '0'} \end{cases} $$
  • 调制实现:
    • 数字键控法:用基带信号去控制一个模拟开关,接通或断开载波信号源。
    • 模拟调幅法:将基带信号与载波信号通过一个乘法器相乘。
实现方式 优点 缺点
数字键控 电路简单、成本极低、消光比高 频谱特性差(旁瓣大)
模拟调幅 频谱特性好(可控)、平滑 电路较复杂、成本高、可能存在载波泄漏
  • 解调方式:
    1. 相干解调 (Coherent Demodulation):
      • 原理:与本地同步载波相乘,再经低通滤波后抽样判决。
      • 性能:抗噪声性能好。
      • 缺点:需要复杂的载波同步电路。
    2. 非相干解调 (包络检波, Non-coherent Demodulation):
      • 原理:直接提取接收信号的包络,然后进行抽样判决。
      • 生动比喻:就像判断远处手电筒是否打开,你不需要关心光的颜色或频率(相位),只需要看有没有光亮(包络)就可以了。
      • 优点:电路极其简单,无需载波同步。
      • 缺点:抗噪声性能比相干解调差。
  • 功率谱与带宽:
    • 2ASK信号的功率谱是基带信号功率谱的简单搬移。
    • 如果基带信号含有直流分量(如OOK),则已调信号的功率谱在载波频率 $f\_c$ 处会有一个离散的谱线(载波分量)。
    • 带宽:通常定义为主瓣宽度的两倍,即 $W\_{2ASK} = 2 R\_B = 2/T\_B$ (其中 $R\_B$ 是比特率)。
  • 误码率性能:
    • 相干解调: $P\_e = Q\left(\sqrt{\frac{E\_b}{N\_0}}\right)$
    • 包络检波 (大信噪比下): $P\_e \approx \frac{1}{2}\exp\left(-\frac{E\_b}{2N\_0}\right)$
    • 性能对比:在相同的误码率下,包络检波比相干解调需要更大的信噪比。

3.2 二进制相移键控 (2PSK / BPSK)
#

  • ✨ 核心思想:用载波的两个相反相位来代表'1’和'0’。
    • 专业定义:载波的初始相位随二进制基带信号变化,通常是 0 和 π (180°)。
    • 信号表达式: $$ s(t) = \begin{cases} A\cos(2\pi f_c t), & \text{发送 '1' (相位0)} \\ A\cos(2\pi f_c t + \pi) = -A\cos(2\pi f_c t), & \text{发送 '0' (相位π)} \end{cases} $$ 这等效于用一个双极性基带信号($+A, -A$)去乘以载波。
  • 调制实现:
    • 与2ASK的模拟调幅法类似,使用一个乘法器将双极性不归零(NRZ)基带信号与载波相乘。
  • 解调方式:
    • 必须采用相干解调。因为包络检波无法区分两个相位相反但幅度相同的信号。
    • “相位模糊"问题:在接收端,恢复出的本地载波可能与发送载波同相,也可能反相($180^\circ$之差)。如果发生反相,所有判决结果都将颠倒(‘1’变'0’,‘0’变'1’)。
  • 功率谱与带宽:
    • 由于2PSK的等效基带信号是双极性的(均值为0),其功率谱在直流处有零点。
    • 因此,2PSK信号的功率谱在载波频率 $f\_c$ 处没有离散的载波分量,功率利用率更高。
    • 带宽与2ASK相同, $W\_{2PSK} = 2 R\_B$。
  • 误码率性能 (相干解调): $$ P_e = Q\left(\sqrt{\frac{2E_b}{N_0}}\right) $$
    • 性能对比:在相同的比特能量 $E\_b$ 下,2PSK的误码率远低于2ASK相干解调。或者说,要达到相同的误码率,2PSK比2ASK节省了3dB的功率。这是因为2PSK两个信号点在星座图上距离最远(对极信号),抗噪声能力最强。

3.3 二进制差分相移键控 (2DPSK)
#

  • 🎯 动机:解决2PSK相干解调中的"相位模糊"问题。
  • ✨ 核心思想:不直接用绝对相位表示信息,而是用相邻码元间的相位变化来表示信息。
    • 编码规则 (传号差分):
      • 发送 ‘1’:当前码元的相位相对于前一个码元跳变 $\pi$。
      • 发送 ‘0’:当前码元的相位相对于前一个码元保持不变。
  • 解调方式:
    1. 相干解调+差分译码:
      • 先按2PSK方式进行相干解调,得到一个可能反相的序列。
      • 再对该序列进行差分译码(当前比特与前一比特比较),即可正确恢复原始信息,不受相位模糊影响。
      • 缺点:存在误码扩散。一个判决错误会导致两个比特的译码错误。
      • 误码率: $P\_{e,2DPSK} \approx 2 P\_{e,2PSK}$ (当误码率很低时)。性能略差于2PSK。
    2. 差分相干解调 (非相干解调):
      • 原理:将接收信号延时一个码元周期,然后与当前信号相乘,再低通滤波后判决。巧妙地用前一个码元自身作为了下一个码元的解调参考。
      • 优点:无需载波同步电路,实现简单。
      • 缺点:性能比相干解调差。
  • 性能总结:2DPSK通过牺牲一点点的误码率性能(或增加电路复杂度),换来了对载波相位模糊的免疫力,是一种非常实用的技术。

3.4 二进制频移键控 (2FSK)
#

  • ✨ 核心思想:用两个不同的频率来代表'1’和'0’。
    • 专业定义:载波的频率随二进制基带信号变化。
    • 信号表达式: $$ s(t) = \begin{cases} A\cos(2\pi f_1 t), & \text{发送 '1'} \\ A\cos(2\pi f_2 t), & \text{发送 '0'} \end{cases} $$
  • 频率选择 (正交条件):
    • 为了在解调时能最好地区分两个频率,通常要求 $f\_1$ 和 $f\_2$ 在一个码元周期 $T\_B$ 内是正交的。
    • 正交条件:频率间隔 $\Delta f = |f\_1 - f\_2|$ 必须是比特率 $R\_B$ 的整数倍的一半。 $$ \Delta f = \frac{n}{2T_B}, \quad n \text{为正整数} $$
    • 最小频率间隔 (保证相干解调正交):$\Delta f\_{min} = \frac{1}{2T\_B} = \frac{R\_B}{2}$。
  • 功率谱与带宽:
    • 2FSK信号的功率谱可以看作是两个不同频率的OOK信号功率谱的叠加。
    • 其带宽不仅与比特率有关,还与两个频率的间隔有关。一般比ASK和PSK要宽。
  • 解调方式:
    1. 相干解调:使用两路相关器,分别与本地的 $f\_1$ 和 $f\_2$ 载波进行相关,然后"择大判决”。
    2. 非相干解调 (包络检波):使用两个中心频率分别为 $f\_1$ 和 $f\_2$ 的带通滤波器,然后比较两个滤波器输出的包络大小,进行"择大判决"。
  • 误码率性能:
    • 相干解调: $P\_e = Q\left(\sqrt{\frac{E\_b}{N\_0}}\right)$ (与2ASK相干解调相同)
    • 非相干解调 (大信噪比下): $P\_e \approx \frac{1}{2}\exp\left(-\frac{E\_b}{2N\_0}\right)$ (与2ASK包络检波相同)
    • 性能对比:在抗噪声性能上,2FSK不如2PSK,但优于2ASK(当2ASK使用包络检波时)。其主要优点是实现简单,尤其是在非相干解调时,对相位抖动不敏感。

3.5 二进制调制系统性能比较
#

调制方式 解调方式 $P\_e$ (误码率) 公式 带宽 优点 缺点
2ASK (OOK) 相干 $Q\left(\sqrt{\frac{E\_b}{2N\_0}}\right)$ $2R\_B$ - 性能一般
相关 $Q\left(\sqrt{\frac{E\_b}{N\_0}}\right)$ $2R\_B$
包络检波 $\frac{1}{2}\exp(-\frac{E\_b}{2N\_0})$ $2R\_B$ 实现最简单 性能最差
2PSK (BPSK) 相关 $Q\left(\sqrt{\frac{2E\_b}{N\_0}}\right)$ $2R\_B$ 抗噪声性能最好 存在相位模糊
相干 $Q\left(\sqrt{\frac{E\_b}{N\_0}}\right)$
2DPSK 相干+差分译码 $\approx 2 P\_{e,2PSK}$ $2R\_B$ 解决了相位模糊 性能略低于2PSK
差分相干 $\frac{1}{2}\exp(-\frac{E\_b}{N\_0})$ $2R\_B$ 无需载波同步 性能比2PSK相干差
2FSK 相关 $Q\left(\sqrt{\frac{E\_b}{N\_0}}\right)$ $> 2R\_B$ 实现简单,抗衰落好 性能一般,占用带宽大
包络检波 $\frac{1}{2}\exp(-\frac{E\_b}{2N\_0})$ $> 2R\_B$ 实现简单,无需同步 性能较差

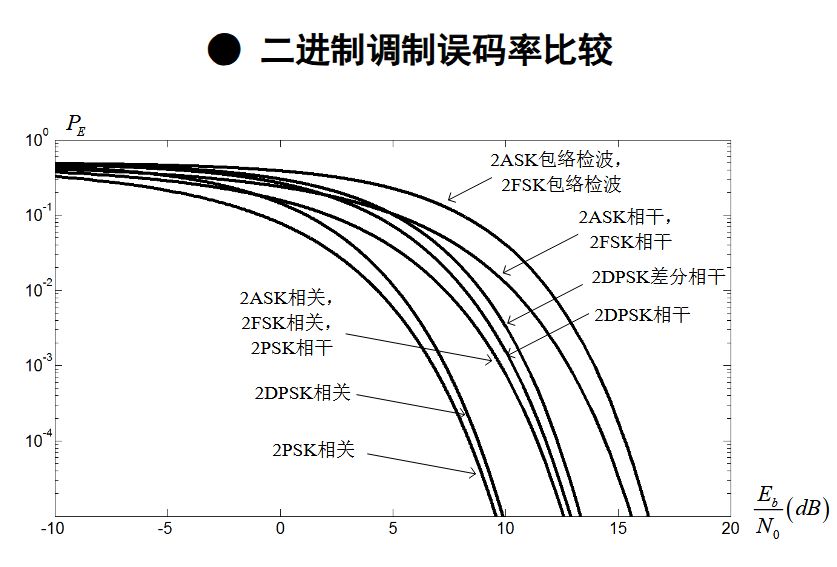

【图片:二进制调制误码率比较曲线图,源自PPT P82】 file-6数字载波调制传输系统4.jpg 核心结论:从抗噪声性能(功率效率)来看,2PSK (BPSK) > 2DPSK > 2ASK/2FSK (相干) > 2ASK/2FSK (非相干)。


4. 多进制数字载波调制 (6.4)
#

4.1 🎯 动机与基本参数
#

  • 动机:二进制调制每个符号只能传输1比特,为了提高频谱效率(在单位带宽内传输更多比特),我们引入多进制调制。
  • 核心思想:让每个符号携带 $k$ 比特信息,其中 $k > 1$。这意味着我们需要 $M=2^k$ 种不同的信号状态(星座点)来区分它们。
  • 参数关系:
    • 比特率 $R\_b$ 与码元速率 $R\_S$ 的关系: $$ R_S = \frac{R_b}{\log_2 M} = \frac{R_b}{k} $$
    • ✨ 生动的比喻:以前是每辆车(码元)只送1个包裹(比特),现在我们升级成了大货车,每辆车可以同时送 $k$ 个包裹。为了装卸这些包裹,每辆车在站点停留的时间(码元周期 $T\_S$)会变长,所以车流速度(码元速率 $R\_S$)就变慢了,但总的包裹运送效率(比特率 $R\_b$)可以保持不变甚至更高。
    • 关键结论:在比特率 $R\_b$ 不变的情况下,提高进制数 $M$ 可以降低码元速率 $R\_S$,从而减小信号所需的带宽,最终提高频谱效率。

4.2 多进制调制的代价
#

  • 噪声容限下降:在保持总发射功率不变的情况下,星座图上的点变得更密集了。
  • ✨ 生动的比喻:想象一个靶子,原来只有两个靶心(二进制),现在变成了16个或64个。在总面积不变的情况下,每个靶心变得更小、彼此靠得更近。一阵微风(噪声)就可能让你的箭偏离目标,射到隔壁靶心上,造成误判。
  • 结论:频谱效率的提升是以牺牲功率效率(抗噪声性能)为代价的。要保持相同的抗噪声能力(噪声容限),就必须增大发射功率。

4.3 MASK (多进制振幅键控)
#

  • 原理:用 $M$ 个不同的振幅值来表示 $M$ 种符号。
  • 特点:实现简单,但功率利用效率很低,实际中较少单独使用。通常作为MQAM的一个维度。
  • 误码率:在相同信噪比下,随着 $M$ 的增大,误码率急剧增大。

4.4 MPSK (多进制相移键控)
#

  • 原理:用 $M$ 个分布在同一个圆上的不同相位来表示 $M$ 种符号。所有星座点的幅度(能量)都相同。
  • 星座图:$M$ 个点均匀分布在一个圆周上。
  • 最小距离: $$ d_{\min} = 2\sqrt{E_S} \sin\left(\frac{\pi}{M}\right) $$
    • 分析:随着 $M$ 增大,$\sin(\pi/M)$ 减小,星座点间的最小距离 $d\_{\min}$ 迅速减小,抗噪声能力下降。
  • 误比特率 (使用格雷码): $$ P_b \approx \frac{2}{k} Q\left(\sqrt{2k\frac{E_b}{N_0}} \sin\left(\frac{\pi}{M}\right)\right) $$
  • 格雷码的应用:在MPSK中,最可能发生的错误是判决成相邻的星座点。采用格雷码可以保证相邻星座点对应的比特码只相差一位,从而将一个符号错误大概率只转化为一个比特错误,有效降低了误比特率。

4.5 MQAM (多进制正交幅度调制)
#

  • ✨ 核心思想:同时利用振幅和相位来传输信息,是MASK和MPSK的结合。
  • 星座图:通常是矩形网格状(如16-QAM, 64-QAM)。这种结构在给定平均功率下,能实现比MPSK更大的最小距离。
  • 性能比较 (M=16为例):
    • $d\_{16PSK, \min} \approx 0.39 \sqrt{E\_{av}}$
    • $d\_{16QAM, \min} \approx 0.47 \sqrt{E\_{av}}$
    • 结论:在相同条件下,MQAM的抗噪声性能优于MPSK,因此在追求高频谱效率的系统中(如Wi-Fi, 4G/5G),MQAM是首选。
  • 误码率:
    • 可以近似看作两个独立的 $\sqrt{M}$ 进制 MASK 系统的叠加。性能随着M增大而劣化,但劣化速度慢于MASK和MPSK。

5. 恒包络连续相位调制 (6.5)
#

5.1 🎯 动机
#

  • 恒包络 (Constant Envelope):信号的幅度保持不变。
    • 优点:允许功率放大器工作在高效的非线性区(饱和区),大大提高功放效率,节省电能。这在手持设备和卫星通信中至关重要。
  • 连续相位 (Continuous Phase):信号相位在码元转换时刻保持连续,没有突跳。
    • 优点:相位的连续保证了频率的瞬时变化是有限的,从而使得信号频谱的旁瓣衰减很快,带外辐射小,频谱更干净。

5.2 MSK (最小频移键控)
#

  • 本质:一种特殊的、经过精心设计的连续相位FSK (CPFSK)。
  • “最小"的含义:它采用了满足正交条件下的最小频率间隔。 $$ \Delta f = |f_1 - f_2| = \frac{1}{2T_S} $$
  • 关键特性:
    1. 恒包络:作为FSK的一种,幅度恒定。
    2. 相位连续:通过精巧的相位控制实现。
    3. 频谱特性优秀:其主瓣宽度是BPSK的1.5倍,但旁瓣衰减速度比BPSK快得多。
  • 等效实现 (OQPSK):MSK可以被看作是一种特殊的偏移四相相移键控 (OQPSK),其基带脉冲是半个周期的正弦波而不是矩形波。这揭示了相位调制和频率调制的内在联系。

5.3 GMSK (高斯最小频移键控)
#

  • 动机:MSK的频谱虽然不错,但仍有优化的空间。
  • ✨ 核心思想:在MSK调制器之前,先让基带矩形脉冲通过一个高斯低通滤波器进行预滤波。
  • 效果:
    1. 平滑脉冲:高斯滤波器将矩形脉冲的陡峭边沿变得平滑。
    2. 更连续的相位:脉冲的平滑导致频率变化(相位的导数)也变得平滑连续,相位的变化轨迹更加圆滑。
    3. 更优的频谱:最终使得已调信号的频谱旁瓣衰减得更快,频谱更加集中。
  • 应用:GSM移动通信系统的标准调制方式,是恒包络连续相位调制的典范。

6. 正交频分复用 (OFDM) (6.6)
#

6.1 🎯 核心思想:化整为零,并行传输
#

  • 动机:在高速率通信中,码元周期很短,信道的多径效应会造成严重的码间串扰(ISI),均衡器实现非常复杂。
  • ✨ 生动的比喻:想象你要用一辆超级跑车(单载波高速系统)在一条崎岖不平的山路(多径信道)上运送大量货物。速度太快,车子颠簸剧烈,货物很容易损坏(ISI严重)。 OFDM的解决方案是:不用跑车了,我们把货物分装到N辆低速的越野车(N个子载波)上,让它们在N条并行的小路上同时、缓慢地前进。因为每辆车速度很慢,路面的颠簸对它的影响就很小了(每个子信道上的ISI可以忽略)。
  • 关键技术:
    1. 子载波正交:为了在有限的带宽内塞下大量子载波,OFDM巧妙地让相邻子载波的频谱部分重叠,但保证在每个子载波的中心频率抽样点上,其他所有子载波的贡献都恰好为零,从而实现无干扰解调。
    2. FFT/IFFT实现:OFDM的调制和解调过程在数学上等效于离散傅里叶逆变换(IDFT)和离散傅里叶变换(DFT)。利用高效的**快速傅里叶变换(FFT)**算法,可以用数字信号处理(DSP)技术极大地简化实现。

6.2 循环前缀 (Cyclic Prefix, CP)
#

  • 作用:
    1. 对抗码间串扰(ISI):在每个OFDM符号前插入一个保护间隔,其长度大于信道的最大时延扩展,确保前一个符号的"拖尾"不会干扰到当前符号的主体部分。
    2. 维持子载波正交性:将OFDM符号的尾部一小段复制到符号的前端作为保护间隔。这个操作使得原本的线性卷积(信道效应)变成了循环卷积,从而保证了即使在多径信道下,只要在FFT窗口内,子载波间的正交性依然保持。

6.3 OFDM的优缺点
#

优点 缺点
1. 抗多径能力强:将宽带频率选择性衰落信道转化为多个窄带平坦衰落子信道,极大简化了均衡。 1. 对频率偏差敏感:微小的载波频率偏移就会破坏子载波间的正交性,产生子载波间干扰(ICI)。
2. 频谱效率高:子载波频谱重叠,无需保护带。 2. 高峰均功率比(PAPR):多个子载波信号同相叠加时,可能产生很高的瞬时峰值功率,对功率放大器的线性度要求极高。
3. 实现高效:基于FFT/IFFT,易于用数字电路实现。 -
4. 资源分配灵活:可以根据不同子信道的质量,动态分配数据和功率。 -
  • 应用:Wi-Fi (802.11a/g/n/ac/ax), 4G (LTE), 5G (NR), 数字电视广播 (DVB-T) 等几乎所有现代宽带通信系统的核心物理层技术。

🔗 知识关联与应用
#

  • 连接第五/七章:多进制调制是提高频谱效率的核心手段,但代价是星座点更密集,对信噪比要求更高,这与第五章的最佳接收理论紧密相连。OFDM技术则是对抗第七章中描述的宽带多径信道(频率选择性衰落)的最有效武器之一,它通过将宽带信道分解为多个窄带子信道,将复杂的时域均衡问题转化为了简单的频域单抽头均衡。
  • 现实应用:
    1. 手机通信:你的5G手机根据信号质量的好坏,会动态地在QPSK, 16-QAM, 64-QAM, 256-QAM之间切换。信号好时用高阶QAM(下载快),信号差时回落到QPSK(保稳定)。
    2. Wi-Fi:你家里的Wi-Fi路由器就在不知疲倦地进行着OFDM调制解调。当你感觉网速变慢时,很可能是路由器因为信道质量下降,自动降低了每个子载波上的调制阶数(比如从64-QAM降到16-QAM)或改变了编码策略。

🤔 引导式提问
#

  1. MPSK和MQAM都是通过增加星座点来提高频谱效率。为什么在M较大时(如M≥16),几乎所有的商用系统都选择MQAM而不是MPSK?这背后最根本的物理/几何原因是什么?
  2. MSK被称为"最小频移键控”,其"最小"是针对什么条件下的最小?这个"最小"带来了什么好处?GMSK在MSK的基础上增加了一个高斯滤波器,它trade-off(权衡)了什么?
  3. OFDM的核心是"正交",但它的子载波频谱明明是部分重叠的,这与我们传统理解的"正交"(不重叠)似乎相悖。请用你自己的话,并结合时域和频域的理解,解释OFDM的"正交性"到底是什么含义?为什么循环前缀(CP)对维持这种正交性至关重要?

💡 本讲总结
#

本讲我们完成了从二进制到多进制,从简单调制到高级调制技术的跨越。核心线索是在频谱效率、功率效率和实现复杂度之间的永恒权衡。

我们首先学习了多进制调制,它通过在每个符号中捆绑更多比特来换取更高的频谱效率,但代价是牺牲了抗噪声性能。在MPSK和MQAM的对比中,我们发现MQAM通过更优化的星座图布局,在频谱效率和功率效率之间取得了更好的平衡。

接着,我们探索了恒包络连续相位调制的世界,以MSK和GMSK为代表。这类技术专注于解决非线性功放的效率问题和频谱纯净度问题,在特定的通信场景(如GSM和卫星通信)中扮演了重要角色。

最后,我们揭开了现代宽带通信的"王者"技术——OFDM的神秘面纱。OFDM通过"化整为零"的并行传输思想,巧妙地利用FFT将复杂的多径信道均衡问题化繁为简,并借助循环前缀这一"神来之笔"维护了系统的正交性,成为了4G/5G/Wi-Fi等系统成功的基石。

至此,我们对数字信号如何"盛装打扮"以适应不同信道"舞台"的全貌有了深刻的理解。

🔍 相关缩写
#

缩写 英文全称 中文含义
M-ASK M-ary Amplitude Shift Keying M进制振幅键控
M-PSK M-ary Phase Shift Keying M进制相移键控
M-QAM M-ary Quadrature Amplitude Modulation M进制正交幅度调制
M-FSK M-ary Frequency Shift Keying M进制频移键控
DPSK Differential Phase Shift Keying 差分相移键控
MSK Minimum Shift Keying 最小频移键控
GMSK Gaussian Minimum Shift Keying 高斯最小频移键控
OFDM Orthogonal Frequency Division Multiplexing 正交频分复用
CP Cyclic Prefix 循环前缀
PAPR Peak-to-Average Power Ratio 峰均功率比
FFT/IFFT Fast Fourier Transform / Inverse FFT 快速傅里叶变换/逆变换
