🌟 欢迎来到第4讲：率失真理论 (Rate-Distortion Theory) #
(对应教材《数字通信原理》第四章 4.7 节)
在之前的学习中，我们探讨了如何对信源进行无损压缩，其极限是信源的熵 H(X)。但现实世界充满了权衡，我们常常愿意牺牲一点点"完美"，来换取更高的效率。比如，在线看视频时，我们宁愿接受"高清"而非"蓝光"，以保证视频流畅播放。本讲将深入探讨有损压缩的理论基石——率失真理论，它精确地告诉我们在允许一定失真度 (Distortion) 的前提下，最低需要多少信息率 (Rate) 来表示一个信源。这套理论是所有现代音视频压缩技术（如 JPEG, MP3, H.264）的灵魂。
学习目标：
- 理解失真、失真函数和平均失真度的概念。
- 掌握率失真函数 R(D) 的定义和物理意义。
- 了解 R(D) 函数的核心性质及其与信源熵的关系。
- 洞悉理论与实际应用（如数据压缩）之间的深刻联系。

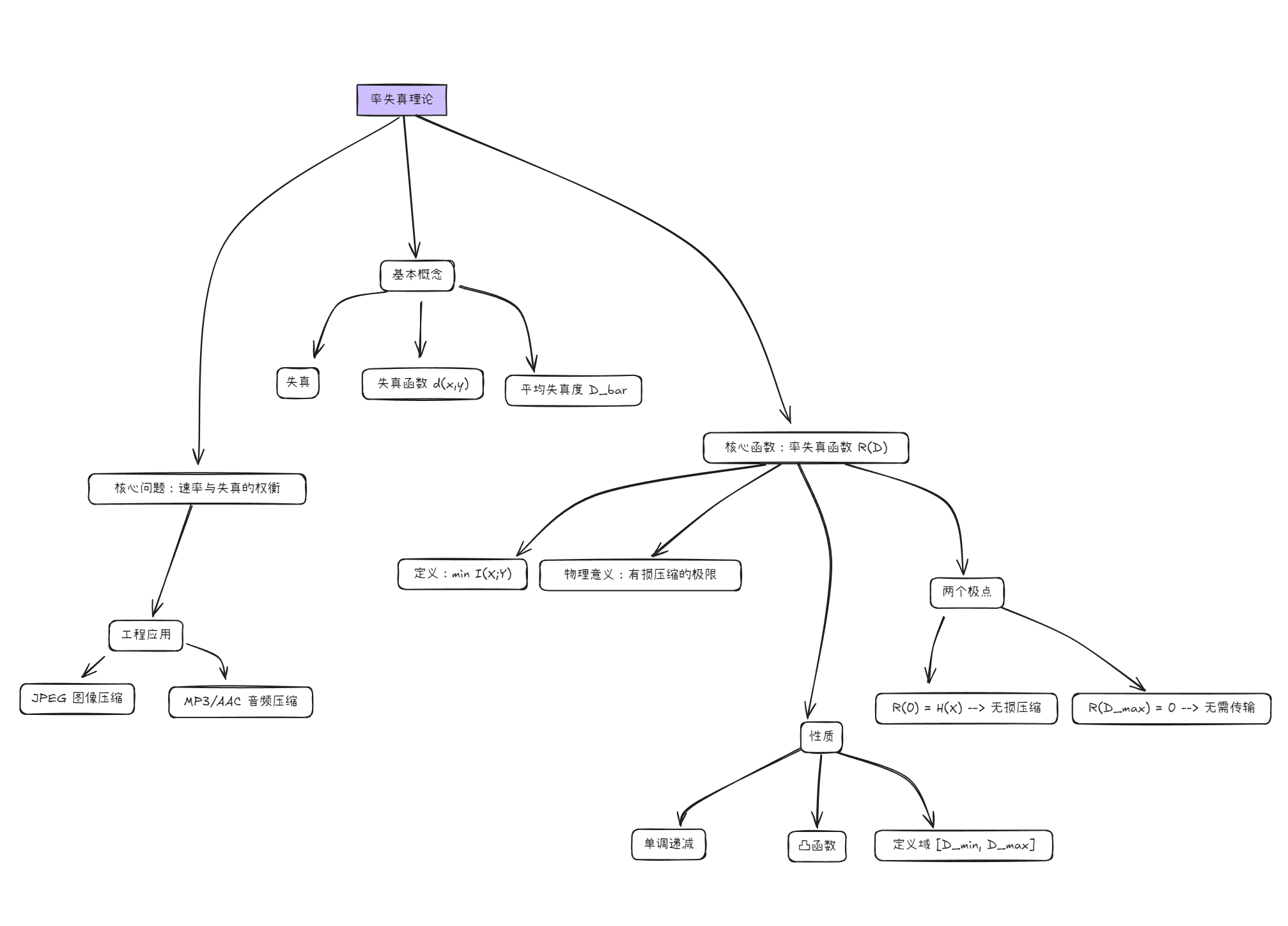

📚 本讲知识地图 #
📝 本讲主要内容 #
1. 一切的开始：性能与成本的权衡 #
在实际通信或存储系统中，我们永远在做权衡。追求极致的性能（如无损音质、超清视频）往往意味着巨大的成本（高传输带宽、大存储空间）。
- ✨ 生动的比喻：地图的精度
- 想象一下，你要通过电报发送一幅世界地图。
- 无损压缩 (之前学的)：相当于你把地图上每一条海岸线、每一座山脉的坐标都精确无误地发过去。这需要极长的时间和极高的成本，但对方能得到一张一模一样的完美地图。这对应的速率极限是
H(X)。 - 有损压缩 (本讲内容)：对方说：“我只需要知道大陆的轮廓和主要国家的位置就行了，一些小岛和细节可以忽略。” 于是，你可以用更少的电报码字，发送一个简化版的地图。这张地图有"失真"，但它满足了对方的需求，同时传输成本大大降低。
率失真理论就是为了解决第二个问题：“地图"可以简化到什么程度（失真D），以及描述这个简化地图最少需要多少信息（码率R）。
2. 量化"不完美”：失真与失真函数 #
2.1. 失真的定义 #
失真是指用某种尺度衡量的 理想信源符号 $x\_k$ 与 “变换"后得到的符号 $\hat{x}\_k$ 之间的差异。这里的"变换"可以是： * 有损压缩编码：例如，将 24 位色深的像素值量化为 8 位。 * 信道传输干扰：信号在传输过程中受到噪声影响而发生劣化。
2.2. 失真函数 $d(x\_i, \hat{x}\_j)$ #
为了用数学语言描述失真的"严重程度"或"代价”，我们定义了失真函数 $d(x\_i, \hat{x}\_j)$。它是一个非负函数，当原始符号 $x\_i$ 被重建为 $\hat{x}\_j$ 时，失真函数的值就代表了这次失真的"惩罚分数"。
2.3. 常见的失真函数 #
根据信号类型和应用场景的不同，我们可以定义不同的"计分规则"。
| 失真函数类型 | 公式 | 适用场景与说明 |
|---|---|---|
| 平方失真 | $d(x\_k, \hat{x}\_k) = (x\_k - \hat{x}\_k)^2$ | 最常用，尤其适用于连续信号（如语音、图像），数学处理方便。 |
| 绝对值失真 | $d(x\_k, \hat{x}\_k) =x\_k - \hat{x}\_k^p, (p>0)$ | 平方失真的变种，对大误差和小误差的惩罚权重不同。 |
| 汉明失真 (Hamming) | $d\_H(x\_k, \hat{x}\_k) = \begin{cases} 0, & x\_k = \hat{x}\_k \\\ 1, & x\_k \neq \hat{x}\_k \end{cases}$ | 适用于离散符号，只关心对错，不关心差异大小。这在数字通信中非常重要！ |
3. 衡量总体表现：平均失真度 $\bar{D}$ #
单个符号的失真有偶然性，我们需要一个宏观指标来衡量整个系统的平均失真水平。这就是平均失真度 $\bar{D}$。
- 定义：它是单个符号失真 $d(x\_i, y\_j)$ 在所有可能情况下的统计平均值。 $$ \bar{D} = \sum_{i=1}^{M} \sum_{j=1}^{N} p(x_i, y_j)d(x_i, y_j) = \sum_{i=1}^{M} \sum_{j=1}^{N} p(x_i)p(y_j|x_i)d(x_i, y_j) $$
- 公式解读:
- $p(x\_i, y\_j)$：原始符号为 $x\_i$ 且重建符号为 $y\_j$ 的联合概率。
- $d(x\_i, y\_j)$：发生这种情况时的"惩罚分数"。
- $\sum\sum$：对所有可能的情况（所有 $x\_i$ 和 $y\_j$ 的组合）进行加权求和。
- $p(y\_j|x\_i)$：信道转移概率，表示发送 $x\_i$ 收到 $y\_j$ 的概率。这说明，平均失真度 $\bar{D}$ 是由信源统计特性 $p(x\_i)$ 和信道（或压缩系统）特性 $p(y\_j|x\_i)$ 共同决定的。
4. 理论的核心：率失真函数 R(D) #
现在，我们来到了本讲的最高峰——率失真函数 R(D)。
4.1. 定义与物理意义 #
给定信源和失真度量，在所有满足平均失真度 $\bar{D} \le D\_C$ 条件的"虚拟信道"（或压缩方案）中，所需要的最小平均互信息量 $I(X;Y)$，就是率失真函数 $R(D\_C)$。
$$ R(D_C) = \min_{p(y_j|x_i) \text{ s.t. } \bar{D} \le D_C} I(X;Y) $$- ✨ 费曼学习法之生动比喻：天才的压缩打包员
- 信源 (X)：一大堆形状各异的贵重瓷器（原始信息）。
- 熵 H(X)：如果每个瓷器都要用一个定制的、完美贴合的盒子来装，那么所有盒子的总体积就是熵。这是无损打包。
- 失真度 (D)：现在告诉你，允许有轻微的磕碰，只要不碎就行。这个"允许磕碰的程度"就是失真度 D。
- 率失真函数 R(D)：一位天才打包员，他会设计一种最巧妙的通用包装方案（选择最佳的 $p(y\_j|x\_i)$）。在这种方案下，虽然瓷器可能会有微小磕碰（满足 $\bar{D} \le D$），但他所用的包装材料总体积（信息率 R）是所有打包方案中最小的。
- 结论：$R(D)$ 就是在保证"质量"（失真不超过D）的前提下，所能达到的理论最强压缩率。任何压缩算法，其性能都无法超越这条 R(D) 曲线。
4.2. R(D) 函数的性质 #
率失真函数 R(D) 的图像揭示了率与失真之间最本质的权衡关系。

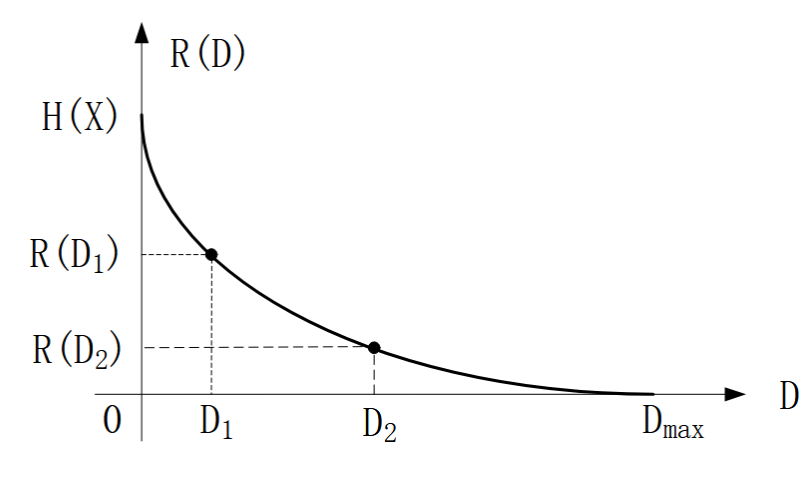

【图片：率失真函数 R(D) 的典型曲线图，纵轴为 R(D)，横轴为 D。曲线从左上角的 (0, H(X)) 点出发，单调递减且下凸，最终到达右下角的 (D_max, 0) 点】
- 性质1：单调递减函数 (PPT p18)
- 如果允许的失真 $D$ 越大（$D \uparrow$），所需要的信息率 $R(D)$ 就越小（$R(D) \downarrow$）。这完全符合直觉：对质量要求越低，压缩就可以越狠。
- 性质2：凸函数 (PPT p18)
- $R(D)$ 是一个下凸函数（U型）。这在优化理论中有重要意义，保证了最小值的存在。
- 性质3：两个关键端点 (PPT p15)
- 无失真点 ($D=0$)： $$R(D=0) = H(X)$$ 这完美衔接了我们之前学的无损信源编码理论。要实现零失真，信息率至少要等于信源的熵。
- 最大失真点 ($D=D\_{max}$)： $$R(D_{max}) = 0$$ 当允许的失真达到最大时（例如，无论输入是什么，输出都固定为一个符号），我们根本不需要传输任何信息，所以信息率为 0。
5. 特例分析：汉明失真与传输差错概率 #
汉明失真是个非常直观且重要的特例，它在数字通信中建立了信息论与实际系统性能的桥梁。
当采用汉明失真时，失真函数 $d(x\_i, y\_j)$ 在 $i \neq j$ 时为 1，否则为 0。此时平均失真度为： $$ \bar{D} = \sum_{i} \sum_{j \neq i} p(x_i)p(y_j|x_i) \cdot 1 = \sum_{i} p(x_i) \sum_{j \neq i} p(y_j|x_i) $$ 我们发现，$\sum\_{j \neq i} p(y\_j|x\_i)$ 正是发送 $x\_i$ 时发生错误的概率。因此，上式正好是系统的平均差错概率 $P\_e$。
- 重要结论：对于汉明失真测度，平均失真度 $\bar{D}$ 就等于信道的平均传输出错概率 $P\_e$。 $$ \bar{D} = P_e $$
- 这意味着，在这种场景下，我们讨论的抽象的"失真"，就是实实在在的"比特错误"。
🔗 知识关联与应用 #
- 承上启下：
- 承接"无损信源编码"：率失真理论是无损编码理论的推广。无损编码是率失真理论在 D=0 处的特例，其速率极限 $R(0) = H(X)$。
- 启发"信道编码"：率失真理论告诉我们，为了以一定的保真度恢复信源，我们需要一个可靠的"信息通道"，其"容量"至少要大于 R(D)。这为我们后续学习的信道容量和信道编码理论提供了目标和方向。
- 现实应用：
- 图像压缩 (JPEG)：JPEG 压缩的核心就是一种率失真优化过程。当你选择"图像质量"为90%或60%时，你实际上是在设定一个允许的失真度 D。JPEG 算法会尝试在不超过这个失真的前提下，用尽可能少的数据（Rate）来表示这张图片。
- 音频/视频编码 (MP3, H.264, AV1)：这些编码器都内置了复杂的率失真模型。编码器会分析每一帧画面或每一段音频，动态地决定如何分配比特（Rate），以在总比特率限制下，使人眼或人耳最不敏感的部分产生更多失真（Distortion），从而达到整体感知质量最优。
🤔 引导式提问 #
- 为什么率失真函数 R(D) 是一个凸函数，而不是一条直线？ 这背后隐藏着怎样的物理或数学含义？（提示：思考"边际效益递减"——当你对质量要求越来越高时，为了再提升一点点质量（减小一点点D），你是否需要付出越来越大的信息率R的代价？）
- 如果一个公司宣称他们发明了一种新的图像压缩算法，对于某个特定类型的图片，能在达到和 JPEG 相同的视觉质量（相同的D）下，把文件大小（R）稳定地压缩到 JPEG 的一半。从率失真理论的角度，这可能吗？为什么？
- 在设计一个通信系统时，我们既可以投入成本改进信道（例如使用更好的光纤）来降低 $P\_e$，也可以投入成本设计更强大的信源编码器（如从 H.264 升级到 H.265）。结合汉明失真 $\bar{D}=P\_e$ 和率失真理论，谈谈你将如何在这两者之间进行权衡？
💡 本讲总结 #
本讲我们从实际系统的权衡问题出发，引入了有损压缩的核心——率失真理论。我们学习了如何用失真函数和平均失真度来量化"不完美"，并最终定义了本讲的灵魂——率失真函数 R(D)。R(D) 描述了在给定失真上限 D 的条件下，压缩一个信源所需的最小信息率 R，它是所有有损压缩算法性能的理论天花板。其 $R(0)=H(X)$ 的性质巧妙地将有损压缩与无损压缩理论统一起来。理解率失真理论，就是理解现代数字媒体技术为何能以如此高效的方式存储和传输海量信息。
