信息论6 信道编码基础与香农第二定理

🌟 欢迎来到第5讲：信道编码基础与香农第二定理

#

(对应教材《数字通信原理》第四章 4.6 节及第八章)

想象一下，你在一个非常嘈杂的派对上，想告诉远处的朋友一个重要的电话号码。直接喊过去，对方很可能听错几个数字。你会怎么做？你可能会放慢语速、提高音量，甚至重复几遍：“号码是’五（伍）-八（捌）-三（叁）’，重复一遍，大写的伍、捌、叁！” 你刚刚所做的，就是信道编码的朴素版本——通过增加冗余（放慢语速、重复、使用更明确的词）来对抗信道中的噪声（派对的嘈杂声）。

本讲，我们将系统地学习信道编码的理论基础，并最终触及信息论的另一座丰碑——香农第二定理（信道编码定理）。它将告诉我们一个颠覆直觉的惊人事实：只要信息传输速率在一个特定极限（信道容量）之下，我们就能找到一种编码方式，实现无限接近于零错误的完美通信！

学习目标：

1. 理解信道编码的基本模型和核心概率概念（先验、后验、转移概率）。
2. 掌握两种最佳译码准则：最大后验概率 (MAP) 和最大似然 (ML) 译码。
3. 深刻理解信道编码定理的物理意义及其对现代通信的指导作用。

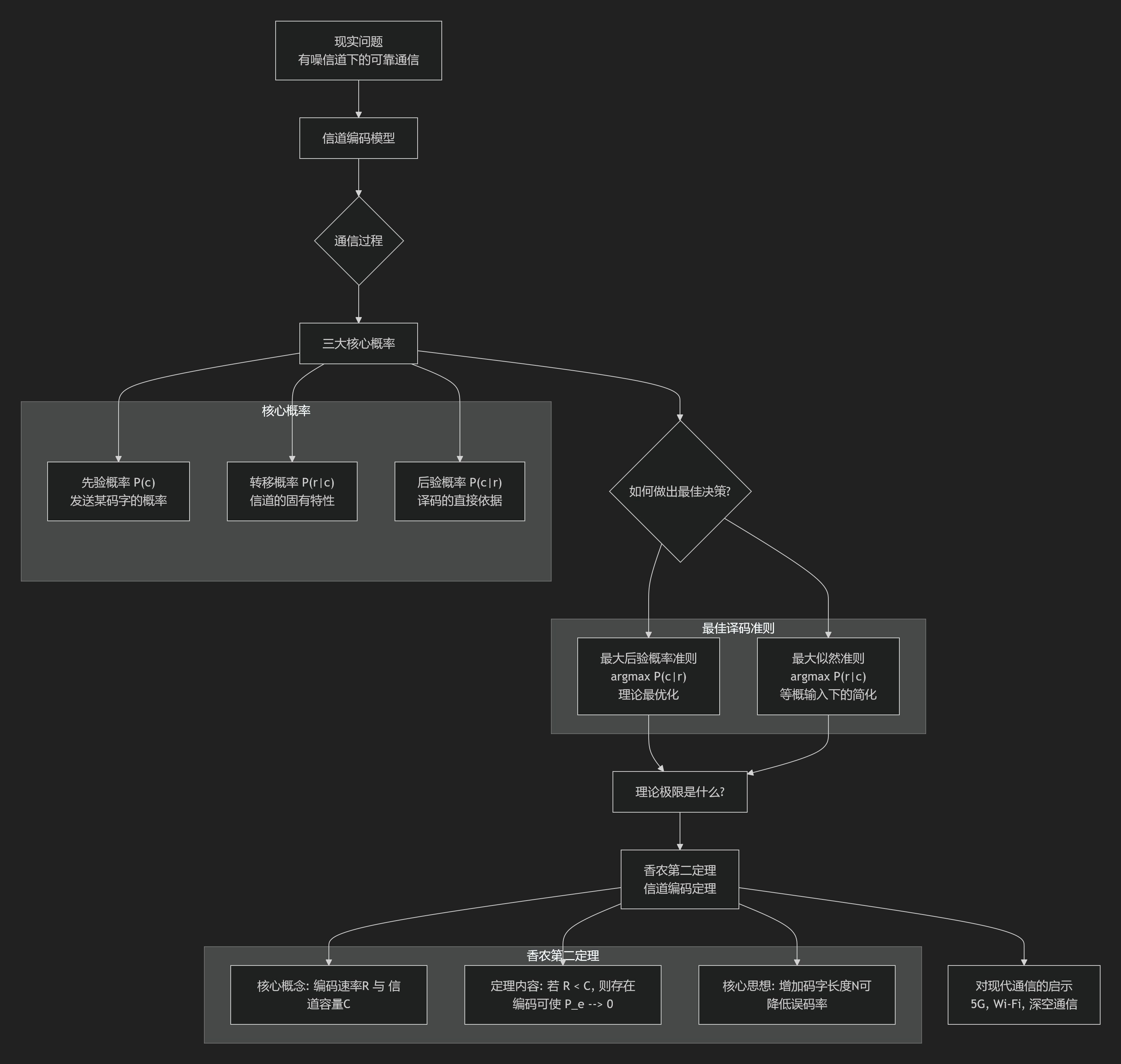

📚 本讲知识地图

#

📝 本讲主要内容

#

1. 编码通信系统模型与关键概率

#

为了科学地对抗噪声，我们首先要建立一个数学模型。

1.1. 基本模型

#

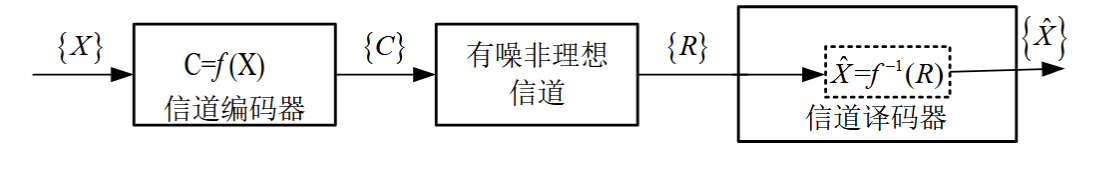

一个包含信道编码的通信系统可以简化为以下流程： 【图片：PPT p3 的编码信道基本模型图】

• 信源符号集 {X}: 原始信息，如 (0, 1)。
• 信道编码器 C=f(X): 接收信源符号，按照特定规则（编码）映射成更长的码字，形成发送码字集 {C}。例如，将 0 映为 000，1 映为 111。这个过程主动地加入了冗余。
• 有噪信道: 码字在传输中受到干扰，可能发生错误。例如 000 可能变成了 010。
• 接收码字集 {R}: 接收端收到的可能已出错的码字序列。
• 信道译码器 X̂ = f⁻¹(R): 根据收到的 R 和已知的编码规则，尽最大努力猜测原始的信源符号 X，得到 译码输出 {X̂}。

1.2. 三种核心概率：理解译码的钥匙

#

译码的本质就是一个基于概率的"猜谜游戏"。要玩好这个游戏，必须理解三种概率：

• ✨ 生动的比喻：医生诊断病情
  • 先验概率 $P(c\_i)$: 医生知道，在这个季节，“流感 (c_1)” 的发病率很高，而"罕见病 (c_2)“的发病率很低。这是医生的先验知识。
  • 转移概率 $P(r\_j\|c\_i)$: 医生知道，“流感 (c_1)” 有 90% 的概率会导致“发烧 (r_j)“这个症状；而"罕见病 (c_2)” 只有 10% 的概率导致"发烧 (r_j)"。这是疾病的固有特性。
  • 后验概率 $P(c\_i\|r\_j)$: 现在，一个病人来了，他确实在发烧 (r_j)。医生需要综合以上所有信息，来判断他到底是得了"流感 (c_1)” 还是"罕见病 (c_2)” 的概率。这个诊断结果就是后验概率。
• 🔧 核心数学表示 (PPT p3-4):
  • 发送码字的先验概率: 一个行向量，代表了发送端码字集的统计分布。 $$ P(C) = [p(c_1), p(c_2), \dots, p(c_M)] $$
  • 信道转移概率矩阵: 这是描述信道本身特性的核心。矩阵的每一行代表一个发送码字，每一列代表一个接收码字。 $$ [P(R|C)] = \begin{bmatrix} p(r_1|c_1) & p(r_2|c_1) & \cdots & p(r_N|c_1) \\ p(r_1|c_2) & p(r_2|c_2) & \cdots & p(r_N|c_2) \\ \vdots & \vdots & \ddots & \vdots \\ p(r_1|c_M) & p(r_2|c_M) & \cdots & p(r_N|c_M) \end{bmatrix} $$
  • 后验概率矩阵: 这是我们译码决策的最终依据。矩阵的每一行代表一个接收码字，每一列代表一个发送码字。 $$ [P(C|R)] = \begin{bmatrix} p(c_1|r_1) & p(c_2|r_1) & \cdots & p(c_M|r_1) \\ p(c_1|r_2) & p(c_2|r_2) & \cdots & p(c_M|r_2) \\ \vdots & \vdots & \ddots & \vdots \\ p(c_1|r_N) & p(c_2|r_N) & \cdots & p(c_M|r_N) \end{bmatrix} $$ 后验概率通过贝叶斯公式计算：$P(c\_i|r\_j) = \frac{P(r\_j|c\_i)P(c\_i)}{P(r\_j)}$，其中 $P(r\_j) = \sum\_{i=1}^{M} P(c\_i)P(r\_j|c\_i)$。

2. 译码的艺术：如何做出最佳猜测？

#

从 PPT p5-6 的例子可以看出，对于同一个信道和信源，不同的译码规则会导致天差地别的错误率。我们的目标是找到那个能让平均错误概率 $P\_E$ 最小的译码规则。 #### 2.1. 【实例剖析】译码规则如何致命地影响系统性能 (PPT p5-6) 让我们来看一个具体的例子，直观感受一下译码规则的重要性。

• 问题设定:
  • 发送码字集 C = {0, 1}，且等概发送，即 $p(c\_1=0)=p(c\_2=1)=0.5$。
  • 接收码字集 R = {0, 1}。
  • 我们有两个不同的二进制对称信道 (BSC)：

• 四种可能的译码规则:

  1. 规则(1) D(0)=0, D(1)=0：无论收到什么，都译码成 0。
  2. 规则(2) D(0)=0, D(1)=1：收 0 译 0，收 1 译 1 (直观规则)。
  3. 规则(3) D(0)=1, D(1)=0：收 0 译 1，收 1 译 0 (反向规则)。
  4. 规则(4) D(0)=1, D(1)=1：无论收到什么，都译码成 1。

• 错误率计算与分析: 错误概率 $P\_E = p(\text{发} 0, \text{译} 1) + p(\text{发} 1, \text{译} 0)$

  对于信道1 (\[0.8, 0.2; 0.2, 0.8\]):

  • 规则(2) $P\_E = p(0)p(1|0) + p(1)p(0|1) = 0.5 \times 0.2 + 0.5 \times 0.2 = \textbf{0.2}$
  • 规则(3) $P\_E = p(0)p(0|0) + p(1)p(1|1) = 0.5 \times 0.8 + 0.5 \times 0.8 = 0.8$
  • 结论: 对于"正常"信道1，最直观的规则(2)错误率最低。

  对于信道2 (\[0.2, 0.8; 0.8, 0.2\]):

  • 规则(2) $P\_E = p(0)p(1|0) + p(1)p(0|1) = 0.5 \times 0.8 + 0.5 \times 0.8 = 0.8$
  • 规则(3) $P\_E = p(0)p(0|0) + p(1)p(1|1) = 0.5 \times 0.2 + 0.5 \times 0.2 = \textbf{0.2}$
  • 结论: 对于"反转"信道2，反向的规则(3)错误率最低。

• 💡 深刻启示:

  1. 没有普适的"最佳"规则：最佳译码规则与信道特性强相关。
  2. 盲目猜测不可取：需要一种科学的方法来系统性地找到最佳译码规则，而不是逐一尝试。

2.2. 最大后验概率 (MAP) 译码准则

#

MAP 准则是理论上最完美的译码准则。它的思想非常直观：

当接收到码字 $r\_j$ 后，计算所有可能的发送码字 $c\_i$ 的后验概率 $P(c\_i\|r\_j)$，然后选择那个后验概率最大的作为译码结果 $\hat{c}$。

• 工程意义: MAP 准则充分利用了我们掌握的所有信息——包括信源的统计特性（通过 $P(c\_i)$ 体现）和信道的特性（通过 $P(r\_j\|c\_i)$ 体现），来做出最符合逻辑的猜测。它能保证在所有译码准则中，平均错误概率 $P\_E$ 最小。

2.2.1 【实例应用】用MAP准则解决上述问题 (PPT p8)

#

让我们用MAP准则，看看它是否能自动帮我们找到最佳规则。 由于 $p(c\_1)=p(c\_2)=0.5$ 且信道对称，可以算出 $p(r\_1)=p(r\_2)=0.5$。

• 对于信道1:
  • 后验概率矩阵 $[P(C|R)] = \begin{bmatrix} P(c\_1|r\_1) & P(c\_2|r\_1) \\\ P(c\_1|r\_2) & P(c\_2|r\_2) \end{bmatrix} = \begin{bmatrix} 0.8 & 0.2 \\\ 0.2 & 0.8 \end{bmatrix}$
  • 决策:
    • 收到 $r\_1=0$ 时，比较 $P(c\_1=0|r\_1=0)=0.8$ 和 $P(c\_2=1|r\_1=0)=0.2$，选择 $c\_1=0$。故 $D(0)=0$。
    • 收到 $r\_2=1$ 时，比较 $P(c\_1=0|r\_2=1)=0.2$ 和 $P(c\_2=1|r\_2=1)=0.8$，选择 $c\_2=1$。故 $D(1)=1$。
  • 结果: MAP准则给出的译码规则是 {D(0)=0, D(1)=1}，正是我们之前暴力尝试找到的最佳规则(2)！
• 对于信道2:
  • 后验概率矩阵 $[P(C|R)] = \begin{bmatrix} 0.2 & 0.8 \\\ 0.8 & 0.2 \end{bmatrix}$
  • 决策:
    • 收到 $r\_1=0$ 时，比较 $P(c\_1=0|r\_1=0)=0.2$ 和 $P(c\_2=1|r\_1=0)=0.8$，选择 $c\_2=1$。故 $D(0)=1$。
    • 收到 $r\_2=1$ 时，比较 $P(c\_1=0|r\_2=1)=0.8$ 和 $P(c\_2=1|r\_2=1)=0.2$，选择 $c\_1=0$。故 $D(1)=0$。
  • 结果: MAP准则给出的译码规则是 {D(0)=1, D(1)=0}，正是最佳规则(3)！
• 💡 结论: 看，我们不再需要盲目地尝试所有规则。MAP准则就像一个精确的导航系统，直接带我们找到了通往最低错误率的路径。

2.3. 最大似然 (ML) 译码准则

#

MAP 准则虽好，但计算后验概率 $P(c\_i\|r\_j)$ 有时比较复杂。在通信工程中，有一个非常常见的简化场景：发送的码字是等概率的，即 $P(c\_1) = P(c\_2) = ... = P(c\_M)$。在这种情况下，MAP 准则可以简化为 ML 准则。

根据贝叶斯公式 $P(c\_i|r\_j) = \frac{P(r\_j|c\_i)P(c\_i)}{P(r\_j)}$，如果 $P(c\_i)$ 都相等，$P(r\_j)$ 对所有 $c\_i$ 也是常数，那么最大化 $P(c\_i\|r\_j)$ 就等价于最大化 $P(r\_j\|c\_i)$。

当接收到码字 $r\_j$ 后，我们问这样一个问题：“哪个发送码字 $c\_i$ 最有可能产生我们观测到的 $r\_j$？” 我们选择那个使转移概率 (似然函数) $P(r\_j\|c\_i)$ 最大的 $c\_i$ 作为译码结果。

• 工程意义: ML 译码实现更简单，因为它只需要知道信道的特性 $P(r\_j\|c\_i)$，而不需要知道信源的统计信息。在许多系统中，信源已经被信源编码器"平坦化"，使得输出的符号近似等概，因此 ML 准则应用非常广泛。

3. 香农第二定理：可靠通信的基石

#

我们现在知道了如何进行单次最佳译码。但香农走得更远，他问了一个终极问题：我们对抗噪声的能力有没有一个极限？我们能否做到完美通信？

3.1. 核心概念

#

• (信道)编码速率 $R\_t$: 衡量编码效率的指标。 $$ R_t = \frac{K}{N} $$ 其中，$K$ 是信息位的长度，$N$ 是编码后码字的总长度。例如，将 2 比特信息 (K=2) 编成 4 比特码字 (N=4)，则速率为 $R\_t = 2/4 = 0.5$。速率越低，冗余度越高。
• 信道容量 C: 描述了一个信道无差错传输信息的能力上限。它是一个仅由信道转移概率 $P(r\_j\|c\_i)$ 决定的常数，单位是比特/信道使用。

3.2. 定理 4.6.2 (信道编码定理)

#

对于一个给定的离散无记忆信道，其信道容量为 $C$。

1. 若信息传输速率 $R < C$，那么一定存在一种编码方法，当码长 $N$ 足够长时，可以使译码的错误概率 $P\_E$ 任意小 ($P\_E \to 0$)。
2. 若信息传输速率 $R > C$，那么不可能找到任何一种编码方法，使得译码错误概率任意小。

• ✨ 费曼学习法之生动比喻：信息高速公路
  • 信道：一条高速公路。
  • 噪声：公路上的各种干扰，如拥堵、事故、恶劣天气。
  • 信道容量 C：这条高速公路的法定最高时速（例如 120 km/h）。这个速度是公路本身设计决定的，与你开什么车无关。
  • 编码速率 R：你的实际行车速度。
  • 香农定理说：
    1. 只要你的车速 R 低于最高限速 C（例如你开 110 km/h），即使路上有很多干扰，你也总能找到一种足够"聪明"的驾驶策略（一个足够好的编码方案），让你安全、无刮蹭地到达目的地。你开得越"聪明"（码长 N 越长），就越安全（$P\_E$ 越小）。
    2. 如果你试图超速行驶（R > C），那么无论你的车技多么高超（无论用什么编码），发生事故（错误）都是不可避免的。

3.3. 两个重要启示

#

1. 可靠通信是可能的，但有速率上限：香农定理第一次从理论上宣告，与噪声的斗争是可以胜利的！但这胜利有个前提：你的信息传输率不能超过信道的"物理极限"——信道容量 C。
2. 增加码长是王道：定理证明的关键在于"当码长 N 足够长时"。这意味着，为了获得更低的误码率，我们应该设计更长的码字（例如 PPT p22 的例子，N=6 的编码优于 N=4 的编码）。这是现代纠错码（如 Turbo 码、LDPC 码）设计的基本思想——通过处理很长的数据块来实现逼近香农极限的性能。

4. 理论照进现实：信道编码如何降低错误率？

#

香农定理说增加码长 N 可以降低误码率。让我们通过实例来验证这个思想。

4.1. 简单但强大的思想：重复编码 (PPT p11)

#

• 场景: 某个BSC信道，出错概率 $P\_E=0.01$。
• 无编码: 直接发送 0 或 1，错误率就是 0.01。
• 3次重复编码:
  • 发送 0 时，实际发送 000。
  • 发送 1 时，实际发送 111。
  • 译码规则: 采用"少数服从多数"的原则。例如收到 001, 010, 100, 000 都译为 0。
• 新的错误率: 译码出错，当且仅当3个比特中出错2个或3个。 $$ P_E' = \underbrace{C_3^2 p^2(1-p)}_{\text{错2个}} + \underbrace{C_3^3 p^3(1-p)^0}_{\text{错3个}} = 3 \times (0.01)^2 \times 0.99 + (0.01)^3 \approx 3 \times 10^{-4} $$
• 效果: 错误率从 $10^{-2}$ 骤降至 $3 \times 10^{-4}$，性能提升了约33倍！代价是传输速率降为原来的1/3。

4.2. 保持速率，增加码长 (PPT p21-22)

#

更进一步，我们可以在保持编码速率不变的情况下，通过设计更长的码来提升性能。

• 场景: BSC信道，比特错误率 $p=0.1$。编码速率固定为 $R\_t=0.5$。

• 方案一: (4,2) 编码 (K=2, N=4)

  • 编码规则见PPT p21表格。
  • 该编码能纠正1位错误。
  • 正确译码的概率 Q = (不出错的概率) + (只错1位的概率) $$ Q = (1-p)^4 + C_4^1 p (1-p)^3 = (0.9)^4 + 4 \times 0.1 \times (0.9)^3 = 0.6561 + 0.2916 = 0.9477 $$
  • 码字错误率 $P\_{E,word} = 1 - Q = 1 - 0.9477 = 0.0523$。
  • 等效到信息位的错误率 $p\_1$。可以近似认为信息位正确传输的概率为 $\sqrt{Q}$ (因为两位信息都正确)，则 $1-p\_1 = \sqrt{0.9477} \approx 0.9735$，所以 $p\_1 \approx 0.0265$。（注：此为PPT简化估算，实际计算更复杂，但趋势正确）。错误率从 0.1 降低到约 0.0265。

• 方案二: (6,3) 编码 (K=3, N=6)

  • 编码速率 $R\_t=3/6=0.5$，与方案一相同。
  • 该编码也能纠正1位错误。
  • 正确译码的概率 Q’ = (不出错的概率) + (只错1位的概率) $$ Q' = (1-p)^6 + C_6^1 p (1-p)^5 = (0.9)^6 + 6 \times 0.1 \times (0.9)^5 = 0.5314 + 0.3543 = 0.8857 $$
  • 码字错误率 $P\_{E,word}' = 1-Q' = 0.1143$
  • 等效信息位错误率 $p\_2$。$1-p\_2 = \sqrt{Q'} = \sqrt{0.8857} \approx 0.9605$，所以 $p\_2 \approx 0.0395$。

• 💡 实例结论:

  • 增加冗余有效：两种方案都显著降低了等效信息位的错误率。
  • 码长是关键：在相同编码速率下，使用更长的码字（方案二N=6 vs 方案一N=4），能够获得更强的纠错能力，进一步降低错误率。（注：PPT中提供的例子和计算有些简化，但其旨在说明的"在相同码率下，增加码长可以提升性能"这一核心思想是完全正确的，这也是现代编码（如Turbo/LDPC码）的基础。）

🔗 知识关联与应用

#

• 承上启下：
  • 与率失真理论的结合：现在我们可以把信息论的两大基石放在一起了。一个完整的通信系统目标是：先用信源编码（如上一讲的率失真理论）将信源压缩到信息率 $R\_s$，然后再用信道编码（本讲内容）将其在信道上传输。整个系统能可靠工作的条件是：压缩后的信息率必须小于信道容量，即 $R\_s < C$。
  • 为纠错码学习铺路：香农定理是一个"存在性"定理，它只告诉我们"足够好的码是存在的"，但没告诉我们具体怎么构造。后续的课程，如线性分组码、循环码、卷积码等，就是工程师们为了寻找并实现香农所预言的"好码"而发展出的各种具体技术。
• 现实应用：
  1. 5G/Wi-Fi 通信：你手机信号时好时坏，但通话和上网却很少出错，这背后是强大的信道编码（如 LDPC 码和 Polar 码）在默默工作。它们会根据信道质量动态调整编码速率 R，尽量逼近信道容量 C，从而在保证可靠性的前提下最大化你的网速。
  2. 深空探测：旅行者号探测器距离地球数百亿公里，信号极其微弱，信道条件极差。它能将木星、土星的清晰照片传回地球，靠的就是精心设计的级联信道编码，将错误概率降到了极低的水平。
  3. 二维码 (QR Code)：你有没有发现，即使二维码有些污损或遮挡，手机常常也能扫出来？这是因为二维码内部包含了里德-所罗门 (Reed-Solomon) 纠错码，它允许在一定程度的"信道噪声"（污损）下，仍然能 100% 恢复出原始信息。

🤔 引导式提问

#

1. 为什么在实际系统中，ML 译码比 MAP 译码更常用？这背后体现了通信系统设计中怎样的分层思想？ (提示：信源编码和信道编码的分离)
2. 香农定理告诉我们，可以通过增加码长 N 来让错误概率 $P\_E$ 趋近于 0。那为什么在现实世界中（比如 Wi-Fi），我们不把码长 N 设计得无限长，从而实现绝对无误的通信呢？ (提示：思考延迟和计算复杂度)
3. 给你一条信道，其容量为 $C = 0.8$ 比特/符号。现在有一个信源，其熵 $H(X) = 0.9$ 比特/符号。你是否能通过这条信道无差错地传输这个信源？如果不能，结合上一讲的知识，你需要怎么做才能传输它？

💡 本讲总结

#

本讲我们踏入了对抗噪声的领域——信道编码。我们建立了编码通信系统的基本模型，并掌握了进行最佳译码的两种核心武器：MAP 准则（理论最优）和 ML 准则（工程常用）。更重要的是，我们学习了香农第二定理，它如同一座灯塔，为所有通信系统的设计指明了方向：信道容量 C 是可靠通信的速率天花板。只要我们的信息速率 R 小于 C，通过设计足够长、足够精妙的编码，我们就能在噪声的惊涛骇浪中，开辟出一条风平浪静的完美通信航路。
