🌟 欢迎来到第9讲：有限长离散变换 (Part II) #
(对应课本第五章内容)
大家好！上一讲我们引入了DFT，解决了信号频谱分析在计算机上的实现问题。今天，我们将深入挖掘DFT的数学之美——它的各种性质，特别是其内在的对称性。理解这些性质不仅能帮助我们预测变换结果，还能大大优化计算。本讲的后半部分将聚焦于DFT最强大的应用之一：如何利用FFT高效地实现线性卷积，特别是处理长短序列卷积的两种经典方法——重叠相加法和重叠保留法。
核心学习目标:
- 掌握DFT性质：熟悉DFT的线性、循环时移/频移、卷积和对称性等关键性质。
- 利用对称性：理解实序列DFT的共轭对称性，并学会利用该性质减少计算量。
- 精通快速卷积：掌握使用DFT（通过FFT）实现有限长序列线性卷积的完整流程。
- 学习分段卷积：理解并能区分重叠相加法和重叠保留法，以解决长序列的实时滤波问题。

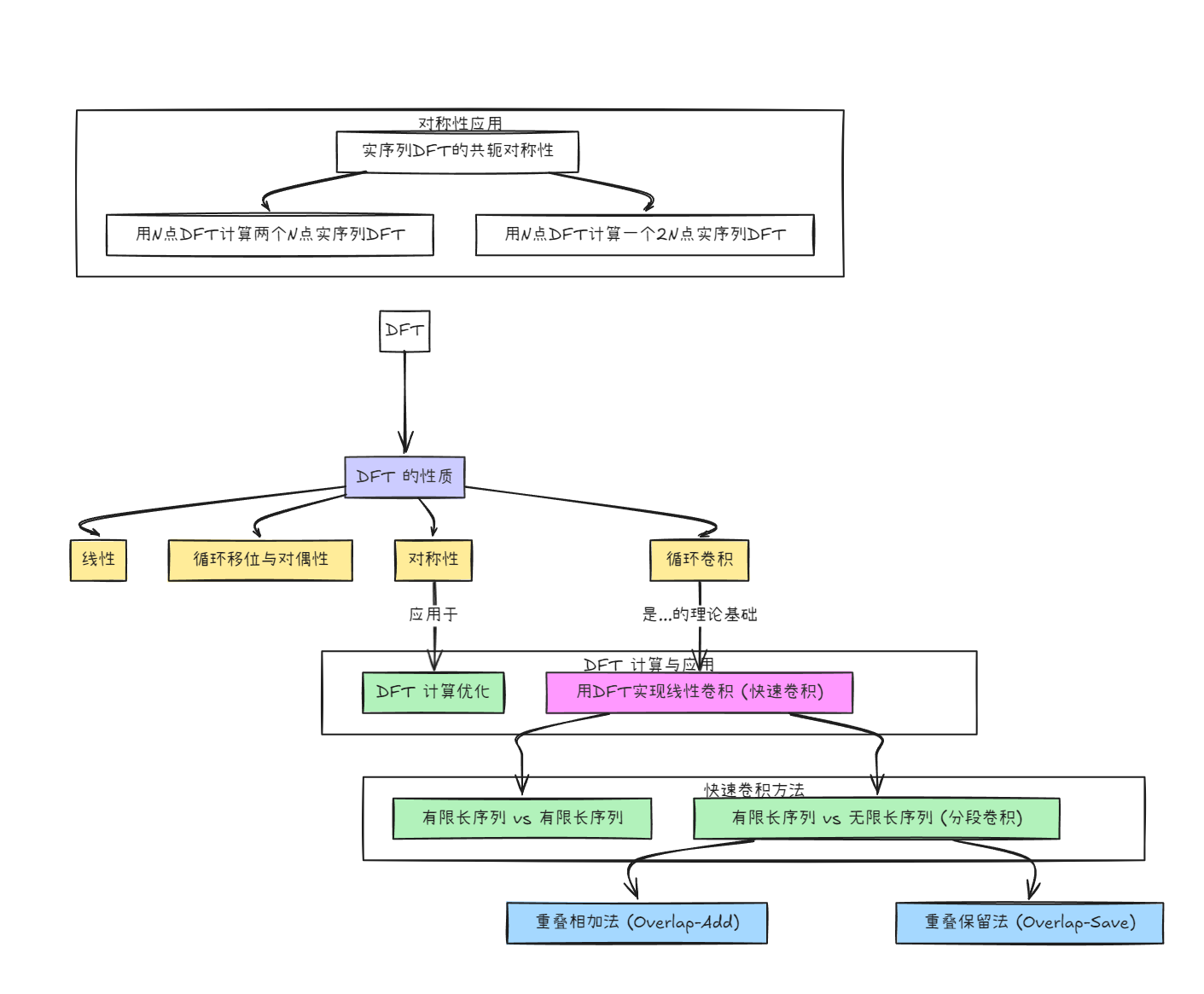

📚 本讲知识地图 #
%205.png)
📝 本讲主要内容 #
1. DFT的基本性质 #
DFT的性质大多是其"父辈"变换（如DTFT）性质在"离散、周期"世界中的"投影"。关键区别在于所有操作都变成了圆周\循环 {=tex}(Circular) 的。
| 性质 | 时域序列 (长度N) | N点DFT | 与DTFT对比 |
|---|---|---|---|
| 线性 | $ag\_1[n] + \beta g\_2[n]$ | $\alpha G\_1[k] + \beta G\_2[k]$ | 形式相同 |
| 循环时移 | $g( |
$W\_N^{kn\_0} G[k]$ | 线性相位因子 |
| 循环频移 | $W\_N^{-kn\_0} g[n]$ | $G( |
形式对偶 |
| 循环卷积 | $g[n] \text{ N* } h[n]$ | $G[k]H[k]$ | 线性卷积 |
| 相乘(调制) | $g[n]h[n]$ | $\frac{1}{N}G[k] \text{ N* } H[k]$ | 频域卷积 |
| 帕斯瓦尔 | $\sum g[n]^2$ | $\frac{1}{N}\sum G[k]^2$ | 能量守恒 |
- 生动比喻 (循环移位)：DTFT的线性时移，是在一条无限长的直尺上平移序列，导致频谱被乘以一个连续变化的相位因子 $e^{-j\omega n\_0}$。而DFT的循环时移，是在一个有N个刻度的圆形罗盘上旋转序列，这导致其离散频谱被乘以一个离散的、周期性的相位因子 $W\_N^{kn\_0}$。
2. DFT的对称性 #
对称性是DFT的"免费午餐"，利用它可以节省近一半的计算量和存储空间。
2.1 ✨ 实序列DFT的共轭对称性 #
- 核心结论：如果时域序列 $x[n]$ 是实数，那么其DFT频谱 $X[k]$ 必然是共轭对称的。 $$ X[k] = X^*((-k))_N = X^*(N-k) $$
- 推论：
- 幅度谱是偶对称的：$|X[k]| = |X[N-k]|$
- 相位谱是奇对称的：$\arg(X[k]) = -\arg(X[N-k])$
- 实部是偶对称的：$\text{Re}\\{X[k]\\} = \text{Re}\\{X[N-k]\\}$
- 虚部是奇对称的：$\text{Im}\\{X[k]\\} = -\text{Im}\\{X[N-k]\\}$
- 工程意义：对于一个N点实序列的DFT，我们只需要计算并存储其从 $k=0$ 到 $k=N/2$ 的大约一半的系数，另一半可以通过共轭对称性直接得到。这使得存储和传输频谱的效率提高了一倍。

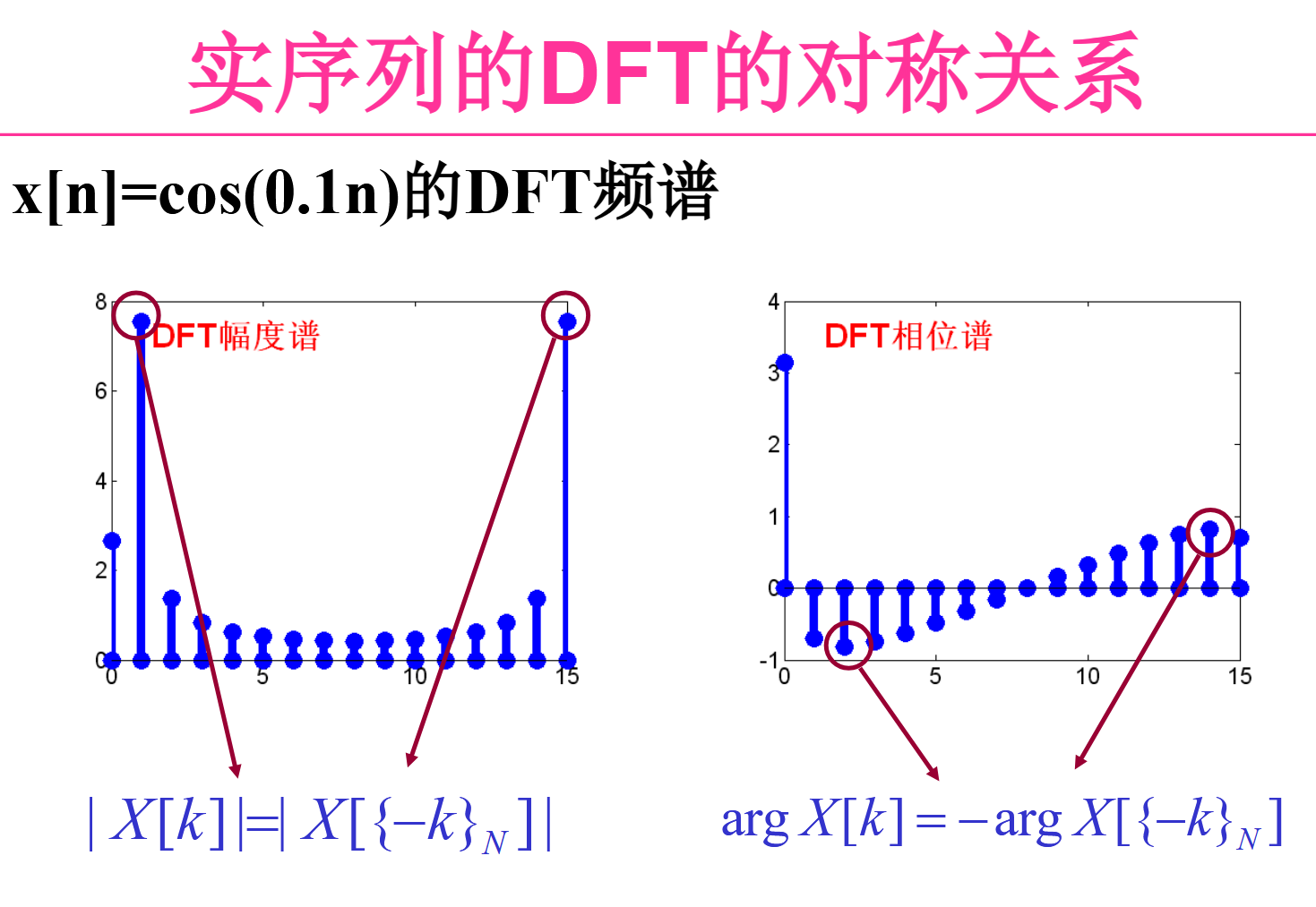

【图片：实序列DFT的幅度谱（偶对称）和相位谱（奇对称）示例 (参考PPT P10)】
.png)
%207.png)

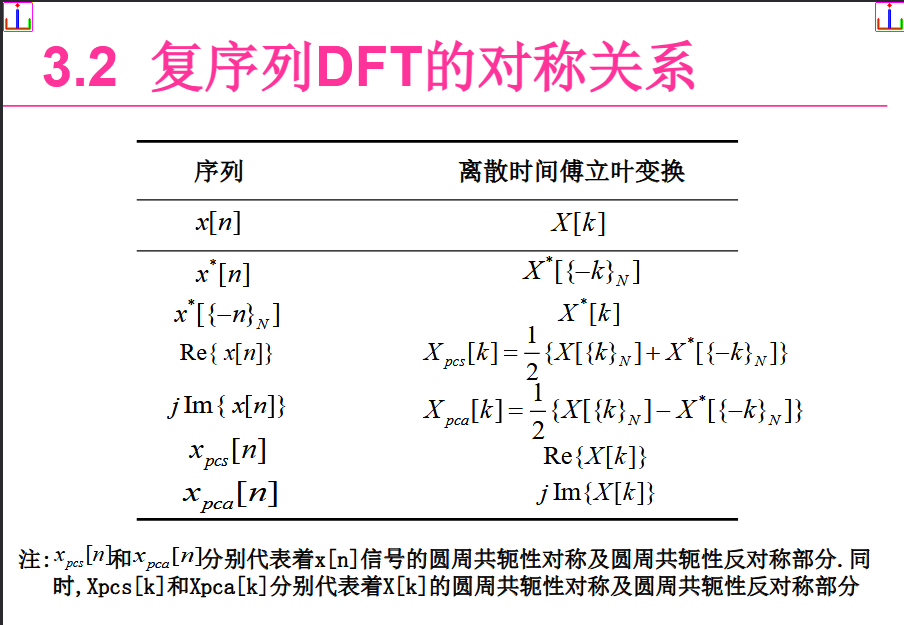

2.2 ✨ 复序列DFT的共轭对称性 #
%206.png)
3. DFT的运算优化 #
利用对称性，我们可以设计出更高效的DFT计算技巧。

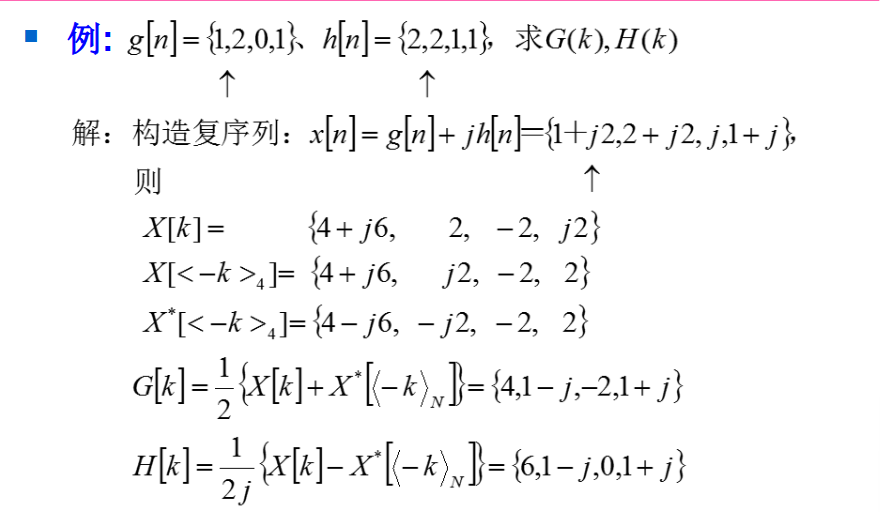

3.1 🛠️ 用一次N点DFT计算两个N点实序列的DFT #
- 思想：将两个实序列 $g[n]$ 和 $h[n]$ “打包"成一个复序列 $x[n] = g[n] + jh[n]$，只对 $x[n]$ 进行一次N点DFT得到 $X[k]$。
- 解码：利用 $X[k]$ 的对称性，可以将其"解包"回 $G[k]$ 和 $H[k]$。 $$ G[k] = \frac{1}{2} [X[k] + X^*((N-k))_N] $$ $$ H[k] = \frac{1}{2j} [X[k] - X^*((N-k))_N] $$
- 效益：将两次实序列DFT的计算量，缩减为一次复序列DFT和一些简单的加减法，效率显著提升。
%208.png)

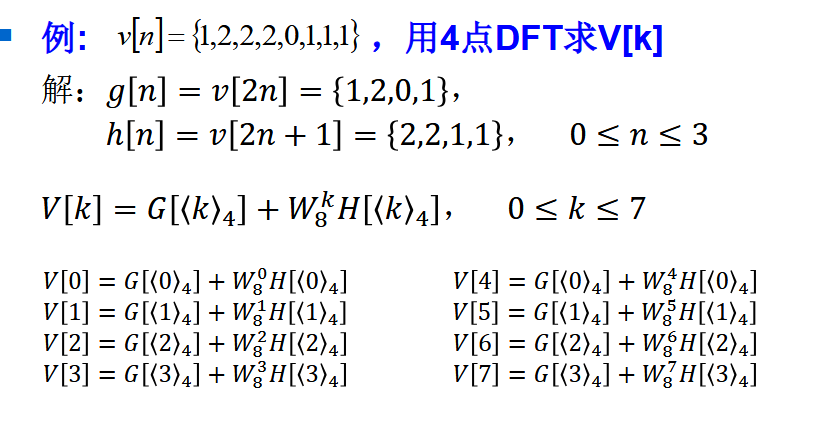

#### 3.2 🛠️ 用N点DFT计算一个实序列的2N点的DFT
%209.png)
4. 用DFT实现线性卷积（快速卷积） #
这是DFT在工程应用中最核心的用途之一。
4.1 两个有限长序列的线性卷积 #
- 问题：计算 $y\_L[n] = g[n] * h[n]$，其中 $g[n]$ 长为N，$h[n]$ 长为M。
- 黄金法则（回顾）：
- 确定输出长度 $L = M+N-1$。
- 将 $g[n]$ 和 $h[n]$ 补零到长度 $L$。
- 计算 $G\_e[k] = \text{FFT}(g\_e[n], L)$ 和 $H\_e[k] = \text{FFT}(h\_e[n], L)$。
- 频域相乘 $Y\_e[k] = G\_e[k] \cdot H\_e[k]$。
- 反变换 $y\_L[n] = \text{IFFT}(Y\_e[k], L)$。
 7.png)
#### 4.2 ⚙️ 有限长与无限长序列的卷积（分段卷积）
- 场景：当输入信号 $x[n]$ 非常长（可视为无限长，如实时音频流），而系统冲激响应 $h[n]$ 较短（长度为M，如一个FIR滤波器）时。我们无法等待整个 $x[n]$ 结束再做一次超长FFT。
- 解决方案：将长序列 $x[n]$ 切分成连续的短数据块，逐块与 $h[n]$ 进行卷积，再将每块的结果正确地"拼接"起来。
4.2.1 重叠相加法 (Overlap-Add Method) #
-
生动比喻：像是在工厂里用一个固定的模具（$h[n]$）去冲压一卷很长的钢带（$x[n]$）。我们把钢带不重叠地切成一段段（长度为N），然后分别用模具去冲压。每次冲压的结果（线性卷积）会比原材料长一点（长度为N+M-1），所以相邻两段冲压结果的尾部和头部会有 M-1 点的重叠。我们把这些重叠部分对应点相加，就得到了最终连续的冲压图案。
-
步骤：
- 将长序列 $x[n]$ 分割成长度为N的不重叠的数据块 $x\_m[n]$。
- 确定FFT长度 $L = N+M-1$。
- 对每个块 $x\_m[n]$ 和 $h[n]$（均补零到L）进行L点FFT快速卷积，得到长度为L的输出块 $y\_m[n]$。
- 将每个输出块 $y\_m[n]$ 的后 $M-1$ 个点，与下一个输出块 $y\_{m+1}[n]$ 的前 $M-1$ 个点相加。

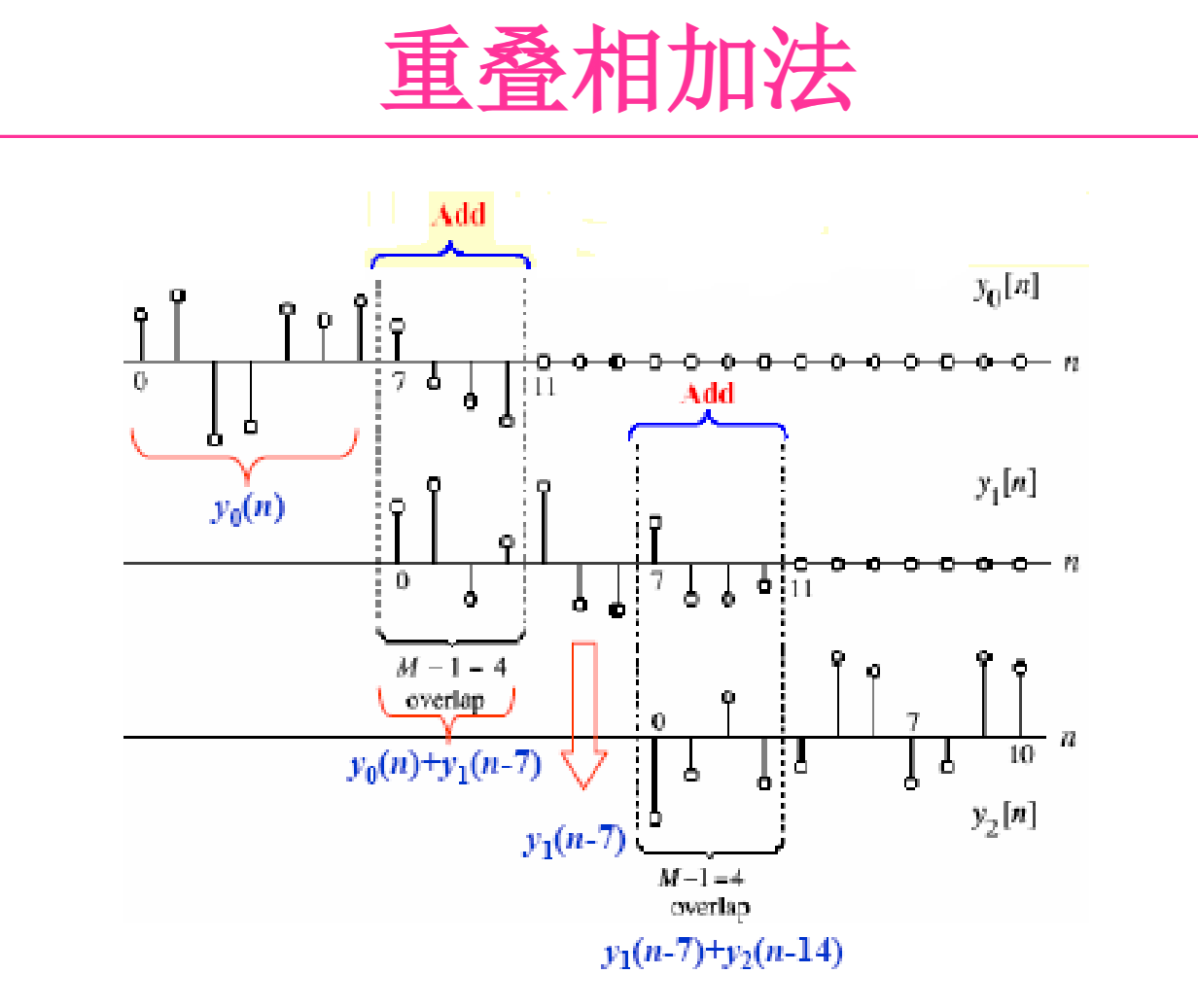

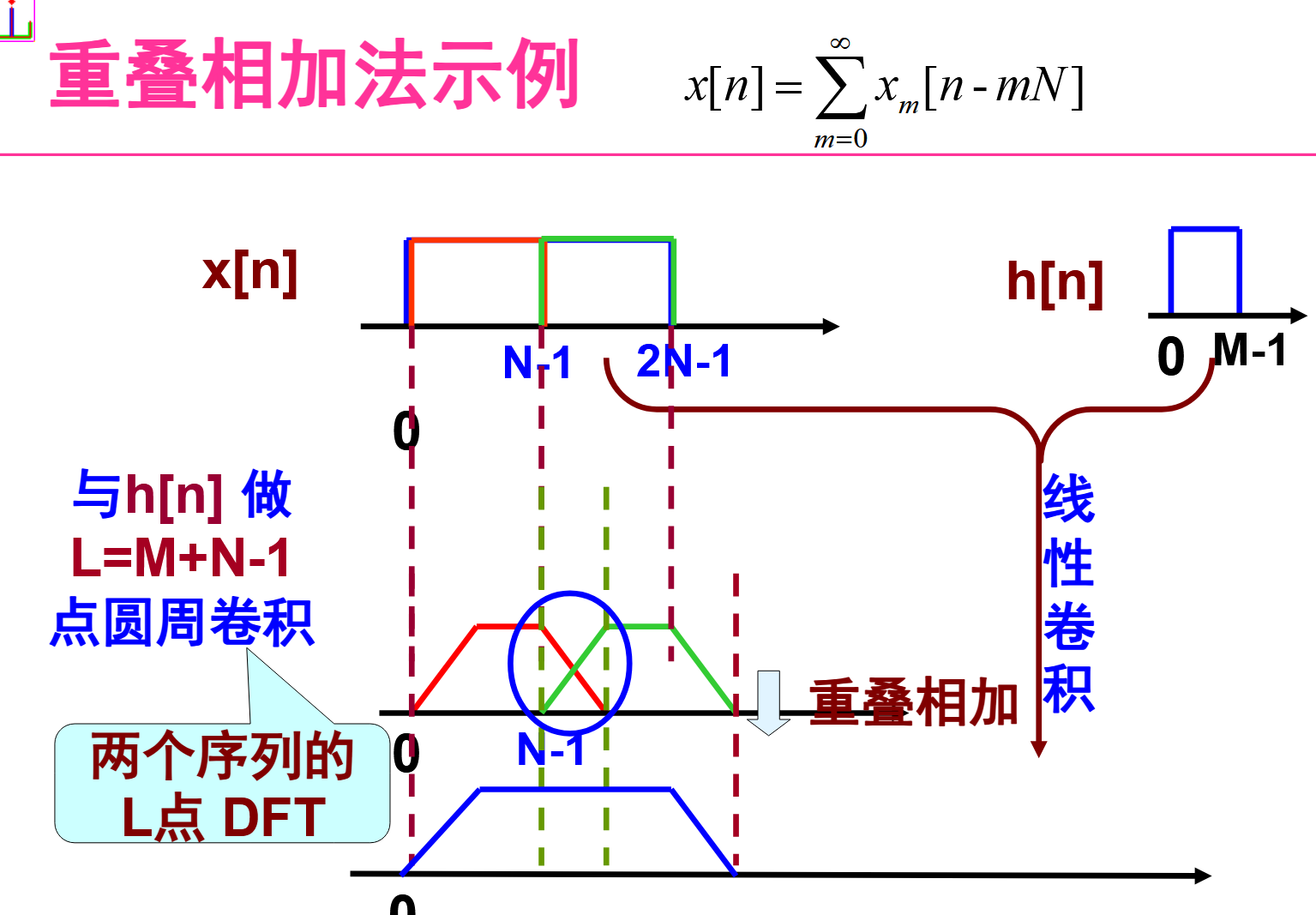

【图片：重叠相加法示意图，展示分块、卷积和重叠部分相加的过程 (参考PPT P24, P25)】
%201.png)
%202.png)
4.2.2 重叠保留法 (Overlap-Save Method) #
-
生动比喻：这次我们换一种方式。我们把钢带切成一段段，但每次切割时，都向前多借一小段（M-1点），使得相邻两段之间有重叠。这样切割出来的每段原料（长度为N）都比实际需要的多。然后用模具去冲压（这次用圆周卷积），冲压结果长度还是N。由于我们提前借了料，冲压结果的前 M-1 个点是"废品”（因为它们是和上一个周期的尾部卷绕计算的，受到了污染），需要丢弃。我们只保留后面干净的 $N-M+1$ 个点。最后把所有保留的"正品"直接拼接起来即可。
-
步骤：
- 将长序列 $x[n]$ 分割成长度为N的有重叠的数据块（每次前进 $N-M+1$ 个点，重叠 $M-1$ 个点）。
- 确定FFT长度 $L=N$。
- 对每个块 $x\_m[n]$ 和 $h[n]$（补零到N）进行N点FFT快速圆周卷积。
- 丢弃每个输出块的前 $M-1$ 个点，保留后 $N-M+1$ 个点。
- 将所有保留的部分直接拼接。

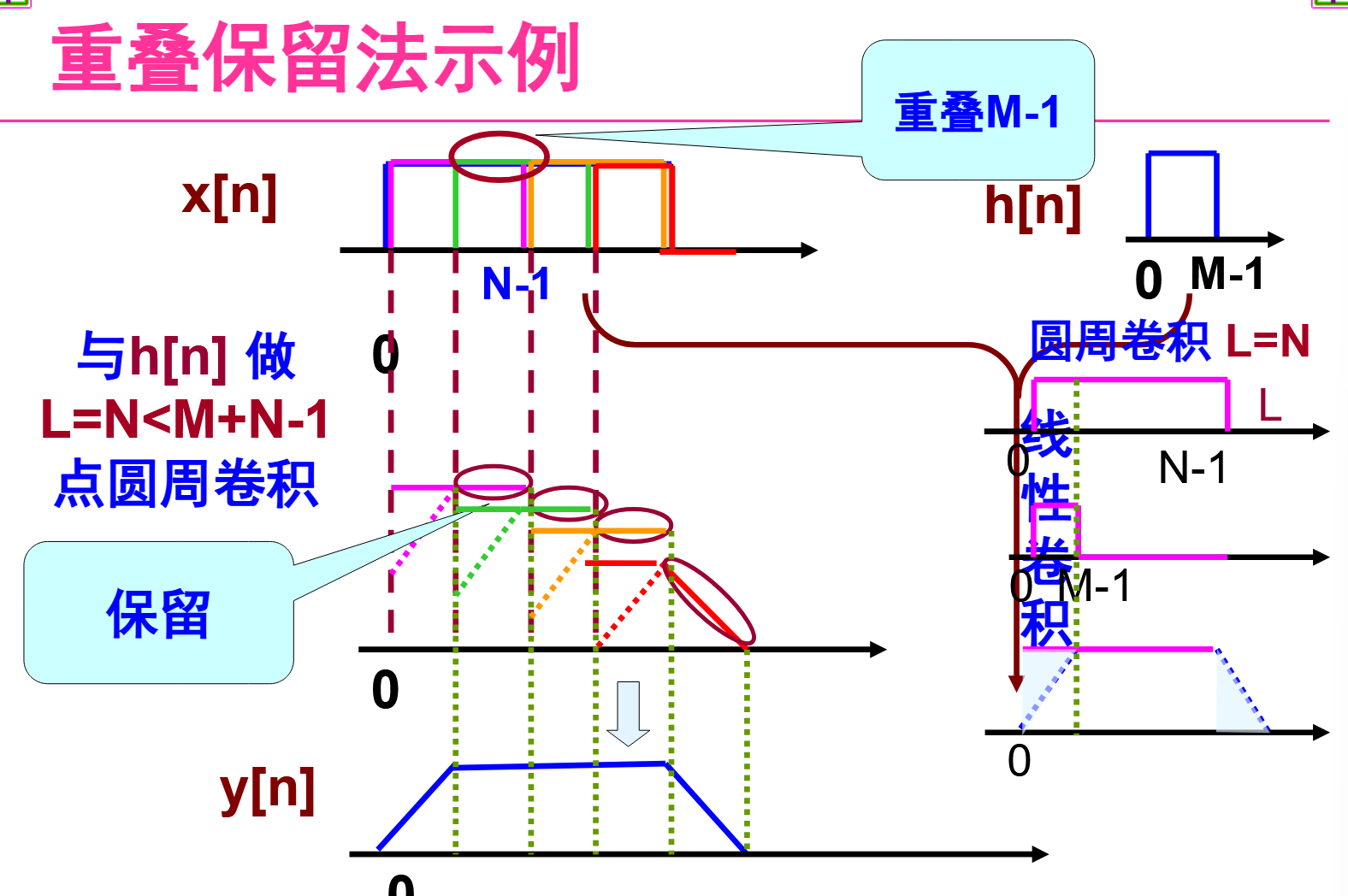

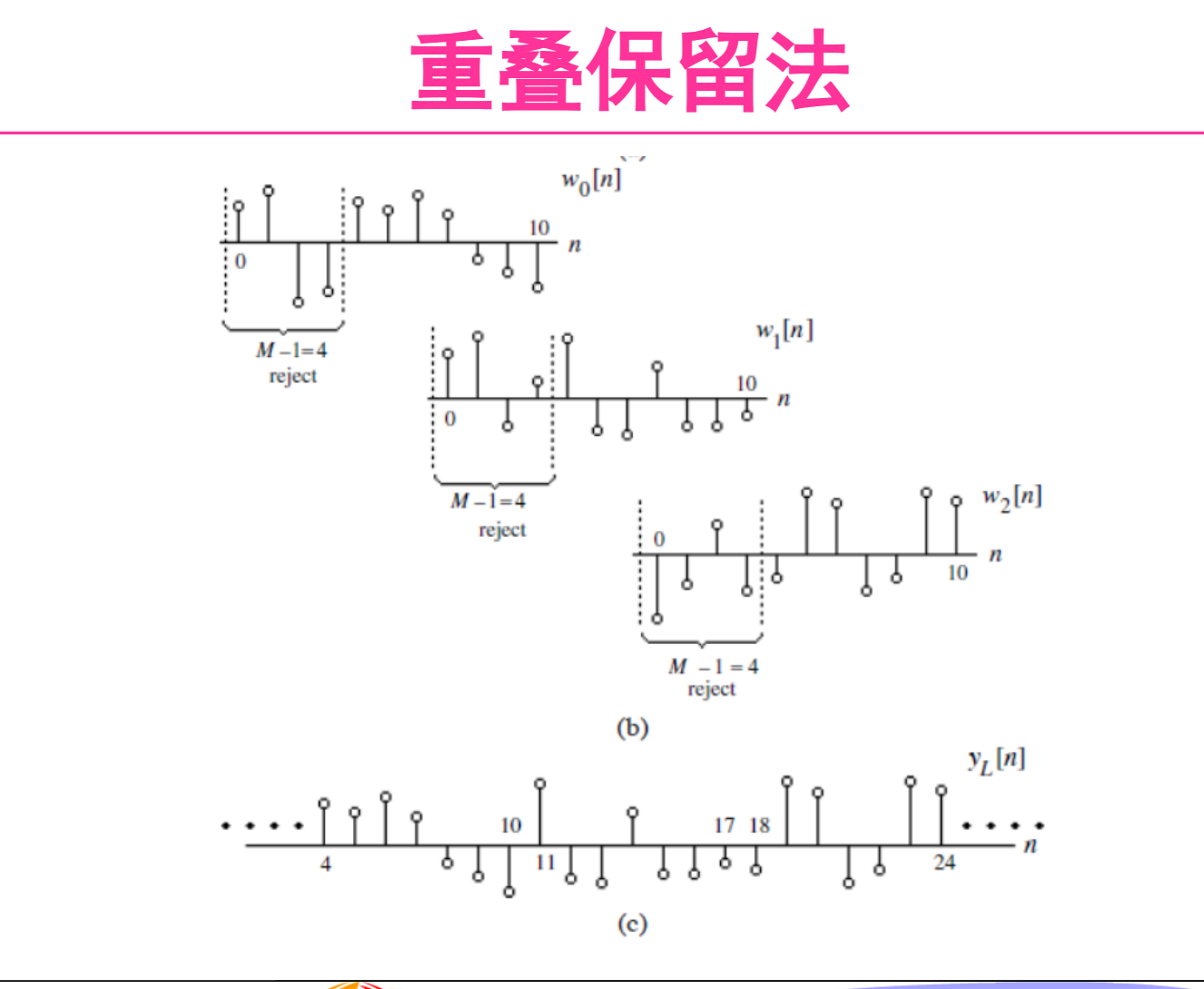

【图片：重叠保留法示意图，展示重叠分块、圆周卷积和丢弃/保留的过程 (参考PPT P28, P30)】
%203.png)
%204.png)
| 方法 | 分块方式 | 卷积类型 | FFT长度 | 后处理 | 特点 |
|---|---|---|---|---|---|
| 重叠相加 | 无重叠 | 线性卷积 | $L=N+M-1$ | 结果块重叠部分相加 | 计算出的值全部有用 |
| 重叠保留 | 有重叠 | 圆周卷积 | $L=M$ | 结果块丢弃前缀后拼接 | 计算出的值部分有用 |
🔗 知识关联与应用 #
-
承上启下：本讲将DFT的理论性质与实际工程问题紧密结合。对称性是优化算法的基础，而基于循环卷积的快速线性卷积方法（特别是分段卷积）是数字滤波、信号处理等领域的核心底层技术。
-
现实应用：
- 实时音频效果器：你在K歌软件里使用的混响效果，本质上就是将你的干声音频流（长序列）与一个房间的冲激响应（短序列）进行卷积。这个过程为了保证实时性，必须采用重叠相加或重叠保留法在后台高效地进行分段卷积。
- 大规模数据相关性分析：在金融、地质勘探等领域，需要计算两条极长数据序列的互相关（本质也是卷积）。使用FFT实现的快速卷积是唯一可行的高效方法。
🤔 引导式提问 #
- 对于实序列DFT，为什么我们只需要关注 $0 \sim \pi$ (即 $k=0 \sim N/2$) 的频谱？ 另一半频谱包含了什么信息？它和我们已知的部分是什么关系？
- 重叠相加法和重叠保留法，虽然操作流程不同，但为什么都能得到完全相同的线性卷积结果？ 请从时域混叠的角度解释它们各自是如何"处理"掉由圆周卷积带来的"污染"的。
- 在设计一个实时滤波系统时，你会如何选择数据块的长度N？ N是越大越好，还是越小越好？（提示：思考FFT效率、系统延迟和内存消耗之间的权衡。）
💡 本讲总结 #
本讲我们深入了DFT的实用层面，核心收获如下：
- DFT性质是优化的关键：特别是共轭对称性，为实序列的DFT计算和存储提供了近一倍的效率提升。
- 快速线性卷积是DFT的核心应用：通过补零，我们可以利用高效的FFT算法来计算线性卷积，这是工程实践中的标准做法。
- 分段卷积是实时处理的基石：对于长数据流，重叠相加和重叠保留提供了两种将大规模离线问题转化为小规模实时问题的有效策略，是实现数字滤波等应用的核心技术。
掌握了这些，你就真正具备了将信号处理理论转化为实用代码和系统的能力。
