射频电路11 微波网络性质

🌟 欢迎来到第11讲：微波网络性质

#

(对应 PPT: P1-27)

在上一讲中，我们为微波网络建立了"身份证"——网络矩阵。本讲，我们将学习如何解读这张"身份证"，从而了解网络的"内在品格"。我们会探讨单端口网络的阻抗特性，并重点研究多端口网络的三大基本属性：互易性、无耗性和对称性。此外，我们还将讨论一个非常实际的工程问题：移动了测试"探针"的位置（参考面），网络参数会如何变化？最后，我们会把抽象的S参数翻译成工程师更常用的"工作语言"，如插入损耗、回波损耗等。

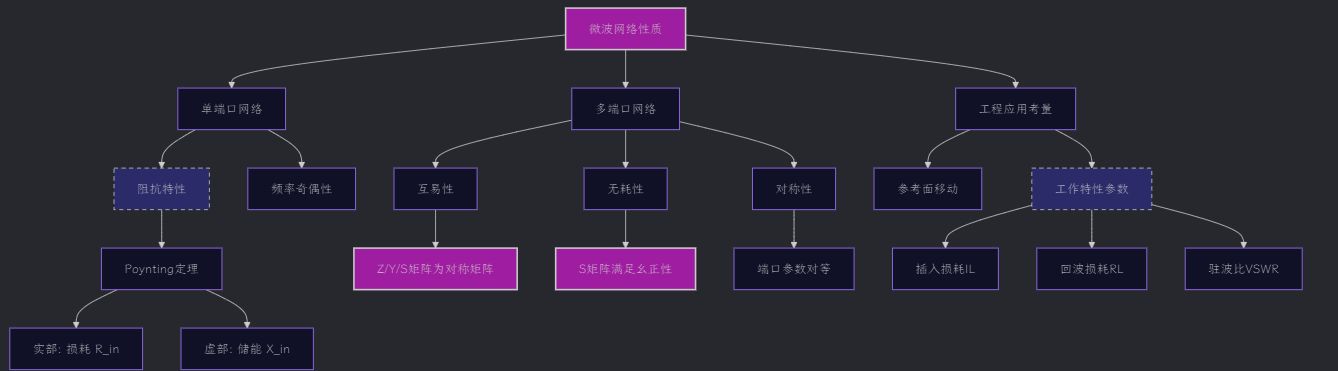

📚 本讲知识地图

#

📝 本讲主要内容

#

1. 单端口网络的阻抗特性

#

(对应 PPT: P3-7)

1.1. 阻抗的物理内涵

#

• 专业定义: 任何一个单端口网络，其对外特性都可以完全由一个等效的复数输入阻抗 $Z_{in} = R_{in} + jX_{in}$ 来描述。
• ✨ 生动比喻: 单端口网络就像一个深不见底的"黑洞"，我们无法进入。但我们可以通过向洞口"扔石头"（施加电压/电流），并观察"回声"（响应电流/电压），来判断这个洞的"属性"（阻抗）。
• 与能量的关系 (Poynting 定理): $$ Z_{in} = \frac{U}{I} = \frac{2P_L + j4\omega(W_m - W_e)}{|I|^2} = R_{in} + jX_{in} $$
  • 物理意义:
    • 电阻 $R_{in}$ (实部): 来源于网络内部的能量损耗 ($P_L$)。
    • 电抗 $X_{in}$ (虚部): 来源于网络内部磁场储能 ($W_m$)与电场储能 ($W_e$)之间的差值。

1.2. 阻抗的频率奇偶性

#

• 结论: 对于任何由真实物理材料构成的网络，其输入阻抗/导纳/反射系数，其实部是关于频率 $\omega$ 的偶函数，而虚部是关于频率 $\omega$ 的奇函数。
  • $R(-\omega) = R(\omega)$
  • $X(-\omega) = -X(\omega)$
• 工程意义: 这个看似抽象的数学性质是电路因果性的体现，它保证了电路模型在物理上的可实现性。在进行曲线拟合或建立等效电路模型时，必须遵循这一基本原则。

2. 多端口网络的基本性质

#

2.1. 互易网络 (Reciprocal Network)

#

(对应 PPT: P8-9)

• 专业定义: 网络中信号从端口 j 到端口 i 的传输特性，与信号从端口 i 到端口 j 的传输特性完全相同的网络。
• ✨ 生动比喻: 互易网络就像一个"公平的传声筒"。你对着A端说话，B端听到的声音；和你对着B端说同样的话，A端听到的声音是一模一样的。大部分由电阻、电容、电感、传输线等无源器件构成的网络都是互易的。
• 矩阵条件:

非互易器件: 环行器 (Circulator) 和隔离器 (Isolator) 是典型的非互易器件，它们依赖于铁氧体材料的法拉第效应，打破了时间反演对称性。

2.2. 无耗网络 (Lossless Network)

#

(对应 PPT: P10-12)

• 专业定义: 网络本身不消耗任何能量，输入的总功率等于输出的总功率。
• ✨ 生动比喻: 无耗网络就像一个"完美的能量管道"，能量流进去多少，就必须流出来多少，管道本身不会"漏水"或"发热"。
• 矩阵条件:

• 无耗互易二端口网络的 S 矩阵特性: 幺正条件和互易条件共同导致了非常重要的推论： $$ \begin{cases} |s_{11}|^2 + |s_{21}|^2 = 1 \\ |s_{12}|^2 + |s_{22}|^2 = 1 \end{cases} \quad \text{和} \quad \begin{cases} |s_{11}| = |s_{22}| \\ |s_{12}| = |s_{21}| \end{cases} $$
  • 物理意义:
    • $|s_{11}|^2 + |s_{21}|^2 = 1$ 完美体现了能量守恒：从端口1输入的功率，要么被反射回来（$|s_{11}|^2$），要么从端口2透射出去（$|s_{21}|^2$），两者之和必须为100%。
• ✨ 两个重要定理:
  • 定理1: 对于无耗互易双端口网络：
    1. 若一个端口实现匹配（如 $s_{11}=0$），则另一个端口也必将自动匹配（$s_{22}=0$）。
    2. 若网络完全匹配（$s_{11}=s_{22}=0$），则必然是全通的（$|s_{21}|=1$），信号无损耗地传输过去。
  • 定理2: 一个无耗互易三端口网络（如T型结、功分器），不可能使其三个端口同时实现理想匹配。
    • 工程意义: 这个定理揭示了一个深刻的物理限制。为了制造出三端口全匹配的器件（如环行器），它必须是非互易的。

2.3. 对称网络 (Symmetric Network)

#

(对应 PPT: P13-14)

• 专业定义: 一个双端口网络，如果从端口1看进去的电气特性与从端口2看进去完全一样，则称其为对称网络。
• ✨ 生动比喻: 对称网络就像一个"两头完全一样的管道"，无论你从哪一头看，它的形状、材质、口径都一模一样。
• 矩阵条件 (对于双端口网络):
  • $Z_{11} = Z_{22}$
  • $Y_{11} = Y_{22}$
  • $s_{11} = s_{22}$
  • $A_{11} = A_{22}$
• 关系: 对称网络一定是互易网络，但互易网络不一定是对称网络。对称性是比互易性更强的约束。

3. 参考面移动对网络参数的影响

#

(对应 PPT: P15-16)

• 问题背景: 在测量或计算时，我们选定的"端口"（参考面）位置可能会变化。这就像给网络的每个端口接上了一段无耗的"延长线"。
• 核心结论: 将一个无耗网络的参考面 i 向外移动一段电长度为 $\theta_i$ 的传输线，只会改变 S 参数的相位，不会改变其幅值。 $$ s'_{ij} = s_{ij} e^{-j(\theta_i + \theta_j)} $$
• ✨ 生动比喻: 想象你用望远镜观察远处的建筑。你向前或向后走几步（移动参考面），建筑的大小（幅值）在你眼中不会变，但你观察它的视角（相位）会发生变化。
• 工程意义: 这是所有网络分析仪校准 (Calibration) 和 去嵌 (De-embedding) 技术的理论基础。通过精确测量标准件并移动参考面，我们可以消除测试电缆和夹具带来的影响，从而得到待测器件（DUT）纯粹的网络参数。

4. 双端口网络的工作特性参数

#

(对应 PPT: P17-19)

虽然S参数完整描述了网络，但在工程上，我们更关心一些在特定工作条件下（通常是输出端接匹配负载）的性能指标。

🔗 知识关联与应用

#

• 承上启下: 本讲的内容是建立在上一讲"网络矩阵"基础之上的深化。我们不再仅仅是定义矩阵，而是根据物理世界的规律（互易、无耗）去约束矩阵的元素，使其具有明确的物理意义。
• 现实应用:
  1. 滤波器设计: 一个好的带通滤波器，在通带内应是近似无耗的（IL < 1dB），且端口匹配良好（RL > 15dB）。它的S参数必须满足幺正特性，即 $|s_{11}|^2 + |s_{21}|^2 \approx 1$。
  2. 隔离器/环行器选型: 在发射机输出端和天线之间通常会放置一个隔离器，以保护功放不受天线反射的影响。隔离器是一个非互易器件，它的 $s_{21}$ (正向传输) 很大（如-0.5dB），而 $s_{12}$ (反向隔离) 很小（如-20dB）。它的S矩阵必然不满足对称性。
  3. VNA校准: 当你使用网络分析仪时，第一步总是进行SOLT（Short-Open-Load-Thru）校准。这个过程本质上就是精确测量已知的标准件，然后利用参考面移动的理论，将测试平面从电缆末端"数学上"移动到待测芯片的引脚上。

🤔 引导式提问

#

1. 为什么说"对称网络一定是互易网络，但反之不一定成立"？请你试着构想一个物理结构，它是互易的，但不是对称的。
2. 定理2指出无耗互易三端口网络无法同时完美匹配。如果我设计一个理想的电阻式功分器（有耗网络），它能否实现三个端口的同时匹配？为什么"有耗"这个条件是关键？
3. 在看一篇射频放大器的datasheet时，你看到 RL = 10dB，IL = -15dB。请用一句话向非专业的同事解释这两个指标的含义。（提示：IL为负数，代表的是增益）

💡 本讲总结

#

本讲我们为微波网络赋予了"灵魂"，探讨了它们的内在物理性质。我们从最简单的单端口网络入手，揭示了其阻抗实部与损耗、虚部与储能的深刻联系。接着，我们系统学习了多端口网络的三大核心属性：互易性（公平性）、无耗性（节能性）和对称性（结构一致性），并掌握了它们在不同网络矩阵下的数学表达。最后，我们回归工程实践，学习了参考面移动对S参数的影响（只变相位），并将抽象的S参数转换为插入损耗、回波损耗等直观的工作参数。这些知识将帮助我们从一堆数据中，快速判断一个微波器件的性能优劣与物理本质。
