缩写	英文全称	中文含义
$TEM$	Transverse Electromagnetic Wave	横电磁波（无纵向场分量）
$TE$	Transverse Electric Wave	横电波（纵向场仅H_z）
$TM$	Transverse Magnetic Wave	横磁波（纵向场仅E_z）
$SWR$	Standing Wave Ratio	驻波比
$λ_c$	Cutoff Wavelength	截止波长
$f_c$	Cutoff Frequency	截止频率
$Z_c$	Characteristic Impedance	特性阻抗

一、圆波导（Circular Waveguide）🔹
#

1.1 基本定义与场分析方法
#

定义：横截面为圆形的空心金属波导管，内部通常填充空气，属于单导体封闭结构，无法传输TEM波，仅支持TE波（$E_z$=0）和TM波（$H_z$=0）。
场分析核心：纵向场表示法——先求解纵向场分量（$E_z$ for TM波，$H_z$ for TE波），再通过麦克斯韦方程推导横向场分量（$E_x/E_y、H_x/H_y$）。

1.1.1 核心方程与边界条件
#

纵向场满足波动方程（圆柱坐标系下）：
$$\nabla^2 E_z + k^2 E_z = 0, \quad \nabla^2 H_z + k^2 H_z = 0$$
其中$k=\omega\sqrt{\mu\varepsilon}$为自由空间波数。
边界条件（理想导体）：
- TM波：导体表面切向电场为0 → $E_z(r=a, \phi, z)=0$（r=a为圆波导内半径）；
- TE波：导体表面切向电场为0 → $\frac{\partial H_z}{\partial r}\big|_{r=a}=0$。

1.1.2 分离变量法求解（关键步骤）
#

设纵向场形式：$E_z = R(r)\Phi(\phi)e^{-j\beta z}$（$R(r)$为径向分布，$\Phi(\phi)$为角向分布，$\beta$为相位常数）；
代入波动方程，分解为角向方程和径向方程：
- 角向方程：$\frac{d^2\Phi}{d\phi^2} + m^2\Phi=0$ → 通解$\Phi=A_1\cos(m\phi)+A_2\sin(m\phi)$，$m$为整数（圆周对称性要求）；
- 径向方程：贝塞尔方程 → 通解$R(r)=B_1J_m(k_c r)+B_2N_m(k_c r)$（$J_m$为m阶贝塞尔函数，$N_m$为m阶诺依曼函数，$k_c=\sqrt{k^2-\beta^2}$为截止波数）；
自然边界条件：$r=0$处场有限 → $B_2=0$（诺依曼函数$N_m(0)\to\infty$）；结合导体边界条件，确定$k_c$。

1.2 圆波导的模式特性
#

1.2.1 截止参数（TM波 vs TE波）
#

波型	截止波数$k_c$	截止波长$\lambda_c$	截止频率$f_c$	备注
$TM_{mn}$	$k_{c_{TM_{mn}}}=p_{mn}/a$	$\lambda_{c_{TM_{mn}}}=2\pi a/p_{mn}$	$f_{c_{TM_{mn}}}=c/(2\lambda_c)$	$p_{mn}$为m阶贝塞尔函数第n个零点，无$TM_{m0}$模
$TE_{mn}$	$k_{c_{TE_{mn}}}=p'_{mn}/a$	$\lambda_{c_{TE_{mn}}}=2\pi a/p'_{mn}$	$f_{c_{TE_{mn}}}=c/(2\lambda_c)$	$p'_{mn}$为m阶贝塞尔函数导数第n个零点，无$TE_{00}$模

例：$TE_{11}$模（主模）的$p'_{11}\approx1.841$ → $\lambda_{c_{TE_{11}}}\approx3.14a$；$TM_{01}$模的$p_{01}\approx2.405$ → $\lambda_{c_{TM_{01}}}\approx2.61a$。

1.2.2 关键特性：两种简并现象 ⚠️
#

圆波导存在独特的模式简并，是区别于矩形波导的核心特征：

模式简并：不同模式（m/n不同）但截止波长相同

例：$TE_{0n}$与$TM_{1n}$模（$p'_{0n}=p_{1n}$），如$TE_{01}与TM_{11}$的$\lambda_c$相等；

极化简并：同一模式（m/n相同）但场的极化面旋转90°

除$TM_{1n}$和$TE_{0n}$外，所有$TEM_{mn}/TM_{mn}$模（m,n≠0）均存在此现象，可能导致信号极化偏转，故圆波导少用于长距离传输。

1.3 圆波导常用模式及应用
#

1.3.1 主模：TE₁₁模（最常用）
#

截止波长：$\lambda_{c_{TE_{11}}}\approx3.14a$，单模传输条件：$\lambda_{c_{TM_{01}}}\lt\lambda\lt\lambda_{c_{TE_{11}}}$；
场分布特点：
- 横向场（$E_φ、H_r、H_z$）分布与矩形波导TE₁₀模相近，便于矩形-圆波导转换；

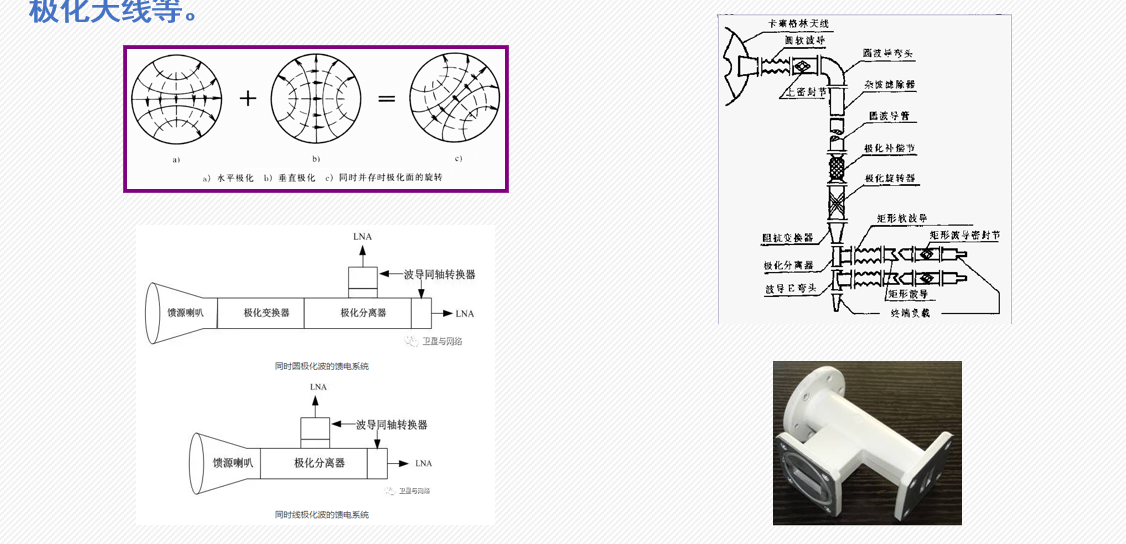

- 存在极化简并，可利用此特性设计双极化/圆极化器件（如双极化天线、极化旋转器）；
应用场景：波导转换器、极化器件、中功率传输；

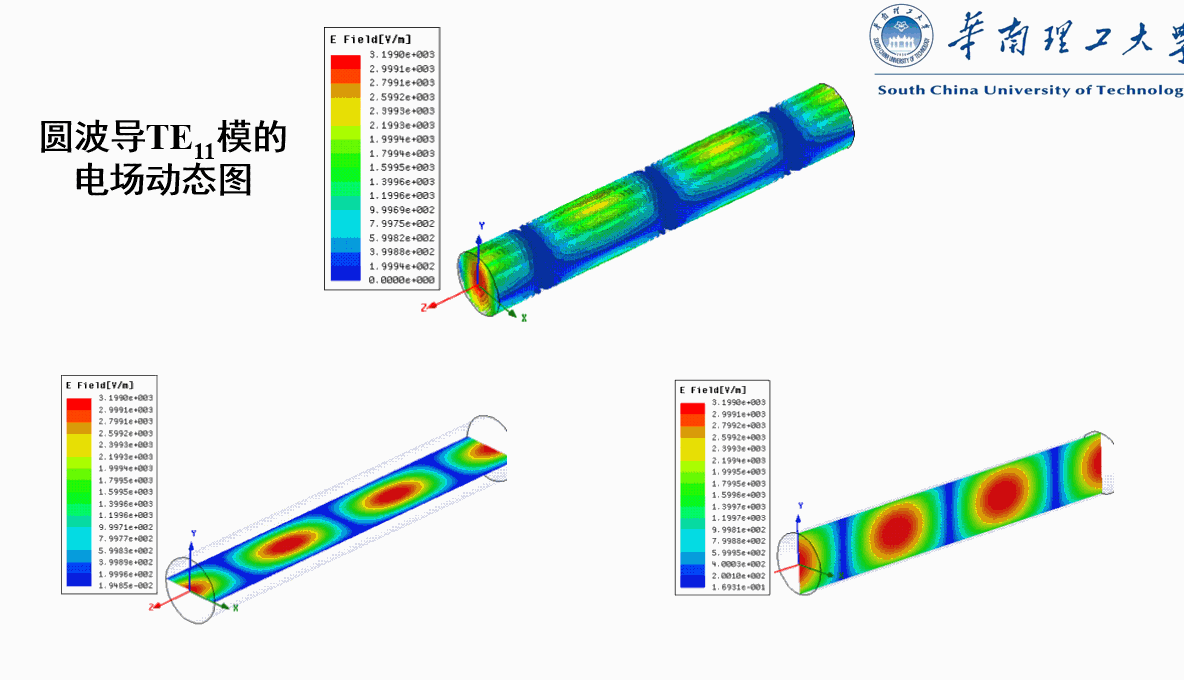

【圆波导TE₁₁模电场动态图（标注场强数值与径向分布）】

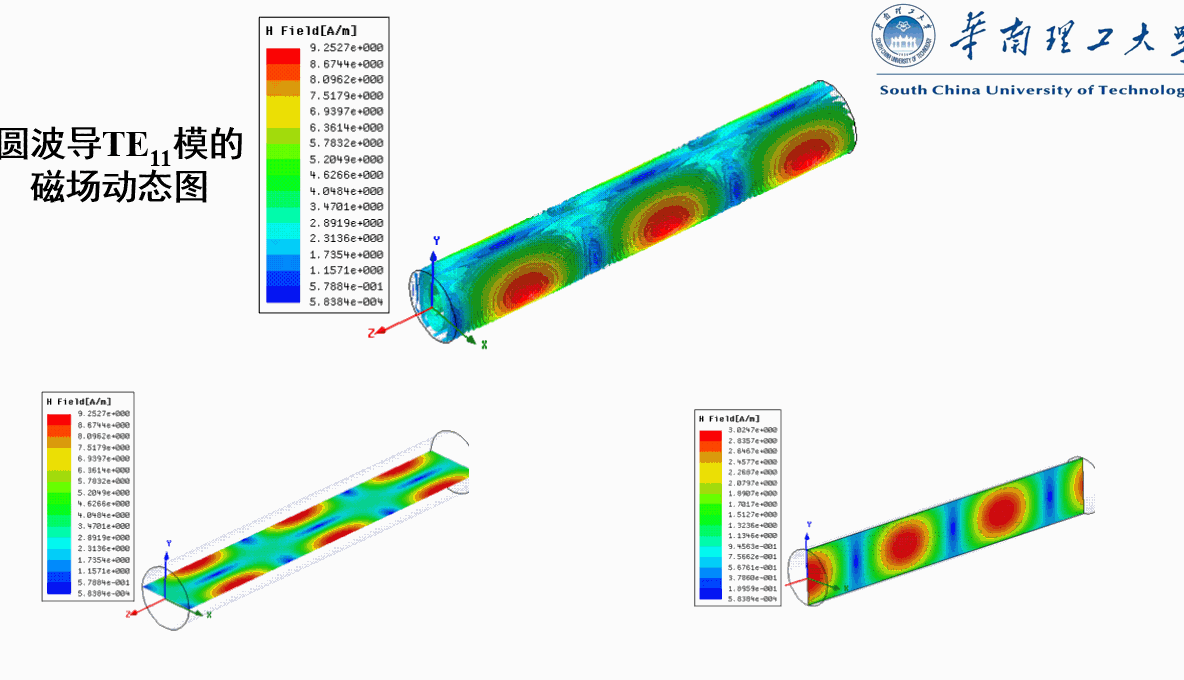

【圆波导TE₁₁模磁场动态图（标注磁场闭合曲线）】
【矩形波导TE₁₀-圆波导TE₁₁转换器结构示意图】

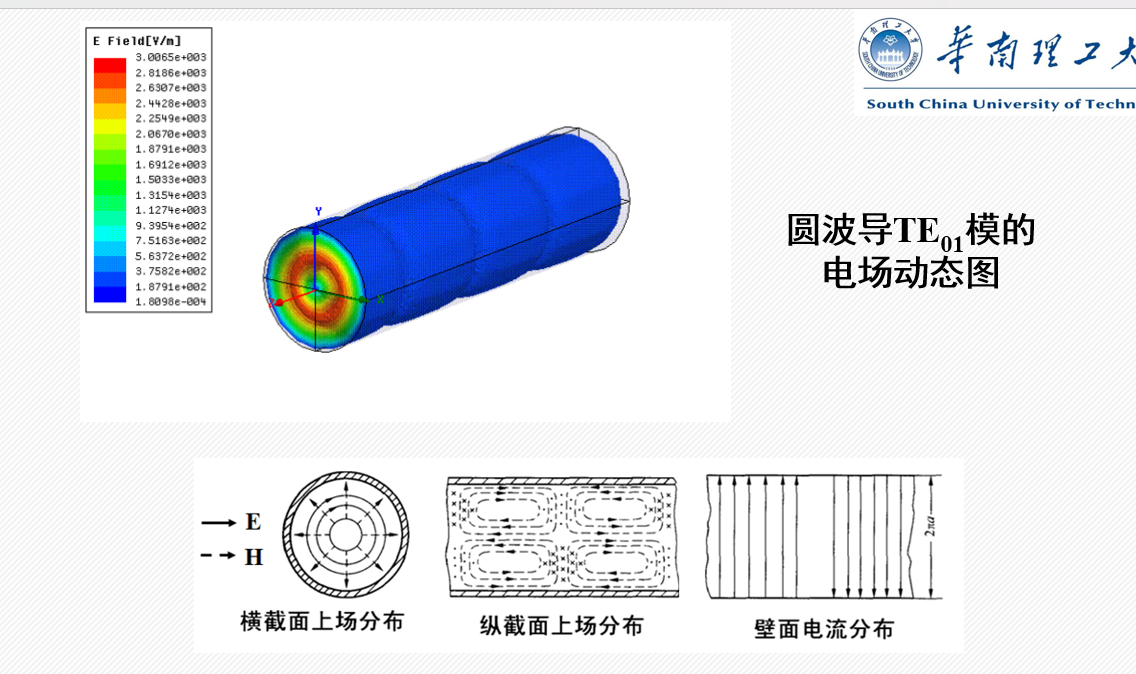

1.3.2 低损耗模式：TE₀₁模
#

截止波长：$\lambda_{c_{TE_{01}}}\approx1.64a$，与TM₁₁模简并；
场分布特点：
- 电场仅E_φ分量，电力线为横截面内的同心圆（轴对称）；
- 管壁电流仅角向（φ方向），无纵向分量，高频下损耗随频率升高而单调下降；
应用场景：毫米波长距离低损耗传输（如卫星通信馈线）；
【圆波导TE₀₁模电流动态图（标注管壁角向电流分布）】

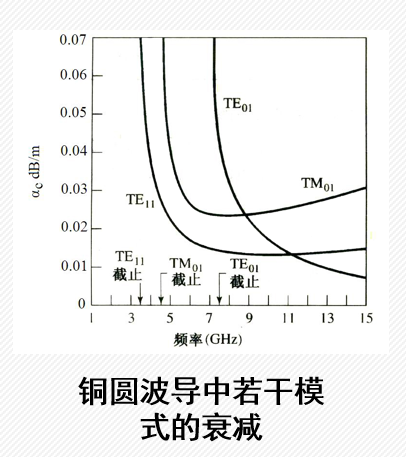

【铜圆波导各模式衰减曲线（突出TE₀₁模高频低损耗特性）】

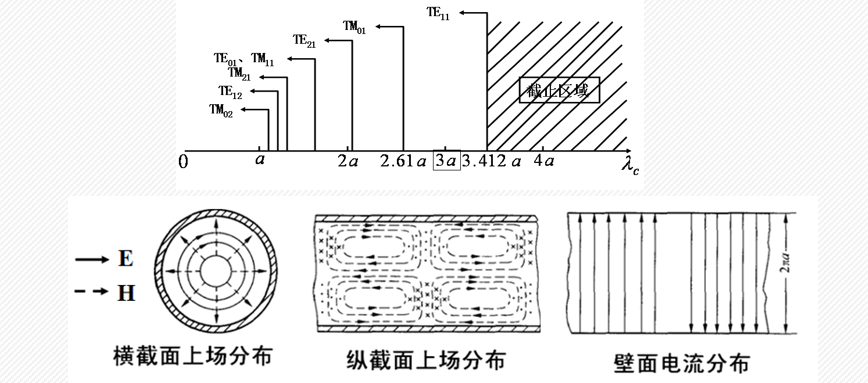

1.3.3 轴对称模式：TM₀₁模
#
截止波长：$\lambda_{c_{TM_{01}}}\approx2.61a$；
场分布特点：
- 场呈轴对称，电场集中在波导中心附近，磁场集中在管壁附近；
- 管壁电流仅纵向（z方向）；
应用场景：高功率微波器件、模式激励器；
【圆波导TM₀₁模电场动态图（标注中心区强电场）】

二、同轴线（Coaxial Line）📌
#

2.1 基本定义与结构
#

结构：由两根共轴圆柱导体组成（内导体半径a，外导体内半径b），内外导体间填充空气或介质（如聚乙烯），属于双导体结构；
核心优势：主模为TEM波，支持宽频带传输，可设计宽带元件（如宽带滤波器、功分器）；

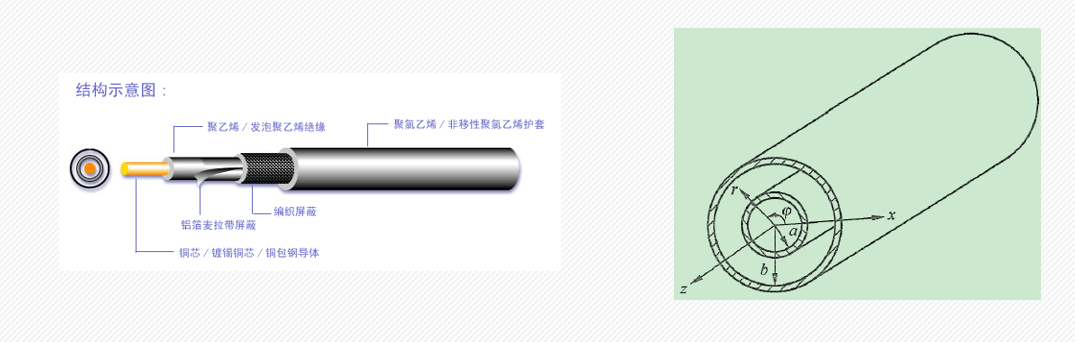

实际结构：内导体（铜芯/镀锡铜芯）→ 绝缘层（聚乙烯/发泡聚乙烯）→ 屏蔽层（铝箔+编织网）→ 护套（聚氯乙烯）；
【同轴线横截面结构示意图（标注a、b及各层材料）】

2.2 主模：TEM波（无截止频率）
#

2.2.1 场分布与核心参数
#
场分布（圆柱坐标系）：
- 电场：仅径向分量$E_r$，电力线沿径向从内导体指向外导体；
- 磁场：仅角向分量$H_φ$，磁力线为同心圆环绕内导体；
- 无纵向场分量（$E_z=H_z$=0），满足TEM波定义；

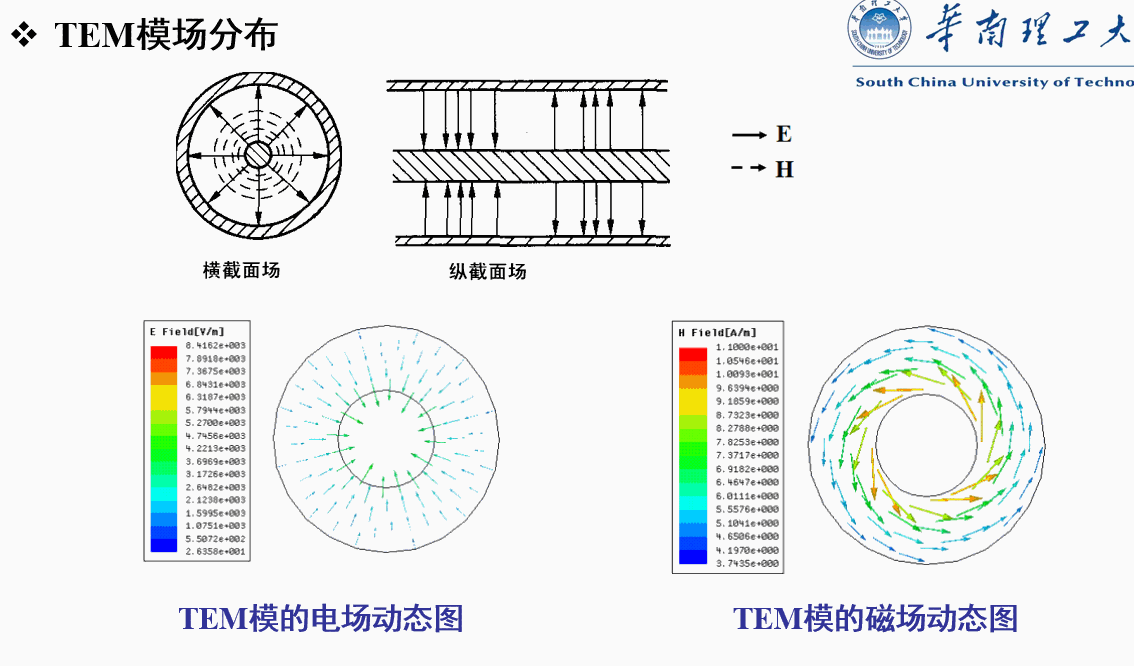

  【同轴线TEM模横截面场分布图（标注$E_r$和$H_φ$方向）】
  【同轴线TEM模电场动态图（标注场强随径向衰减）】
关键电路参数（空气介质，$\varepsilon=\varepsilon_0$）：
1. 特性阻抗：$Z_c=\frac{1}{2\pi\sqrt{\mu_0\varepsilon_0}}\ln\frac{b}{a}\approx60\ln\frac{b}{a}$（Ω）；
2. 传输功率：$P=\frac{1}{2}\int_S (E\times H^*) \cdot \hat{z} dS = \frac{\pi a^2 E_{br}^2}{2\eta}\left(1-\frac{a^2}{b^2}\right)$（$E_{br}$为介质击穿场强）；
3. 损耗常数：
  - 导体损耗$\alpha_c=\frac{R_s}{2\eta Z_c}\left(\frac{1}{a}+\frac{1}{b}\right)$（$R_s$为导体表面电阻）；
  - 介质损耗$\alpha_d=\frac{\pi\tan\delta}{\lambda\sqrt{\varepsilon_r}}$（$\tan\delta$为介质损耗角正切）。

2.2.2 高次模（需抑制）
#

当同轴线横向尺寸（b-a）与工作波长$\lambda$可比时，会激发高次模（TE/TM波）；
最低高次模：TE₁₁模（截止波长$\lambda_{c_{TE_{11}}}\approx\pi(a+b)$），是限制同轴线带宽的主要因素；
单模传输条件：$\lambda\gt\lambda_{c_{TE_{11}}}$（确保仅TEM波传播）。

2.3 同轴线尺寸选择原则
#

工程设计需平衡单模传输、功率容量、损耗三大需求：

原则1：单模传输 → $\lambda\gt\pi(a+b)$（抑制TE₁₁模）；
原则2：功率容量最大 → 推导得$\frac{b}{a}\approx1.65$，对应$Z_c\approx77\Omega$（空气介质）；
原则3：损耗最小 → 推导得$\frac{b}{a}\approx3.6$，对应$Z_c\approx50\Omega$（空气介质）；
折中方案：取$\frac{b}{a}\approx2.3$，对应$Z_c=50\Omega$（行业标准），此时：

功率容量比最佳值低15%，损耗比最佳值高10%，兼顾两者需求；
50Ω同轴线为射频系统通用标准（如SMA接头、基站馈线）。

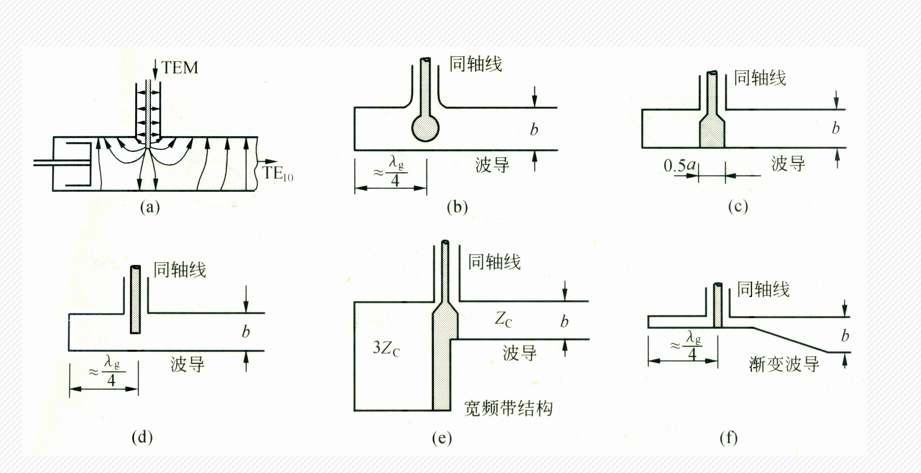

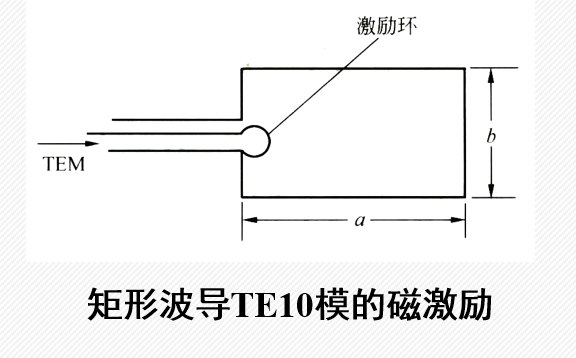

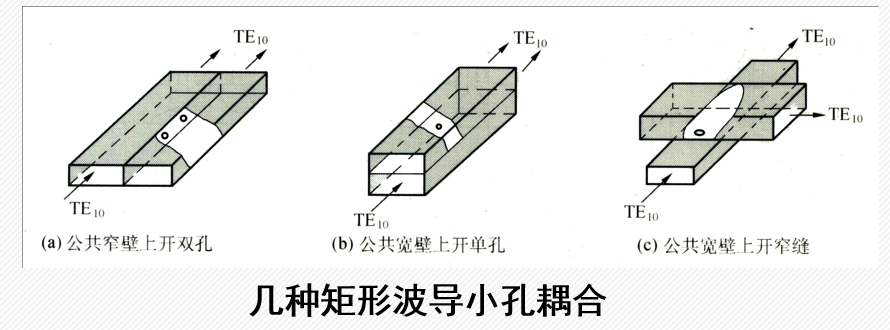

三、波导与同轴线的连接 🔌
#

3.1 波导的连接：法兰盘
#

波导为空心结构，需通过法兰盘实现机械固定与电连接，核心要求：低反射（SWR小）、低损耗、高功率耐受。

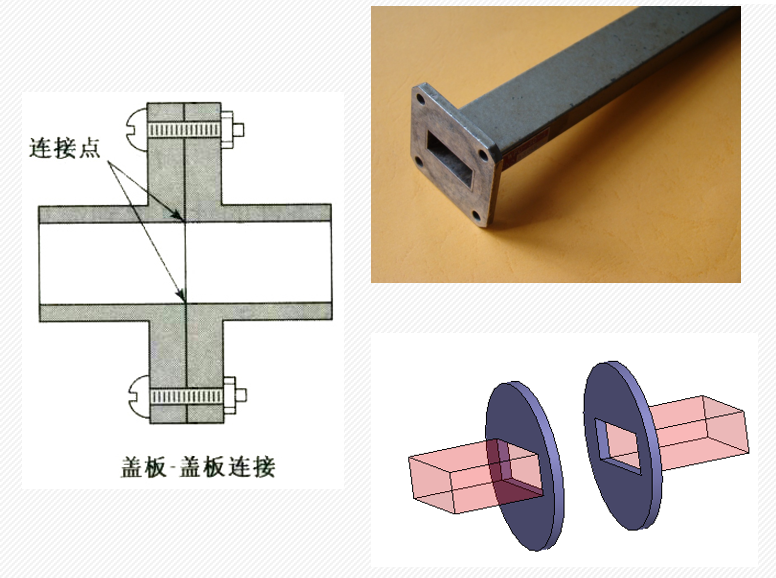

3.1.1 盖板型法兰盘（Cover Flange）
#

结构：波导端口焊接平板法兰，通过螺栓固定，接触面直接接触；
关键要求：接触面需光滑、干净、平整（避免电流不连续导致反射/损耗）；
特点：结构简单，成本低，SWR典型值<1.03；
局限：高功率下易击穿，适用于中低功率、一般精度场景；
【盖板型法兰盘连接示意图（标注螺栓与接触面）】

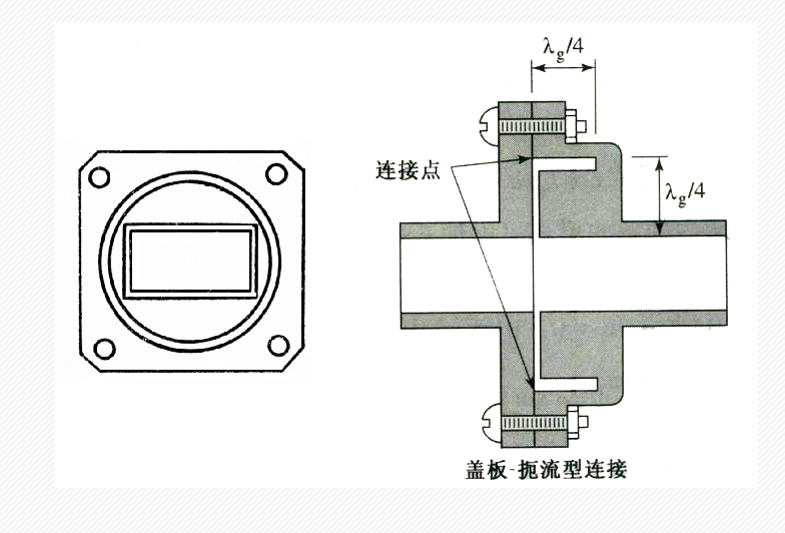

3.1.2 扼流型法兰盘（Choke Flange）
#
结构：在盖板型法兰盘上增加"扼流环"，形成$\lambda_g/4$径向传输线（$\lambda_g$为波导波长）；
原理：利用$\lambda_g/4$传输线的阻抗变换特性，使接触面缝隙处呈现高阻抗，抑制反射；
特点：SWR典型值<1.05，频率依赖性强，适用于高功率、高精度场景；
【扼流型法兰盘结构示意图（标注扼流环与$\lambda_g/4$传输线）】

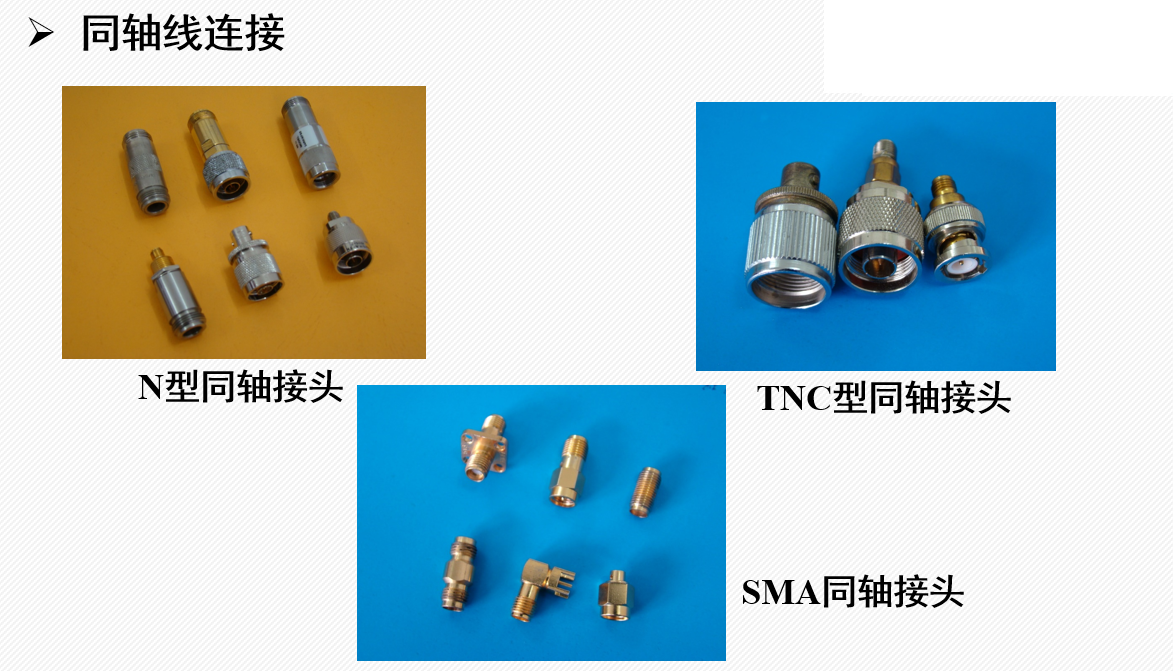

3.2 同轴线的连接：同轴接头
#

同轴线通过标准化接头连接，需保证内外导体对齐、阻抗匹配、屏蔽良好，常见类型：

接头类型	特点	应用场景
N型接头	螺纹连接，屏蔽性好，功率容量高	中大功率系统（如基站、雷达）
TNC型接头	带槽螺纹，抗振动，替代N型	移动设备、振动环境
SMA型接头	小型化，频率上限高（达26.5GHz）	微波模块、测试仪器（如示波器）
