射频电路9 平面波导

🌟 欢迎来到第9讲：平面传输线

#

(对应 PPT: P1-38)

在之前的学习中，我们已经掌握了传输线的基本理论，如同轴线和波导。今天，我们将聚焦于现代射频与微波电路的核心——平面传输线。这些"印刷"在电路板上的线路，是承载高频信号的"微型高速公路"。本讲的目标是让你不仅能识别各种平面传输线（如微带线、带状线），更要深刻理解它们的工作原理、传输特性，并掌握关键的设计计算方法。

📚 本讲知识地图

#

graph TD
    A[平面传输线] --> B[基本类型];
    A --> C[分析方法];

    B --> B1[平板波导];
    B --> B2[带状线 Stripline];
    B --> B3[微带线 Microstrip];
    B --> B4[耦合线];
    B --> B5[其他平面结构];

    C --> C1[横向分析];
    C --> C2[纵向分析];
    C1 --> C1a[截面场分布];
    C1a --> C1b[传输模式 Mode];
    C2 --> C2a[特性阻抗 Zc];
    C2 --> C2b[传播/相位常数 β];

    B4 --> B4a[耦合带状线];
    B4 --> B4b[耦合微带线];
    B4 -- 分析方法 --> D[奇偶模分析法];

    B5 --> B5a[槽线 Slotline];
    B5 --> B5b[共面波导 CPW];
    B5 --> B5c[鳍线 Finline];
    B5 --> B5d[脊波导];

    A --> E[软件辅助设计];
    E --> E1[TXline];

📝 本讲主要内容

#

1. 平板波导 (Parallel Plate Waveguide) - 所有平面线的理论基石

#

(对应 PPT: P4-6)

1.1. 定义与特性

#

• 专业定义：由两块平行的、尺寸远大于间距的理想导体板构成的波导系统，是结构最简单的多导体传输线。
• ✨ 生动比喻：想象一个被无限压扁的三明治，两片面包就是导体板，中间的馅料就是电介质。信号就在这两片"面包"之间传播。
• 关键要素：
  • 可以传输 TEM 模，这是其作为传输线的基础。
  • 也存在高次模 TE 模和 TM 模。
  • 通常假设导体板宽度 W 远大于两板间距 d ( $$W \gg d$$ )，此时可以忽略边缘效应，认为场分布与宽度 W 无关。

1.2. 横截面场分布

#

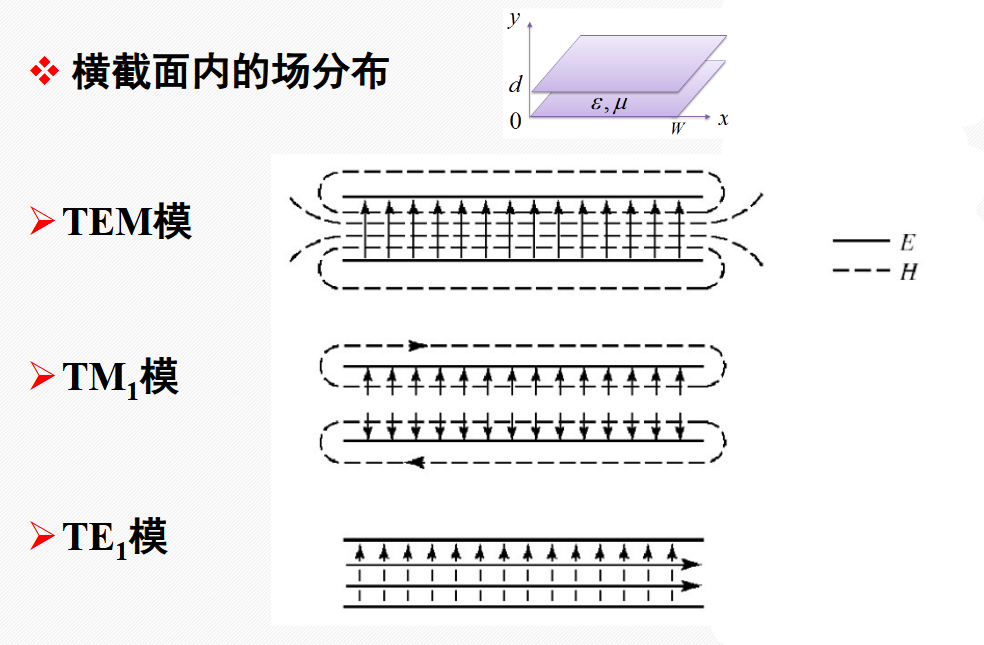

【图片：平板波导中TEM、TM1、TE1模的电场与磁场线分布图】

• TEM 模：电场（E）和磁场（H）都完全垂直于传播方向。电场线在两板间均匀分布，方向垂直于板面；磁场线平行于板面。这是最低阶、无截止频率的模式。
• TM₁ 模：磁场（H）垂直于传播方向，但电场（E）有纵向分量。
• TE₁ 模：电场（E）垂直于传播方向，但磁场（H）有纵向分量。

1.3. TEM 模主要参数

#

下表总结了平板波导中 TEM 模的关键参数，这是我们后续分析带状线等结构的基础。

2. 带状线 (Stripline) - “被屏蔽"的传输线

#

(对应 PPT: P7-14)

2.1. 定义与结构

#

• 专业定义：一种由置于两块平行接地导体板之间的中心导体带构成的平面传输线。
• ✨ 生动比喻：带状线就像一个被压扁的同轴线。中心导体带相当于同轴线的内芯，而上下两层接地金属板则相当于同轴线的外屏蔽层。
• 关键特性：
  • 介质是均匀的，因此其主模是纯粹的 TEM 模。
  • 由于上下都有地平面屏蔽，其电磁场完全束缚在介质内部，几乎没有辐射，抗干扰能力强。

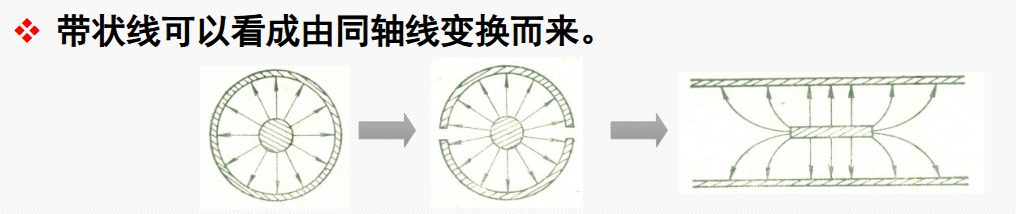

  • 可以看作是从同轴线演变而来。 【图片：从同轴线到带状线的演变过程示意图】

2.2. TEM 模的特性参数

#

• 相速 (Phase Velocity)： $$ v_p = \frac{1}{\sqrt{\mu\epsilon}} = \frac{c}{\sqrt{\epsilon_r}} $$
  • 含义：信号在带状线中的传播速度仅由介质的介电常数决定。c 是真空中的光速。
• 传播常数 (Propagation Constant)： $$ \beta = k = \omega\sqrt{\mu\epsilon} $$
  • 含义：与平板波导中的 TEM 模一致。
• 特性阻抗 (Characteristic Impedance)： $$ Z_c = \sqrt{\frac{L}{C}} = \frac{1}{v_p C} $$
  • 含义：L 和 C 分别是单位长度的电感和电容。在工程上，通过计算单位长度电容 C 来求解特性阻抗是一种非常实用的方法。

2.3. 特性阻抗的计算 (综合公式)

#

由于精确计算边缘电容比较复杂，工程上通常使用拟合得到的经验公式。

• 分析公式 (已知尺寸求阻抗)： $$ Z_c = \frac{30\pi}{\sqrt{\epsilon_r}} \frac{b}{W_e + 0.441b} $$ 其中，等效宽度 $W_e$ 的计算方式如下： $$ \frac{W_e}{b} = \begin{cases} \frac{W}{b} & \text{for } \frac{W}{b} > 0.35 \\ \frac{W}{b} - (0.35 - \frac{W}{b})^2 & \text{for } \frac{W}{b} < 0.35 \end{cases} $$
  • 符号说明:
    • b: 两接地平面间的距离 (基片厚度)。
    • W: 中心导体的实际宽度。
    • εr: 介质的相对介电常数。
    • We: 考虑了边缘效应的等效宽度。
• 综合公式 (已知阻抗求尺寸)： 当给定 $Z_c$, $b$, $\epsilon_r$ 时，求线宽 W： $$ \frac{W}{b} = \begin{cases} x & \text{for } \sqrt{\epsilon_r}Z_c < 120 \\ 0.85 - \sqrt{0.6 - x} & \text{for } \sqrt{\epsilon_r}Z_c > 120 \end{cases} $$ 其中 $$ x = \frac{30\pi}{\sqrt{\epsilon_r}Z_c} - 0.441 $$

2.4. 损耗计算

#

• 导体损耗 (Conductor Loss), $\alpha_c$: 由导体的有限电导率引起。
• 介质损耗 (Dielectric Loss), $\alpha_d$: 由介质的损耗角正切引起。 $$ \alpha_d = \frac{k \tan\delta}{2} $$
  • 符号说明: k 是波数, tanδ 是介质的损耗角正切。
• 总衰减常数: $\alpha = \alpha_c + \alpha_d$

2.5. ✨ 设计实例：50Ω 带状线设计

#

(对应 PPT: P13-14)

• 问题: 设计一条 50Ω 的铜质带状线，基片厚度 b=0.32cm, 相对介电常数 εr=2.2。导体厚度 t=0.01mm。计算在 10GHz 时的线宽和衰减常数（介质损耗角正切为 0.001）。
• 设计步骤:
  1. 判断条件: 计算 $\sqrt{\epsilon_r}Z_0 = \sqrt{2.2} \times 50 = 74.2 < 120$。
  2. 计算中间变量 x: $x = \frac{30\pi}{\sqrt{\epsilon_r}Z_0} - 0.441 = \frac{30\pi}{74.2} - 0.441 = 0.830$。
  3. 计算线宽 W: 因为条件 < 120，所以 $W/b = x = 0.830 \Rightarrow W = b \times x = 0.32 \text{cm} \times 0.830 = 0.266 \text{cm}$。
  4. 计算衰减: 分别计算导体损耗 $\alpha_c$ 和介质损耗 $\alpha_d$，然后相加得到总衰减 $\alpha = 0.277 \text{ Np/m}$。

3. 微带线 (Microstrip) - 最常用的"信号高速路”

#

(对应 PPT: P15-22)

3.1. 定义与结构

#

• 专业定义：由接地的导体平面一侧的介质基片和印制在基片另一面的导体带构成的传输线。
• ✨ 生动比喻：如果说带状线是"隧道"，信号被完全包裹。那么微带线就是一条开放的"地面公路"，上面是空气，下面是路基（介质）和大地（地平面）。
• 关键特性:
  • 电磁场一部分在介质中，一部分在空气中，构成了非均匀介质环境。
  • 正因如此，它不能传输纯粹的 TEM 模。其主模是一种混合波，但在大多数应用中，可以近似为 准TEM模 (Quasi-TEM)。
  • 结构简单，易于制造和集成无源、有源器件，是目前应用最广泛的平面传输线。

3.2. 准TEM模 (Quasi-TEM) 与等效介电常数

#

• 为什么是"准"TEM？ 因为空气中的波速（c）和介质中的波速（$c/\sqrt{\epsilon_r}$）不同。如果存在纯TEM模，电磁波在空气-介质交界处将无法满足相位匹配条件，这是物理上不可能的。因此，场必须有微小的纵向分量来"补偿"这种速度差异。
• 等效介电常数 ($\epsilon_e$)
  • 定义：为了简化分析，我们将这种非均匀介质等效成一个均匀介质，其相对介电常数就是 $\epsilon_e$。它代表了电磁场感受到的"平均"介电环境。
  • 取值范围: $1 < \epsilon_e < \epsilon_r$。因为一部分场在空气中，所以等效值会比基片的 $\epsilon_r$ 小。
  • 计算公式: $$ \epsilon_e = \frac{\epsilon_r+1}{2} + \frac{\epsilon_r-1}{2}\frac{1}{\sqrt{1+12d/W}} $$
    • 工程意义: 这个公式告诉我们，$\epsilon_e$ 不仅和介质材料 ($\epsilon_r$) 有关，还和线的几何尺寸（W/d）有关。宽线（W/d 大）的场更多地集中在介质中，$\epsilon_e$ 接近 $\epsilon_r$；窄线（W/d 小）的场更多地散布在空气中，$\epsilon_e$ 接近 $(\epsilon_r+1)/2$。

3.3. 微带线的特性参数

#

一旦我们求出了 $\epsilon_e$，就可以像分析 TEM 线一样分析准TEM模：

• 相速 (Phase Velocity)： $$ v_p = \frac{c}{\sqrt{\epsilon_e}} $$
• 传播常数 (Propagation Constant)： $$ \beta = k_0\sqrt{\epsilon_e} \quad (\text{其中 } k_0 = \omega\sqrt{\mu_0\epsilon_0}) $$
• 特性阻抗 (Characteristic Impedance)： $$ Z_c = \begin{cases} \frac{60}{\sqrt{\epsilon_e}}\ln(\frac{8d}{W} + \frac{W}{4d}) & \text{for } W/d \le 1 \\ \frac{120\pi}{\sqrt{\epsilon_e}[W/d + 1.393 + 0.667\ln(W/d+1.444)]} & \text{for } W/d \ge 1 \end{cases} $$

3.3.1. ✨ 微带线综合 (Synthesis): 从期望到现实

#

(对应 PPT: P21)

当我们需要设计一条具有特定特性阻抗 $Z_c$ 的微带线时（已知基板参数 $\epsilon_r$ 和 $d$），就需要使用综合公式来反求所需的线宽 W。

• 计算步骤:

  1. 首先根据已知的 $Z_c$ 和 $\epsilon_r$ 计算两个中间变量 A 和 B。
  2. 然后根据 W/d 的预估范围（通常射频电路中 W/d > 2 比较常见），选择对应的公式计算 W/d 的值。
  3. 最后乘以基板厚度 d 得到最终的线宽 W。

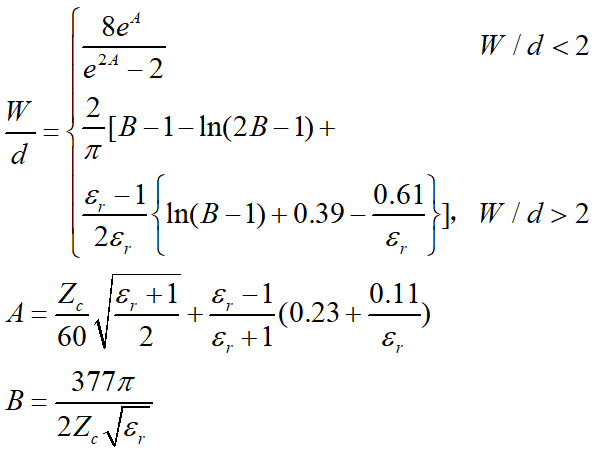

• 综合公式: 首先计算中间变量 A 和 B： $$ A = \frac{Z_c}{60}\sqrt{\frac{\epsilon_r+1}{2}} + \frac{\epsilon_r-1}{\epsilon_r+1}(0.23+\frac{0.11}{\epsilon_r}) $$ $$ B = \frac{377\pi}{2Z_c\sqrt{\epsilon_r}} $$

  然后根据条件选择 W/d 的计算公式： $$ \frac{W}{d} = \begin{cases} \frac{8e^A}{e^{2A}-2} & \text{for } W/d < 2 \\ \frac{2}{\pi}[B-1-\ln(2B-1) + \frac{\epsilon_r-1}{2\epsilon_r}\{\ln(B-1)+0.39-\frac{0.61}{\epsilon_r}\}] & \text{for } W/d > 2 \end{cases} $$

• 工程意义: 这组公式是射频工程师进行版图（Layout）设计时的核心计算依据。例如，在设计一个标准的 50Ω 射频输入/输出端口时，工程师会首先根据所选的PCB板材（εr 和 d 已知），利用这组公式精确计算出 50Ω 对应的微带线宽度，然后在CAD软件中画出相应宽度的走线。您会发现，紧接着的 P22 页例题，正是对这组综合公式的直接应用。

3.4. ✨ 设计实例：50Ω 微带线设计

#

(对应 PPT: P22)

• 问题: 在 2.5GHz，设计一条特性阻抗为 50Ω、相移为 90° 的微带线。基片厚度 d=0.127cm，相对介电常数 εr=2.2。
• 设计步骤:
  1. 求 W/d: 使用综合公式（P21），首先猜测 W/d > 2。计算得到 B = 7.985，代入公式得到 W/d = 3.081，满足 > 2 的假设。
  2. 计算线宽 W: $W = 3.081 \times d = 3.081 \times 0.127\text{cm} = 0.391\text{cm}$。
  3. 计算等效介电常数 εe: 将 W/d 和 εr 代入 εe 的公式，得 $\epsilon_e = 1.87$。
  4. 计算线长 l: 90° 相移意味着 $\beta l = \pi/2$。首先计算自由空间波数 $k_0 = 2\pi f/c = 52.35 \text{ rad/m}$。然后 $\beta = k_0\sqrt{\epsilon_e}$。最后计算线长 $l = (\pi/2) / \beta = 2.19\text{cm}$。 $$\epsilon_e=\frac {\epsilon_r+1}{2}+\frac {\epsilon_r-1}{2} \frac{1}{\sqrt{1+12d/W}}$$ 【例题】计算微带宽度和长度，要求在2.5GHz有50Ω特性阻抗和90度相移。基片厚度d=0.127cm，$\epsilon_r$ =2.2。 解： 求W/d. 猜测W/d＞2 由特性阻抗综合公式得 B = …., W/d = …..是否大于2 W = ……. 介电常数$\epsilon_r$ = …… 对于90度相移，线长为……. ### 4. 耦合线与奇偶模分析法

(对应 PPT: P23-28)

4.1. 耦合现象

#

• 定义: 当两条或多条传输线靠得很近时，一条线上的电磁场会"泄漏"并影响到另一条线，这种现象就是电磁耦合。
• ✨ 生动比喻: 想象两艘船在平静的水面上并行。一艘船前进时会产生波浪，这些波浪会传递给旁边的船，使其也晃动起来。这就是耦合。

4.2. 奇偶模分析法 (Odd/Even Mode Analysis)

#

这是一种强大的"化繁为简"的分析工具，用于处理对称的耦合结构。

• 核心思想: 任何施加在对称结构上的任意激励，都可以分解为纯粹的**偶模 (Even Mode)激励和奇模 (Odd Mode)**激励的线性叠加。
• 偶模 (Even Mode)
  • 激励: 两条线上施加等幅、同相的激励 ($U_1 = U_2 = U_e$)。
  • 对称面: 相当于一个磁壁 (Magnetic Wall)，可以看作开路。电力线平行于对称面，磁力线垂直于对称面。

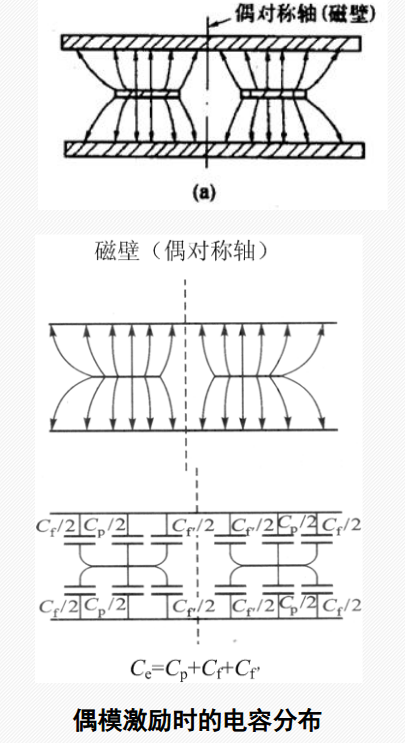

  • 【图片：耦合带状线偶模激励的电场分布和等效电容图】
• 奇模 (Odd Mode)
  • 激励: 两条线上施加等幅、反相的激励 ($U_1 = -U_2 = U_o$)。
  • 对称面: 相当于一个电壁 (Electric Wall)，可以看作短路。电力线垂直于对称面，磁力线平行于对称面。

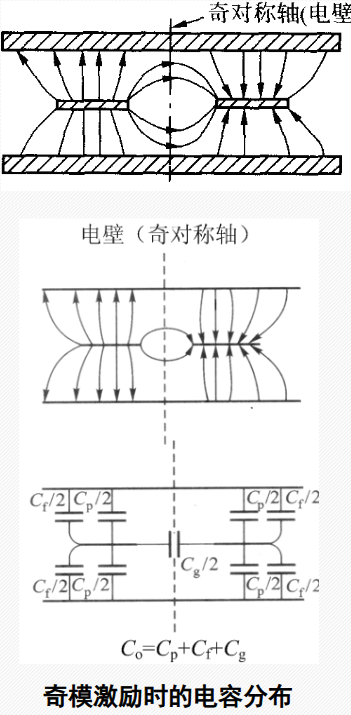

  • 【图片：耦合带状线奇模激励的电场分布和等效电容图】

通过分别计算偶模特性阻抗 ($Z_{ce}$) 和奇模特性阻抗 ($Z_{co}$)，就可以完全描述耦合线的特性。

5. 其他重要的平面传输线

#

(对应 PPT: P29-32)

• 槽线 (Slotline): 在接地面上刻蚀出一条细缝构成。场主要集中在缝隙中，主模为准TE模。
• 共面波导 (CPW, Coplanar Waveguide): 中心导体带和两侧的接地面在同一平面上。支持准TEM模，非常适合与芯片进行平面连接（例如，通过探针测试）。
• 鳍线 (Finline): 常用于毫米波频段，是在金属波导中插入印刷有金属鳍状条的介质基片构成。它兼具微带线易于集成和波导损耗低的优点。
• 脊波导 (Ridge Waveguide): 在矩形波导的宽壁上增加一个或多个向内的金属脊。这样做可以降低主模的截止频率，从而大大拓宽单模工作的带宽。

6. ✨ 各类传输线特性对比

#

(对应 PPT: P33)

这张表格是本讲的精华之一，必须掌握！

🔗 知识关联与应用

#

• 承上启下：本讲学习的平面传输线，其所有特性参数（特性阻抗 $Z_c$、传播常数 $\beta$、衰减常数 $\alpha$ 等）都源于我们之前学习的通用传输线理论。而对 TEM、TE、TM 模的分析，则建立在电磁场理论和麦克斯韦方程组的基础上。
• 现实应用：
  1. 印刷电路板 (PCB): 你电脑主板、手机里密密麻麻的线路，绝大多数都是微带线或带状线结构，它们负责CPU、内存、射频芯片之间的高速信号传输。
  2. 微波集成电路 (MIC/MMIC): 各种射频/微波器件，如滤波器、耦合器、功分器、放大器等，都是通过在基片上设计特定形状和尺寸的微带线来实现的。我们刚刚用公式计算线宽，就是这类设计的最基础一步。

🤔 引导式提问

#

1. 为什么带状线传输的是纯 TEM 模，而结构相似的微带线却只能传输"准 TEM"模？这种差异给两种线在色散特性上带来了什么根本性的不同，并如何影响它们在高频应用中的选择？
2. 奇偶模分析法是一种"分而治之"的巧妙思想。在分析对称耦合微带线时，奇模和偶模的等效介电常数（$\epsilon_{eo}, \epsilon_{ee}$）哪个更大？为什么？这又会导致奇模和偶模的波速有什么差异？（提示：思考奇偶模的电场线分布有何不同）
3. 对比PPT P33中的表格，如果一个应用要求极高的功率容量和极低的损耗（如雷达馈线），你会选择哪种传输线？如果要求极高的集成度和极低的成本（如消费电子产品），你又会选择哪种？这背后的物理原因是什么？

💡 本讲总结

#

本讲我们系统学习了现代射频电路的基石——平面传输线。从最简单的平板波导出发，我们详细剖析了两种最重要的平面线：带状线和微带线。核心在于理解它们的场模（TEM vs. 准TEM），并掌握其特性阻抗、等效介电常数等关键参数的分析与综合计算公式。我们还接触了用于分析耦合线的强大工具——奇偶模法，并对槽线、共面波导等其他结构有了初步认识。通过最后的特性对比，我们明确了不同传输线在实际工程应用中的优势与劣用场景。
