射频电路12 基本元件

好的，我们已经掌握了如何用网络参数这门"语言"来描述和分析微波"黑箱"。现在，是时候打开这些"黑箱"，看看里面究竟是由什么构成的了。本讲，我们将深入探讨构成现代射频电路的各种基本元件，从宏伟的波导到精巧的微带。

🌟 欢迎来到第12讲：基本元件

#

(对应 PPT: P1-40)

在之前的学习中，我们一直将传输线视为理想的、均匀的通道。然而，真实的射频世界充满了各种不连续性——弯角、阶梯、缝隙等等。这些不连续性，有些是我们需要避免的"寄生虫"，有些则是我们为了实现特定功能（如滤波、匹配）而精心设计的"功能模块"。

本讲的目标，就是学会识别和理解这些不连续性，并将它们等效为我们熟悉的集总元件（L、C）模型。掌握了这项技能，你就能看懂复杂的射频版图，并为自己动手设计电路打下坚实的基础。

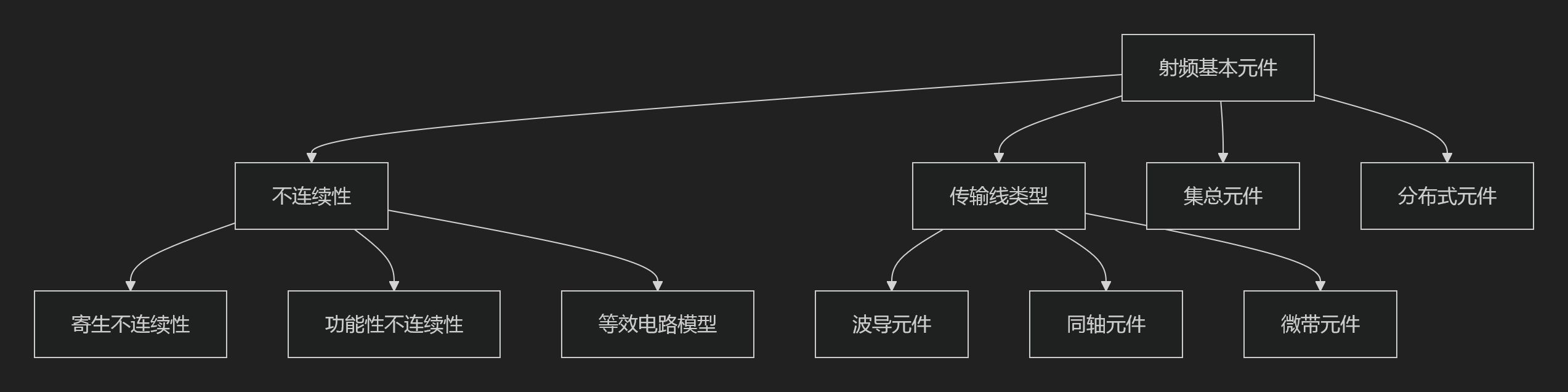

📚 本讲知识地图

#

📝 本讲主要内容

#

1. 引言：不连续性就是元件

#

(对应 PPT: P3-4)

• 核心观点: 在射频和微波频段，几乎所有的无源基本元件（电感、电容）都是通过在均匀传输线上人为引入不连续性来实现的。
• ✨ 生动比喻: 一条平坦顺畅的高速公路（均匀传输线）只能实现运输功能。如果你在路上设置一个减速带（不连续性），它就具备了"减速"的功能；如果你修一个环岛（不连续性），它就具备了"转向"和"缓冲"的功能。这些"减速带"和"环岛"就是我们的射频元件。
• 分类:
  • 寄生不连续性: 设计中不希望出现，但工艺上难以避免的，如传输线弯角、不同线宽的连接处。
  • 功能性不连续性: 为了实现特定电路功能而有意设计的，如后面会讲到的各种膜片、阶梯等。
• 分析方法: 我们的任务就是为这些不连续性建立精确的等效电路模型（通常是L、C的组合）或网络参数模型（S参数等）。

2. 波导元件：大功率世界的"积木"

#

(对应 PPT: P5-15)

波导因其功率容量大、损耗低的特点，常用于雷达、卫星等大功率系统。其元件通过改变波导的内部金属边界实现。

2.1. 膜片 (Diaphragm) 与窗 (Iris)

#

• ✨ 生动比喻: 想象波导是一条水管，电磁波是水流。在水管中插入不同形状的挡板（膜片），就会对水流产生不同的影响。

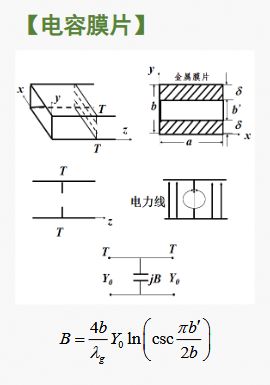

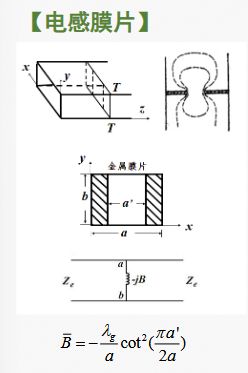

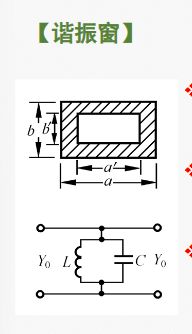

【图片：电容膜片、电感膜片、谐振窗的结构及其等效电路图】

2.2. 调谐螺钉 (Tuning Screw)

#

• 结构: 从波导宽边中心插入一根可调节深度的金属螺钉。
• 工作原理:
  • 浅插入 (< λ/4): 螺钉尖端主要扰动电场，使电场能量集中，等效为并联电容。
  • 深插入 (≈ λ/4): 存在一个深度使得感性效应和容性效应相当，发生谐振。
  • 更深插入 (> λ/4): 螺钉上感应的纵向电流产生的磁场占主导，等效为并联电感。
• 应用: 作为可变电抗元件，用于匹配网络和可调滤波器的调谐。

2.3. 波导阶梯 (Waveguide Step)

#

• 定义: 两种不同截面尺寸的波导直接相连形成的不连续性。
• E面阶梯: 沿电场方向（窄边 b）尺寸变化。类似于电容膜片的一半，等效为并联电容。
• H面阶梯: 沿磁场方向（宽边 a）尺寸变化。类似于电感膜片的一半，等效为并联电感。

2.4. 短路活塞 (Shorting Plunger)

#

• 功能: 提供一个可移动的理想短路面，用于制作可调谐振腔或匹配网络。
• 扼流式活塞: 为解决"紧密接触导致滑动困难"和"松散接触导致短路不良"的矛盾，采用扼流结构。
  • 原理: 活塞与波导壁之间不直接接触，通过一个λ/4的扼流槽结构，将活塞接触面的"开路"（机械间隙）状态映射到实际需要的"短路"（电气特性）面。这大大提高了电气性能和机械可靠性。

3. 微带不连续性：PCB上的"微雕艺术"

#

(对应 PPT: P19-26)

微带线是现代射频电路最常用的传输线形式。其不连续性对电路性能影响极大。

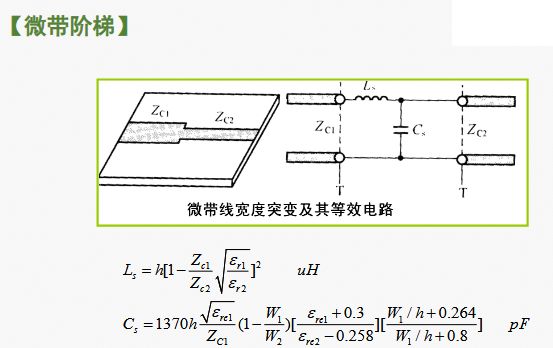

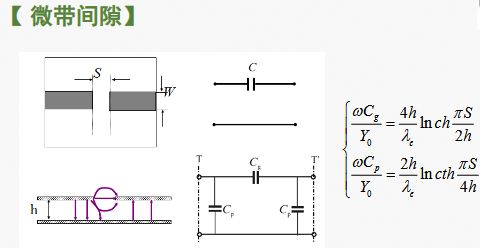

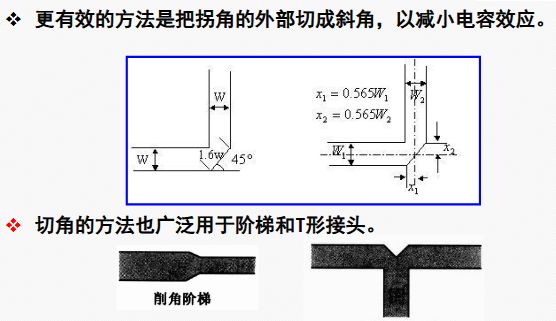

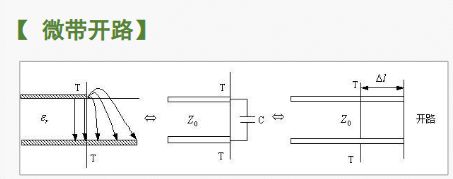

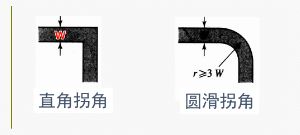

【图片：微带开路、间隙、阶梯、直角拐角和切角的结构及等效电路图】

• 交叉指形电容: 为了在微带上实现较大的电容值（pF量级），可以采用交叉指形缝隙结构，通过增加指条的长度和数量来增大耦合电容。

4. 集总元件：当"理想"遭遇"高频"

#

(对应 PPT: P27-30)

• 挑战: 在射频频段，由于元件尺寸可与波长相比拟，以及材料的损耗，我们熟悉的低频集总元件（R, L, C）不再"纯粹"。
• 高频等效电路:
  • 片式电阻: 一个理想电阻 R 串联一个小的寄生电感 L，再并联一个小的寄生电容 C。
  • 片式电容: 一个理想电容 C 串联一个等效串联电阻(ESR) 和等效串联电感(ESL)。
  • 片式电感: 一个理想电感 L 串联一个寄生电阻 R，再并联一个寄生电容 C。
• 自谐振频率 (SRF):
  • 对于电容和电感，其自身的寄生电感和电容会在某个频率发生谐振，这个频率就是自谐振频率。
  • 在SRF以下，元件呈现其原有特性（电容呈容性，电感呈感性）；在SRF以上，其特性会反转！ 这是射频元件选型时至关重要的考量。

5. 高/低阻抗线：用传输线"伪装"L和C

#

(对应 PPT: P31-34)

• 核心思想: 一小段（电长度 $\theta \ll \pi/2$）无耗传输线，可以等效为一个简单的 T 型或 π 型 LC 网络。
• 推导与结论: 通过比较短传输线的ABCD矩阵与T/π型网络的ABCD矩阵，可以得到： $$ \frac{1}{2}X_l \approx Z_0 \tan(\theta/2) \approx Z_0 \frac{\theta}{2} $$ $$ B_c \approx Y_0 \sin\theta \approx Y_0 \theta $$
  • ✨ 关键结论:
    1. 高阻抗短截线 ($Z\_0$ 大): 其串联电抗 $X\_l$ 很大，而并联电纳 $B\_c$ 很小。忽略并联支路，等效为一个串联电感。
    2. 低阻抗短截线 ($Z\_0$ 小): 其串联电抗 $X\_l$ 很小，而并联电纳 $B\_c$ 很大。忽略串联支路，等效为一个并联电容。
• 工程应用: 这是分布式参数设计的基础。在无法使用集总元件或希望获得更好性能的场合（尤其是在高频段），工程师会用一小段窄线（高Z）来代替电感，用一小段宽线（低Z）来代替电容，来构建滤波器、匹配网络等。这种设计方法被称为高低阻抗线设计法。

🔗 知识关联与应用

#

• 承上启下: 本讲学习的所有"元件"，本质上都是上一讲讨论的"微波网络"。我们今天做的事情，就是把各种物理上的不连续性结构（第12讲内容）与它们的网络参数模型（第10讲内容）和等效电路模型联系起来。
• 现实应用:
  1. 步进阻抗低通滤波器 (Stepped-Impedance LPF): 这是最经典的分布式滤波器之一。它就是由多段高阻抗线（作电感）和低阻抗线（作电容）交替级联而成。你看到的PCB板上一段很细的线接着一段很粗的线，很可能就是这种滤波器结构。
  2. 芯片封装建模: 芯片的焊盘、引线键合（wire bond）或倒装焊球（solder ball）都是典型的不连续性。为了确保芯片在高速工作时的信号完整性，工程师必须用电磁仿真软件（如HFSS, CST）提取这些不连续性的S参数，并建立精确的RLC等效电路模型，用于整个系统的仿真。

🤔 引导式提问

#

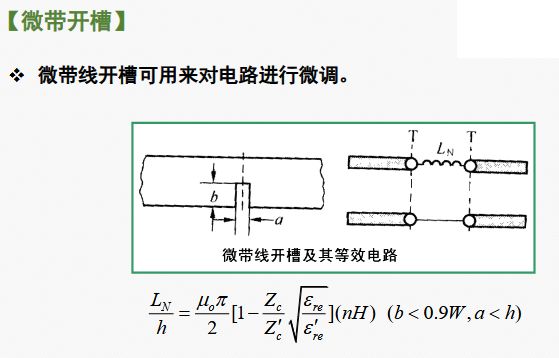

1. 为什么在波导中，E面不连续性（如电容膜片）通常等效为并联电容，而微带线中的开槽（阻碍横向电流）却等效为串联电感？请从场/电流分布的角度解释这种"串/并联"差异的根源。
2. 在选择一个用于10GHz电路的1pF表贴电容时，你发现有A、B两款。A的自谐振频率(SRF)是12GHz，B的SRF是8GHz。你会选择哪一款？为什么？如果误用了B款，电路可能会出现什么问题？
3. 我想用微带线实现一个简单的LC低通滤波器。请你描述一下，在PCB版图上，这个滤波器看起来会是什么样子？（提示：结合高/低阻抗线的概念）

💡 本讲总结

#

本讲我们揭开了射频元件的神秘面纱，核心在于理解"不连续性即元件“的思想。我们系统地学习了波导、同轴和微带这三大类传输线中各种不连续性的物理成因及其等效电路模型。我们还探讨了集总元件在高频下的"非理想"特性及其关键的自谐振频率概念。最后，我们掌握了一项极为重要的设计技巧：使用高/低阻抗短截线来等效实现串联电感和并联电容，为设计分布式参数电路奠定了理论基础。通过本讲学习，我们成功地将抽象的电路理论与具体的物理结构联系在了一起。
