🌟 欢迎来到第14讲：微波滤波器

#

(对应 PPT: P1-46)

在拥挤的电磁波频谱中，如何确保我们的手机只接收到来自基站的信号，而不被广播、WiFi或其他手机的信号干扰？答案就是滤波器。本讲，我们将系统地学习微波滤波器的设计方法论——插入损耗法。

我们的目标是掌握一套"食谱式"的设计流程：从给定的技术指标（通带、阻带、衰减）出发，通过查阅"菜谱"（低通原型），计算出"配料"用量（g值），最终"烹饪"出实际的滤波器电路。这套方法是所有现代射频工程师的必备核心技能。

📚 本讲知识地图

#

%%{init: {'theme':'base', 'themeVariables': {
    "background": "#0f172a",
    "primaryColor": "#1e293b",
    "primaryTextColor": "#e0f2fe",
    "primaryBorderColor": "#ffd814ff",
    "lineColor": "#7dd3fc",
    "textColor": "#256cc2ff"
} } }%%
flowchart TD
    A[微波滤波器设计] --> B[插入损耗法]
    B --> C[技术指标]
    C --> C1[通带]
    C --> C2[阻带]
    C --> C3[过渡带]
    B --> D[设计流程]
    D --> D1[1.确定响应函数]
    D1 --> D1a[最平坦型]
    D1 --> D1b[等波纹型]
    D1 --> D1c[椭圆函数型]
    D --> D2[2.综合低通原型]
    D2 --> D2a[归一化 ωc=1, Z₀=1]
    D2 --> D2b[计算阶数 n 和 g值]
    D --> D3[3.频率变换]
    D3 --> D3a[LPF -> LPF]
    D3 --> D3b[LPF -> HPF]
    D3 --> D3c[LPF -> BPF]
    D3 --> D3d[LPF -> BSF]
    D --> D4[4.反归一化 & 实现]
    D4 --> D4a[计算实际L, C值]
    D4 --> D4b[物理实现]
    D4b --> D4b1[集总元件]
    D4b --> D4b2[分布式元件]
    subgraph SG1[核心概念]
        B
        D2
        D3
    end

📝 本讲主要内容

#

1. 基本概念与技术指标

#

(对应 PPT: P3-7)

• 定义: 滤波器是一种具有频率选择性的二端口网络，用于分离有用频率信号和无用频率信号。

• 核心描述: 滤波器的幅频特性通常用工作衰减（即插入损耗 $L_A$）来描述。 $$ L_A = 10\lg\frac{P_{in}}{P_L} = 10\lg\frac{1}{|S_{21}|^2} = -20\lg|S_{21}| \quad (dB) $$

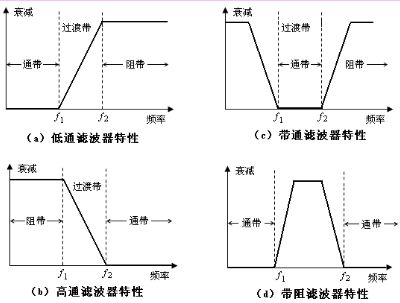

• 分类:

  • 低通滤波器 (LPF): 只允许低频信号通过。
  • 高通滤波器 (HPF): 只允许高频信号通过。
  • 带通滤波器 (BPF): 只允许特定频带内的信号通过。
  • 带阻滤波器 (BSF): 阻止特定频带内的信号通过。

• 技术指标 (以低通为例): 【图片：滤波器的实际衰减特性曲线图，并标注以下指标】

  • 通带 (Passband): 信号可以顺利通过的区域。
    • 截止频率 $\omega_c$ (或 $f_c$): 通带的边界。
    • 通带最大衰减 $L_{Ar}$: 通带内允许的最大信号衰减量（如 0.1dB）。
  • 阻带 (Stopband): 信号被强烈抑制的区域。
    • 阻带边频 $\omega_s$ (或 $f_s$): 阻带的起始边界。
    • 阻带最小衰减 $L_{As}$: 阻带内必须达到的最小信号衰减量（如 40dB）。
  • 过渡带 (Transition Band): 介于通带和阻带之间的区域，衰减特性在此急剧变化。过渡带越窄，滤波器的选择性（陡峭程度）越好。

2. 低通原型滤波器：设计的"标准模板"

#

(对应 PPT: P8-16)

• 为什么要用原型？
  • 专业定义: 低通原型滤波器 (Low-pass Prototype) 是一个经过归一化处理的低通滤波器，其截止角频率 $\omega'_c=1$，源/负载阻抗 $Z_0=1$。
  • ✨ 生动比喻: 原型就像一个服装设计里的"标准人台模特"。设计师先在这个标准模特上设计出衣服的款式（确定g值），然后再根据具体客户的身材（目标频率和阻抗）进行放大或缩小（反归一化），最终制成合身的衣服。这大大简化了设计流程。
• 插入损耗函数与响应类型: 滤波器的设计，本质上是寻找一个数学函数来逼近理想的"砖墙"响应。 $$ L_A(\omega) = 10\lg[1 + P(\omega^2)] $$ 根据多项式 $P(\omega^2)$ 的不同，主要有三种经典的响应类型：

2.1. 最平坦型 (Butterworth) 滤波器

#

• 衰减函数: $$ L_A(\omega') = 10\lg(1 + (\omega')^{2n}) $$ (PPT中的 $\epsilon$ 在Butterworth原型中通常取1)
• 设计步骤:
  1. 确定阶数 n: 根据阻带指标 ($L_{As}$ 和 $\omega'_s$) 计算所需的最小阶数。
  2. 确定元件值 $g_k$: 阶数 n 确定后，原型滤波器的归一化电感/电容值 ($g_k$) 可以通过查表或公式直接得到： $$ g_k = 2\sin[\frac{(2k-1)\pi}{2n}] \quad (k=1, 2, ..., n) $$ $$ g_{n+1} = 1 \quad (\text{归一化负载})$$
     • $g_k$ 值交替代表串联电感和并联电容（或反之）。

2.2. 等波纹型 (Chebyshev) 滤波器

#

• 衰减函数: $$ L_A(\omega') = 10\lg[1 + \epsilon^2 T_n^2(\omega')] $$
  • $T_n(\omega')$: n阶第一类切比雪夫多项式。
  • $\epsilon$: 与通带波纹大小 ($L_{Ar}$) 相关。
• 特点: 在付出通带平坦性的代价后（允许有波纹），获得了比同阶Butterworth滤波器更陡峭的过渡带。
• 设计步骤:
  1. 计算 $\epsilon$ 和阶数 n: 根据通带和阻带指标 ($L_{Ar}, L_{As}, \omega'_s$) 计算。
  2. 确定元件值 $g_k$: 计算方法比Butterworth复杂，通常直接查设计手册或使用软件计算。

3. 低通滤波器的实现：从g值到物理电路

#

(对应 PPT: P17-35)

这是将抽象原型变为现实的关键一步。

3.1. 设计全流程

#

1. 明确技术指标: $f_c, f_s, L_{Ar}, L_{As}, Z_0$。
2. 选择响应函数: 根据对通带平坦度和过渡带陡峭度的要求选择 Butterworth 或 Chebyshev。
3. 综合低通原型: 计算阶数 n，并确定所有 $g_k$ 值。
4. 反归一化 (De-normalization): 将原型的 $g_k$ 值转换为实际的 L 和 C 值。
   • 阻抗变换: 乘以 $Z_0$。
   • 频率变换: 除以 $\omega_c$。 $$ L_{k, actual} = \frac{g_k Z_0}{\omega_c} \quad (对于电感) $$ $$ C_{k, actual} = \frac{g_k}{Z_0 \omega_c} \quad (对于电容) $$
5. 物理实现: 选择合适的元件来实现计算出的 L 和 C。
   • 集总元件: 使用表贴电感、电容，适用于较低射频频段。
   • 分布式元件: 使用高/低阻抗传输线、短截线等，适用于微波频段。

3.2. ✨ 设计实例：步进阻抗微带低通滤波器

#

(对应 PPT: P27-35)

这是一个将所有理论融会贯通的经典实例。

• 核心思想: 利用上一讲的结论，用高阻抗微带线（窄线）等效串联电感，用低阻抗微带线（宽线）等效并联电容。
• 实现步骤:
  1. 完成上述流程1-4步，得到实际的 L, C 值。
  2. 选定微带基板材料（$\epsilon_r, h$）。
  3. 为高/低阻抗线选择合适的阻抗值（如 $Z_{high}=90\Omega, Z_{low}=20\Omega$）。
  4. 使用微带线综合公式计算出高/低阻抗对应的线宽 $W_{high}, W_{low}$。
  5. 使用等效公式，将 L, C 值转换为对应高/低阻抗线的物理长度 $l$。
  6. 修正与仿真: 考虑阶梯、开路端等不连续性的影响，对长度进行修正，并利用电磁仿真软件（如Microwave Office, ADS）进行最终的优化和验证。

4. 频率变换：从低通到一切

#

(对应 PPT: P36-44)

• 核心思想: 任何高通、带通、带阻滤波器的设计，都可以通过对一个设计好的低通原型进行数学上的"频率映射"来完成。
• ✨ 生动比喻: 这就像一个"万能翻译器"。你只需要精通"低通原型"这门"母语"，就可以通过不同的"翻译规则"（频率变换公式），将其"翻译"成"高通"、“带通"等任何"外语”。

🔗 知识关联与应用

#

• 承上启下: 滤波器的设计是前面所有知识的集大成者。它基于谐振器理论（每个LC节都是一个谐振单元），使用网络综合法来确定元件值，用S参数（插入损耗$S_{21}$）来定义其性能，并最终通过基本元件（集总或分布式）来实现物理结构。
• 现实应用:
  1. 通信基站双工器: 双工器是收发信机的核心部件，它由一个带通滤波器（接收通道）和一个带通滤波器（发射通道）组合而成，确保收发信号互不干扰。其设计严格遵循本讲所述的方法论。
  2. 镜像抑制混频器: 在超外差接收机中，一个高Q值的带通滤波器（射频前端滤波器）被用来滤除会引起镜像干扰的频率，这是保证接收机性能的关键。

🤔 引导式提问

#

1. 在设计一个滤波器时，如果客户要求"过渡带要尽可能地窄"，这主要会影响你对哪个设计参数的选择？（提示：阶数n还是响应类型？）如果客户同时要求"通带必须绝对平坦"，这又会如何限制你的选择？
2. 为什么在从低通原型变换到带通滤波器时，原型的每一个电感/电容都会"分裂"成一个LC谐振电路？这在物理上意味着什么？（提示：从谐振的角度思考）
3. 在用高低阻抗微带线实现低通滤波器时，仿真结果显示截止频率比理论计算值偏低。你认为最可能的原因是什么？应该如何修正设计？（提示：回顾微带不连续性的等效电路模型）

💡 本讲总结

#

本讲我们系统地学习了微波滤波器设计的核心方法——插入损耗法。我们从理解滤波器的技术指标入手，掌握了整个设计流程的灵魂：低通原型。我们对比了两种主要的响应类型——Butterworth（最平坦）和Chebyshev（更陡峭），并学会了如何根据指标计算原型参数（g值）。更重要的是，我们掌握了强大的频率变换技术，能够将一个低通原型"变身"为高通、带通、带阻等任意类型的滤波器。最后，通过设计实例，我们将理论计算与物理实现（特别是用分布式高低阻抗线）紧密结合，完成了从需求到电路版图的全过程。
