射频电路13 微波谐振器

🌟 欢迎来到第13讲：微波谐振器

#

(对应 PPT: P1-35)

在前面的学习中，我们讨论了信号的传输（传输线）和处理（网络与元件）。今天，我们将聚焦于如何储存和选择电磁能量。微波谐振器就是实现这一功能的"能量陷阱"和"频率筛子"。它的作用与乐器中的音叉或吉他的琴弦类似，只对特定频率的能量产生强烈的共鸣。

本讲的目标是让你深入理解谐振的核心概念——品质因数Q值，并掌握从经典的RLC电路到各种分布式谐振器（传输线、谐振腔、微带）的工作原理和设计基础。这是设计滤波器、振荡器等关键射频系统的必备知识。

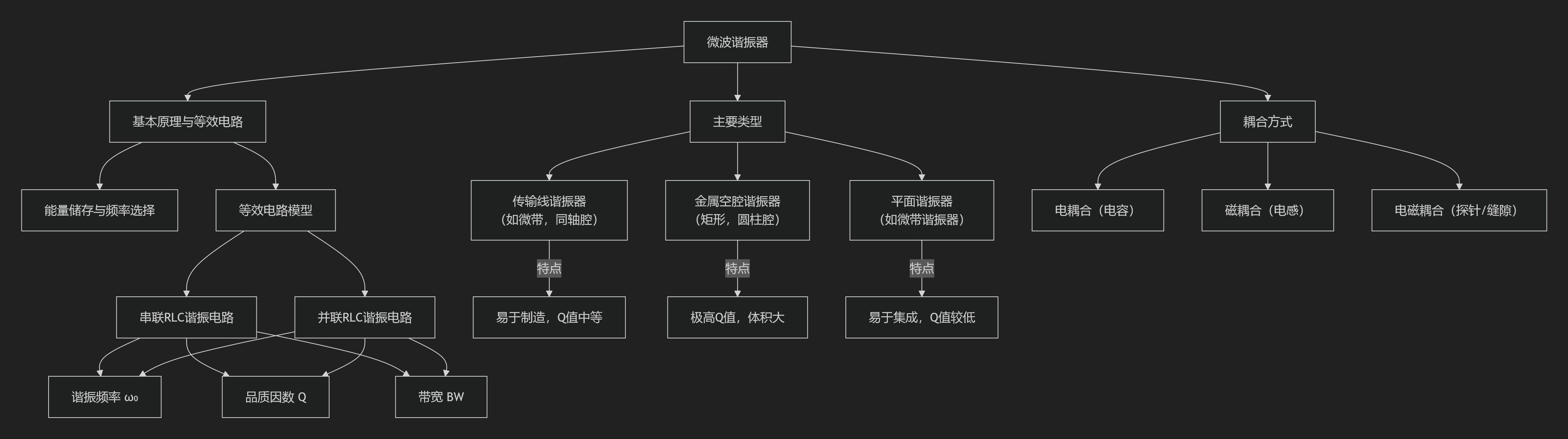

📚 本讲知识地图

#

📝 本讲主要内容

#

1. RLC谐振电路：所有谐振器的理论基石

#

(对应 PPT: P4-11)

在谐振频率附近，任何复杂的单模微波谐振器都可以等效为一个简单的串联或并联RLC电路。理解这个基础模型至关重要。

1.1. 谐振条件

#

• 专业定义: 当电路中磁场储能的平均值 ($W_m$) 与电场储能的平均值 ($W_e$) 相等时，电路发生谐振。 $$ W_m = W_e $$
• ✨ 生动比喻: 谐振就像一个完美无瑕的秋千。在最高点，所有能量都是势能（电场能）；在最低点，所有能量都是动能（磁场能）。谐振就是这两种能量以特定频率完美、持续地来回转换，而外界只需提供极小的推力（补充损耗）就能维持摆动。
• 数学表达: 在谐振角频率 $\omega_0$ 时，电路的电抗部分为零，输入阻抗/导纳为纯实数。
  • 串联谐振: $Z_{in} = R+j(\omega L - \frac{1}{\omega C}) \Rightarrow \omega_0 = \frac{1}{\sqrt{LC}}$, 此时 $Z_{in} = R$ (阻抗最小)。
  • 并联谐振: $Y_{in} = G+j(\omega C - \frac{1}{\omega L}) \Rightarrow \omega_0 = \frac{1}{\sqrt{LC}}$, 此时 $Y_{in} = G$ (导纳最小，阻抗最大)。

1.2. ✨ 品质因数 (Quality Factor, Q值)

#

• 专业定义: Q值是衡量谐振器性能的核心指标，定义为谐振时，在一个周期内储存的平均能量与消耗的能量之比的 $2\pi$ 倍。通常简化为： $$ Q = \omega_0 \frac{\text{谐振时储存的总能量}}{\text{平均损耗功率}} = \omega_0 \frac{W_m + W_e}{P_L} $$
• ✨ 生动比喻: Q值就是钟声的"悠扬程度"。一口高Q值的古钟，敲一下可以余音绕梁很久（能量储存能力强，损耗慢）。而一口低Q值的劣质钟，敲一下声音很快就消失了（能量损耗快）。
• 计算公式:

1.3. 半功率带宽 (Bandwidth, BW)

#

• 定义: 谐振器响应的功率下降到峰值一半（-3dB）时对应的频率宽度。
• 与Q值的关系: $$ BW = \frac{f_0}{Q} \quad \text{或} \quad \Delta\omega = \frac{\omega_0}{Q} $$
• 工程意义: 这个公式是谐振器理论的精髓！它告诉我们：
  • 高Q值 $\Leftrightarrow$ 窄带宽 $\Leftrightarrow$ 频率选择性好 (像个锐利的筛子)。
  • 低Q值 $\Leftrightarrow$ 宽带宽 $\Leftrightarrow$ 频率选择性差 (像个粗糙的筛子)。

2. 传输线谐振器

#

(对应 PPT: P12-15)

• 原理: 当一段传输线的终端为开路或短路时，入射波和反射波会叠加形成驻波。在特定频率下，如果传输线的长度恰好使得首末两端的能量能够持续来回振荡，就形成了谐振。
• ✨ 生动比喻: 就像拨动一根两端固定的吉他弦，只有当弦长是半波长的整数倍时，琴弦才能稳定地振动发出悦耳的声音。
• 谐振条件总结:

3. 谐振腔 (Cavity Resonator)

#

(对应 PPT: P16-28)

• 定义: 由封闭的金属腔体构成的三维谐振器。
• 特点:
  • 极高的Q值: 电磁场被完全限制在金属壁内，没有辐射损耗。壁电流损耗和介质损耗（通常为空腔）极低。Q值可达数千甚至上万。
  • 多模特性: 腔体可以在多个离散的频率点上谐振，对应不同的电磁场分布模式（TEmnp, TMmnp）。
• 矩形谐振腔:
  • 结构: 一段两端被金属板短路的矩形波导。
  • 谐振条件: 腔体长度 l 必须是腔内导波波长 $\lambda_g$ 的半整数倍 ($l = p\frac{\lambda_g}{2}$)。
  • 谐振频率: $$ f_{mnp} = \frac{1}{2\sqrt{\mu\epsilon}} \sqrt{(\frac{m}{a})^2 + (\frac{n}{b})^2 + (\frac{p}{l})^2} $$ 其中 (m, n, p) 是沿 (x, y, z) 方向的半驻波波数，至少有两个不为零。
  • 主模: 谐振频率最低的模式，通常是 TE₁₀₁ 模。
  • 应用: 微波炉的加热腔就是一个"多模腔"，通过激励多种模式使加热更均匀。
• 圆柱谐振腔:
  • 结构: 一段两端被金属板短路的圆波导。
  • 重要模式:
    • TM₀₁₀模: 谐振频率只与半径有关，与腔长无关。常用于制作波长计。
    • TE₀₁₁模: 腔壁上只有周向电流，没有纵向电流。这使得它在由两段构成的可调谐振器中，缝隙处没有电流中断，损耗极小，具有非常高的Q值。
    • TE₁₁₁模: 主模，场分布与矩形腔的TE₁₀₁模类似。

4. 微带谐振器

#

(对应 PPT: P30)

• 结构: 在介质基板上的一段微带贴片，形状可以是矩形、圆形、环形等。
• 原理: 贴片边缘近似为开路边界，电磁波在边界处发生反射形成驻波，从而引起谐振。可以看作是被"压扁"的谐振腔。
• 特点:
  • Q值较低（几十到几百），因为有辐射损耗和介质损耗。
  • 尺寸小，成本低，易于与其它电路集成，是现代MMIC和射频PCB设计中的主流谐振器形式。

5. 谐振器的耦合与激励

#

(对应 PPT: P32-33)

• 目的: 为了让谐振器工作，必须有办法将外部电路的能量"喂"进去，并将谐振后的能量"取"出来。这个能量交换的过程就是耦合。
• ✨ 生动比喻: 无论钟造得多好，你总得有办法去敲它（输入耦合），并且能听到钟声（输出耦合）。
• 耦合方式:
  • 电耦合 (容性耦合): 将耦合结构（如探针、微带线）放置在谐振器电场最强的区域。
  • 磁耦合 (感性耦合): 将耦合结构（如小线环）放置在谐振器磁场最强的区域。
  • 电磁耦合: 通过缝隙、小孔等结构，同时与电场和磁场发生耦合。

🔗 知识关联与应用

#

• 承上启下: 本讲的谐振器，特别是传输线和谐振腔，其理论基础源于我们之前学习的传输线理论和电磁场理论中的驻波概念。而谐振器在谐振点附近的等效RLC模型，又将其与经典的电路理论紧密联系起来。
• 现实应用:
  1. 手机滤波器: 你手机里的各种频段选择，都依赖于由多个微带谐振器或声表面波（SAW）谐振器级联构成的滤波器。滤波器的中心频率由谐振器的谐振频率决定，其带宽则由谐振器的Q值和耦合强度共同决定。
  2. 雷达/通信系统中的本振 (Local Oscillator): 所有无线通信系统都需要一个极其稳定的高频时钟信号源（振荡器），其核心就是一个高Q值的谐振器（如介质谐振器DRO），它像钟摆一样"锁定"振荡器的频率。
  3. 微波加热: 微波炉利用了矩形谐振腔在2.45GHz的谐振来高效地将电磁能转换为食物中水分子的内能。

🤔 引导式提问

#

1. Q值有两个看似不同的理解：一个是"能量储存/能量损耗"，另一个是"中心频率/带宽"。请你解释一下，为什么"损耗越小"必然导致"带宽越窄"？这两个物理图像是如何统一的？
2. 为什么TE₀₁₁模圆柱谐振腔的Q值特别高？请从其腔壁电流分布的特点来分析。（提示：对比其他模式，思考电流路径和可能的中断）
3. 我要设计一个工作在10GHz的窄带带通滤波器，手头有两种谐振器可选：一种是微带谐振器（Q=100），另一种是波导谐振腔（Q=5000）。不考虑成本和尺寸，你会选择哪种？为什么？

💡 本讲总结

#

本讲我们深入探索了射频电路的"心脏"——微波谐振器。我们从RLC谐振模型出发，掌握了谐振频率、品质因数Q和带宽这三大核心参数及其相互关系。我们系统学习了将谐振概念从集总电路推广到分布式系统的各种实现方式，包括传输线谐振器、具有极高Q值的谐振腔（矩形和圆柱），以及易于集成的微带谐振器。最后，我们了解了如何通过耦合结构与外部电路进行能量交换。掌握谐振器是理解和设计频率选择性电路（如滤波器、振荡器）的关键一步。
