射频电路10 微波网络基础

🌟 欢迎来到第10讲：微波网络基础

#

(对应 PPT: P1-32)

在上一讲中，我们学习了各种高频信号的"道路"（平面传输线）。然而，一个完整的射频系统远不止是笔直的公路，它还包含了各种"交叉路口"、“立交桥"和"功能区”（如滤波器、放大器等）。直接用麦克斯韦方程组去分析整个复杂的交通系统是极其困难的。因此，本讲我们将引入一种强大的"黑箱"思想——微波网络方法。

我们的目标是：学会用统一的数学语言（网络矩阵）来描述任何一个射频/微波"黑箱"的外部特性，而无需关心其内部复杂的电磁场细节。这将是我们分析和设计高级射频电路的基石。

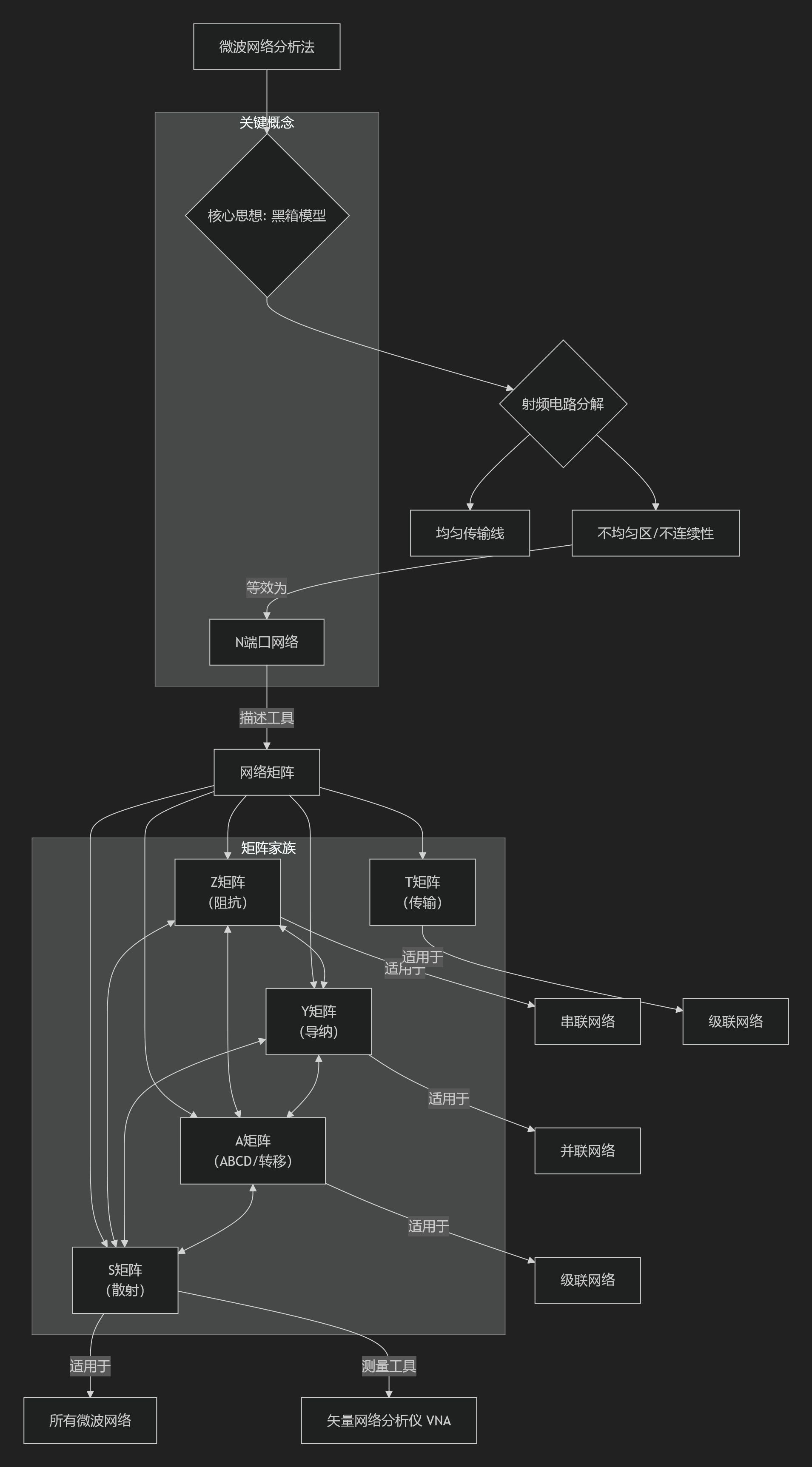

📚 本讲知识地图

#

📝 本讲主要内容

#

1. 为什么需要微波网络？ (The “Why”)

#

(对应 PPT: P3-7)

1.1. 射频电路的构成

#

• 专业定义：任何复杂的射频电路，都可以看作是由若干段均匀传输线和若干个不均匀区域（或不连续性结构）互连而成的。
  • 射频电路 = 传输线 + 不均匀区
• ✨ 生动比喻：想象一个乐高模型。均匀传输线就是那些标准的、长短不一的"积木条"，而不均匀区就是各种"接头"、“弯角”、“功能块”（比如带轮子的、带螺旋桨的）。直接用物理定律去分析整个模型的受力情况非常复杂。

1.2. 微波网络分析法：化繁为简的艺术

#

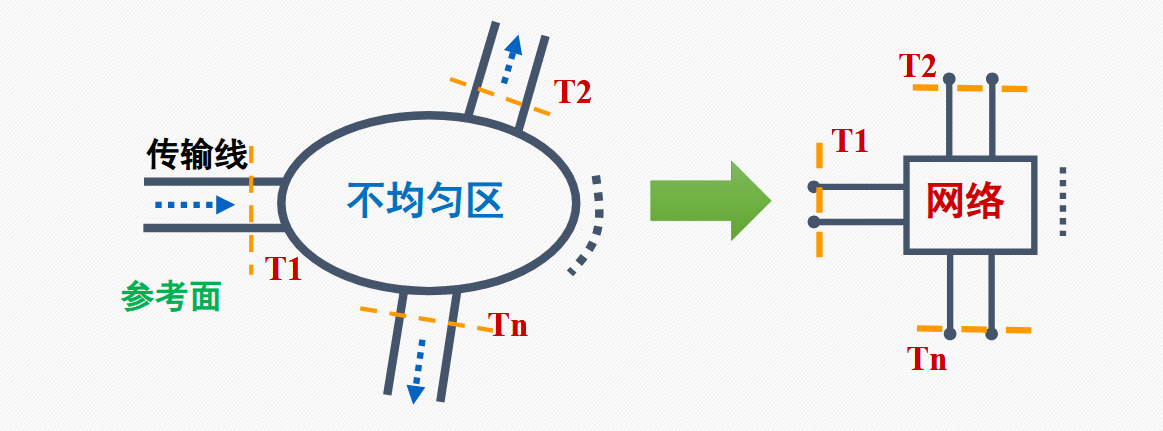

• 核心思想：我们不直接求解整个电路复杂的电磁场方程，而是将电路"切割"成传输线和不均匀区。然后，将每个"不均匀区"视为一个"黑箱"（即网络），只关心其端口（与传输线连接的界面）上的输入输出关系。 【图片：一个复杂射频电路被分解为多个传输线段和代表不均匀区的网络黑箱的示意图】

1.3. 参考面 (Reference Plane)

#

• 专业定义：用于界定均匀传输线与不均匀区（网络）的虚拟界面，通常是传输线的横截面。我们所有的网络参数都是基于这些参考面来定义和测量的。
• ✨ 生动比喻：参考面就是我们给"黑箱"指定的官方"输入/输出插座"。我们要测量的所有信号，都必须在这些指定的插座上进行，而不是随意在黑箱内部找个点。
• 选择原则:
  1. 必须是传输线横截面：这样才有明确的电压、电流或波的概念。
  2. 远离高次模区域：在不连续性附近会激发高次模（倏逝波），它们会快速衰减。参考面应选在这些高次模已衰减到可以忽略的地方，以保证只有主模在传播。
  3. 位置可选：在满足以上条件后，具体位置可灵活选择，以方便计算为准。
  4. 一旦选定，不可更改：网络的所有参数都与参考面的位置绑定。移动参考面，相当于定义了一个全新的网络。

2. 网络矩阵：描述"黑箱"的数学语言

#

(对应 PPT: P8-16)

2.1. Z矩阵 (阻抗矩阵)

#

• 定义：以电流为激励（自变量），电压为响应（因变量）来描述网络。 $$ [U] = [Z][I] $$ 对于一个N端口网络，其展开形式为： $$ \begin{pmatrix} U_1 \\ U_2 \\ \vdots \\ U_n \end{pmatrix} = \begin{pmatrix} Z_{11} & Z_{12} & \cdots & Z_{1n} \\ Z_{21} & Z_{22} & \cdots & Z_{2n} \\ \vdots & \vdots & \ddots & \vdots \\ Z_{n1} & Z_{n2} & \cdots & Z_{nn} \end{pmatrix} \begin{pmatrix} I_1 \\ I_2 \\ \vdots \\ I_n \end{pmatrix} $$
• 物理意义:
  • 自阻抗 $Z_{ii}$: $Z_{ii} = \frac{U_i}{I_i} \bigg|_{I_k=0, k \neq i}$。它表示当其它所有端口都开路时，在端口 i 测得的输入阻抗。
  • 互阻抗/转移阻抗 $Z_{ij}$: $Z_{ij} = \frac{U_i}{I_j} \bigg|_{I_k=0, k \neq j}$。它表示当其它所有端口都开路时，端口 j 的激励电流在端口 i 产生的响应电压。
• 适用场景:

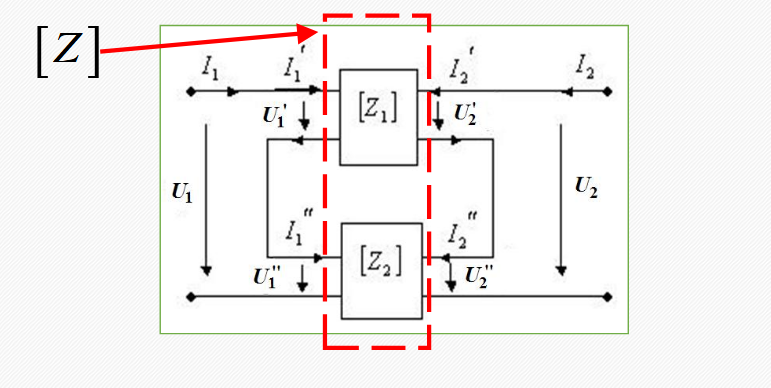

  • 当网络进行串联时，总的Z矩阵等于各个网络Z矩阵之和。这使得Z矩阵在分析串联复合网络时极为方便。 $$ [Z]_{total} = [Z_1] + [Z_2] $$ 【图片：两个二端口网络串联的电路图】

2.2. Y矩阵 (导纳矩阵)

#

• 定义：与Z矩阵对偶，以电压为激励，电流为响应。 $$ [I] = [Y][U] $$
• 物理意义:
  • 自导纳 $Y_{ii}$: $Y_{ii} = \frac{I_i}{U_i} \bigg|_{U_k=0, k \neq i}$。它表示当其它所有端口都短路时，在端口 i 测得的输入导纳。
  • 互导纳/转移导纳 $Y_{ij}$: $Y_{ij} = \frac{I_i}{U_j} \bigg|_{U_k=0, k \neq j}$。它表示当其它所有端口都短路时，端口 j 的激励电压在端口 i 产生的响应电流。
• 适用场景:

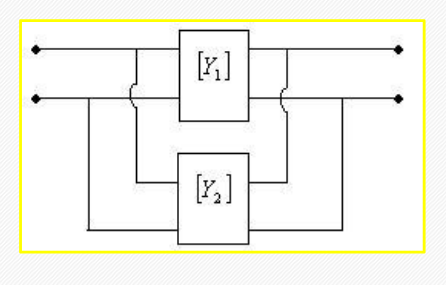

  • 当网络进行并联时，总的Y矩阵等于各个网络Y矩阵之和。 $$ [Y]_{total} = [Y_1] + [Y_2] $$ 【图片：两个二端口网络并联的电路图】

2.3. 奇异网络

#

• 概念：某些网络可能不存在 Z 矩阵或 Y 矩阵（即矩阵奇异或无穷大）。例如，一个串联阻抗没有 Y 矩阵，一个并联导纳没有 Z 矩阵，一个理想变压器两者都没有。这促使我们需要引入更通用的描述方法。

3. ABCD矩阵 (转移矩阵)

#

(对应 PPT: P17-20)

3.1. 定义 (针对二端口网络)

#

• 定义：描述输入端口的电压电流 ($U_1, I_1$)与输出端口的电压电流 ($U_2, -I_2$)之间的关系。 $$ \begin{pmatrix} U_1 \\ I_1 \end{pmatrix} = \begin{pmatrix} A & B \\ C & D \end{pmatrix} \begin{pmatrix} U_2 \\ -I_2 \end{pmatrix} $$
  • 注意：输出端口电流 $I_2$ 的参考方向是流出网络的，因此在公式中带负号。
• ✨ 生动比喻：Z/Y 矩阵像是站在网络外部，描述各个端口之间的"相互影响"。而 ABCD 矩阵则像是站在网络的"一端"，描述信号如何从"上游"（端口1）“转移"到"下游”（端口2）。

3.2. 适用场景

#

• 当多个网络级联（首尾相连）时，总的 ABCD 矩阵等于各个网络 ABCD 矩阵的有序乘积。 $$ [A]_{total} = [A_1][A_2]\cdots[A_n] $$

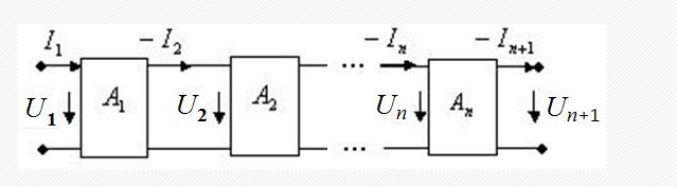

  • 警告：矩阵乘法不满足交换律，相乘的顺序必须与网络级联的物理顺序一致！ 【图片：多个二端口网络级联的电路图】

4. S矩阵 (散射矩阵) - 微波世界的通用语言

#

(对应 PPT: P21-27)

4.1. 引入动机

#

• 在高频领域，直接测量总电压和总电流非常困难，因为探头会引入很大的不连续性。更严重的是，实现理想的"开路"（$Z \to \infty$）和"短路"（$Z \to 0$）几乎是不可能的。
• 然而，测量行波（入射波、反射波）则相对容易，并且实现匹配负载（吸收所有来波，无反射）在工程上是可行的。

4.2. 定义

#

• 核心思想：S矩阵描述的是反射波与入射波之间的线性关系。
• 归一化波变量:
  • 入射波：$a = \frac{U^+}{\sqrt{Z_c}}$
  • 反射波：$b = \frac{U^-}{\sqrt{Z_c}}$
  • 这些变量的平方 $|a|^2$ 和 $|b|^2$ 正比于功率。
• S矩阵方程: $$ [b] = [S][a] $$ $$ \begin{pmatrix} b_1 \\ b_2 \\ \vdots \\ b_n \end{pmatrix} = \begin{pmatrix} S_{11} & S_{12} & \cdots & S_{1n} \\ S_{21} & S_{22} & \cdots & S_{2n} \\ \vdots & \vdots & \ddots & \vdots \\ S_{n1} & S_{n2} & \cdots & S_{nn} \end{pmatrix} \begin{pmatrix} a_1 \\ a_2 \\ \vdots \\ a_n \end{pmatrix} $$
• ✨ 生动比喻：想象你站在一个有多扇门的房间（网络）门口，用手电筒向里面照射一束光（入射波 $a_1$）。S矩阵就是这个房间的"说明书"：
  • $S_{11}$ 告诉你：有多少比例的光会从你进入的这扇门反射回来（反射系数）。
  • $S_{21}$ 告诉你：有多少比例的光会从第2扇门透射出去（传输系数）。
  • …以此类推。
  • 这个过程的前提是：所有其他的门都装上了完美的"吸光板"（匹配负载），不会有多余的光从外面射进来或从内部反射回来。

4.3. 物理意义

#

• $S_{ii}$ (反射系数): $S_{ii} = \frac{b_i}{a_i} \bigg|_{a_k=0, k \neq i}$。表示当其它所有端口都接匹配负载时，端口 i 的反射系数。
• $S_{ji}$ (传输系数): $S_{ji} = \frac{b_j}{a_i} \bigg|_{a_k=0, k \neq i}$。表示当其它所有端口都接匹配负载时，信号从端口 i 到端口 j 的传输系数。

4.4. S参数的巨大优势

#

• 普适性：对于任何无源线性网络，S矩阵始终存在，而Z/Y矩阵可能不存在。
• 易于测量：现代的矢量网络分析仪 (VNA) 就是专门用来精确测量S参数的。
• 功率关系：S参数的模平方直接对应功率的比值。
  • $|S_{11}|^2 = \frac{\text{反射功率}}{\text{入射功率}}$
  • $|S_{21}|^2 = \frac{\text{传输功率}}{\text{入射功率}}$
  • 通常用分贝(dB)表示：$S_{11}(\text{dB}) = 20\log_{10}|S_{11}|$ (常被称为回波损耗)。

4.5. 矩阵转换

#

S矩阵可以和其他矩阵进行相互转换，最常用的是与归一化阻抗/导纳矩阵的转换：

• 从 z 到 s: $$ [s] = ([z] -)([z] +)^{-1} $$ (注：PPT中的公式 {[z]+[1]}^{-1}{[z]-[1]} 是等价的)
• 从 y 到 s: $$ [s] = ( - [y])( + [y])^{-1} $$

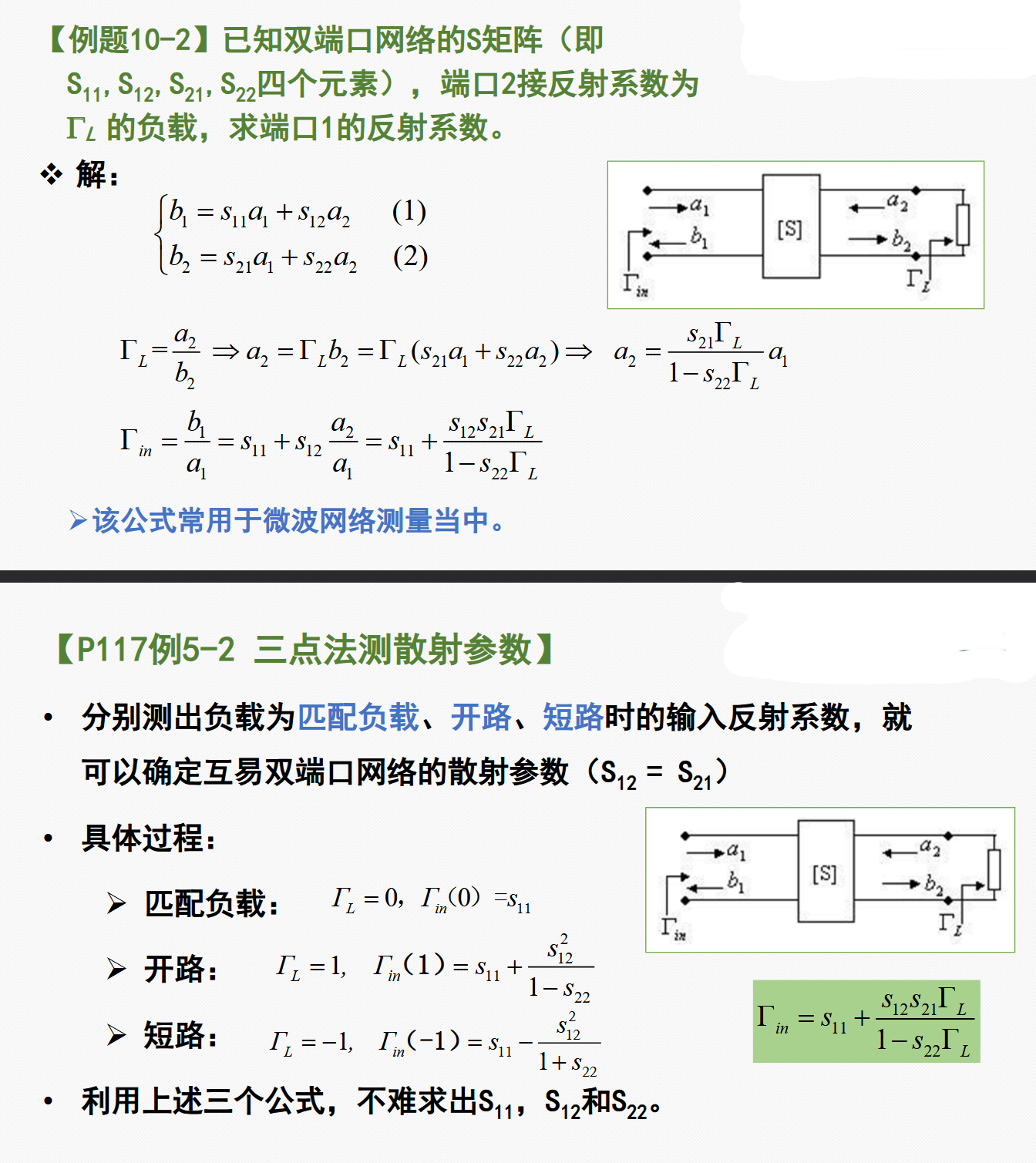

4.6 例题

#

5. T矩阵 (传输矩阵)(了解即可)

#

(对应 PPT: P28) $$\begin{pmatrix} a_1 \\ b_1 \end{pmatrix} = \begin{pmatrix} T_{11} & T_{12} \\ T_{21} & T_{22} \end{pmatrix} \begin{pmatrix} b_2 \\ a_2 \end{pmatrix} $$

• 定义：与ABCD矩阵类似，也用于级联网络，但它关联的是端口的波变量。
• 适用场景：在一些基于波的分析方法中（如信号流图），使用T矩阵比ABCD矩阵更为方便。

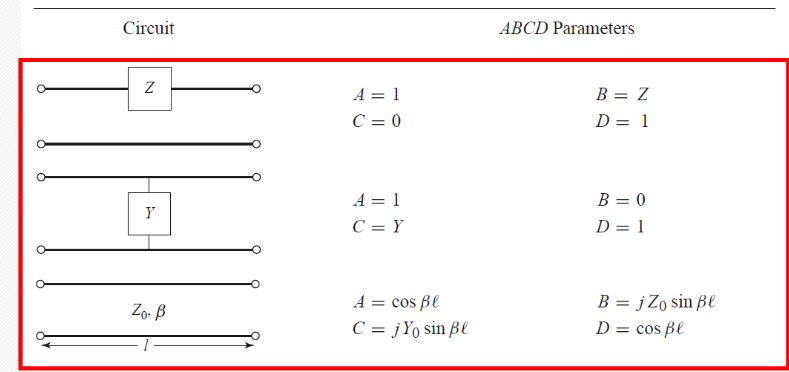

  6.常用A矩阵

  #



🔗 知识关联与应用

#

• 承上启下：本讲的"微波网络"思想，正是为了处理上一讲学习的各种传输线在实际电路中相互连接时产生的不连续性问题。例如，微带线宽度突变、弯角、T型结等，都可以等效成一个二端口或三端口网络，用S参数来表征。
• 现实应用：
  1. 手机射频前端模块 (FEM)：你的手机里有一个集成了功率放大器(PA)、滤波器、开关的复杂模块。在设计和测试时，工程师不会去求解它内部的电磁场，而是把它当作一个多端口网络，用VNA测量其S参数，看它的增益($S_{21}$)、匹配($S_{11}, S_{22}$)、隔离度($S_{12}$)等指标是否达标。
  2. 高速数字电路设计：在现代CPU或FPGA中，信号速率高达几十Gbps，PCB上的走线必须当作微波传输线处理。连接器、过孔(Via)等都属于不连续性，工程师会用S参数模型来描述这些不连续性，并通过仿真软件（如ADS, HFSS）分析它们对信号完整性的影响，确保数据能正确传输。

🤔 引导式提问

#

1. 为什么在低频电路（如音频放大器）中，我们习惯用Z/Y参数和H参数，而在高频射频电路中，S参数几乎是唯一的选择？请从测量实现和器件稳定性两个角度思考。
2. 一个理想的、无损耗的3dB功分器（一个输入，两个输出），其S参数矩阵大概会是什么样子？请试着写出其 $S_{11}$, $S_{21}$, $S_{31}$ 的模值应该是多少？为什么？（提示：考虑功率的分配与守恒）
3. 给你一个未知二端口"黑箱"，请设计一个实验流程，利用VNA和一些标准件（匹配负载、开路器、短路器），来完整地测量出它的4个S参数 ($S_{11}, S_{21}, S_{12}, S_{22}$)。

💡 本讲总结

#

本讲我们完成了从"场"到"路"的关键思维转变，引入了强大的微波网络分析法。我们学习了如何将复杂的射频电路抽象为由传输线和"黑箱"网络构成的模型，并通过参考面进行精确界定。核心内容是掌握了描述这些"黑箱"的五种数学语言——Z, Y, A, S, T矩阵。我们重点理解了每种矩阵的物理意义、激励-响应关系，以及它们最适合的应用场景（Z-串联, Y-并联, A/T-级联）。最重要的是，我们深入学习了在微波领域至高无上的S参数，理解了它为何是现代射频工程测量的基石，并掌握了其与功率和反射/传输的直接关系。
