🌟 欢迎来到第16讲：快速DFT算法 (FFT) #
(对应课本第11章内容)
大家好！我们已经知道，DFT是连接理论与实践的桥梁，让计算机能够进行频谱分析。但是，直接计算DFT的代价是高昂的，其 $O(N^2)$ 的复杂度在计算机诞生初期几乎是无法承受的。今天，我们将学习彻底改变这一现状的伟大算法——快速傅里叶变换 (Fast Fourier Transform, FFT)。
FFT不是一个新的变换，而是一系列高效计算DFT的"捷径"。我们将深入探索其核心思想——“分而治之”，并详细剖析两种最经典的基-2 FFT算法：按时间抽取 (DIT) 和按频率抽取 (DIF)。
核心学习目标:
- 理解DFT的计算瓶颈：认识到 $O(N^2)$ 复杂度的巨大计算量及其在现实应用中的局限性。
- 掌握FFT的核心思想：深刻理解"分而治之"策略，以及如何利用旋转因子 $W\_N$ 的对称性和周期性来减少冗余计算。
- 精通按时间抽取(DIT)算法：能够推导DIT-FFT的蝶形运算单元，并理解其"输入倒序，输出顺序"的特点。
- 精通按频率抽取(DIF)算法：能够推导DIF-FFT的蝶形运算单元，并理解其"输入顺序，输出倒序"的特点。
- 认识比特逆序：理解比特逆序在FFT算法中的作用和规律。
📝 本讲主要内容 #
1. DFT的运算量问题 #
- 直接计算DFT：
$$
X[k] = \sum_{n=0}^{N-1} x[n] W_N^{kn}, \quad 0 \le k \le N-1
$$
- 复数乘法: 计算每个 $X[k]$ 需要N次复数乘法，总共需要 $N \times N = N^2$ 次。
- 复数加法: 计算每个 $X[k]$ 需要N-1次复数加法，总共需要 $N \times (N-1)$ 次。
- 复杂度: $O(N^2)$。
- 问题的严重性：
- 1024点DFT: 需要约 $1024^2 \approx 100$ 万次复数乘法。在早期计算机上，这可能需要数十分钟甚至一小时。
- 图像处理: 对一幅 $1024 \times 1024$ 的图像做二维DFT，需要做 $2 \times 1024$ 次1024点的DFT，计算时间将是天文数字。
2. FFT算法的核心思想 #
FFT的魔力来源于两个关键洞察：
- 利用旋转因子 $W\_N$ 的特性：
- 对称性: $W\_N^{k+N/2} = -W\_N^k$
- 周期性: $W\_N^{k+N} = W\_N^k$ 这意味着在DFT的计算中，有大量的乘法项是相同或仅相差一个负号的，存在巨大的冗余。
- 分而治之 (Divide and Conquer)： 一个大问题可以被分解成若干个结构相同的小问题来解决。FFT的核心就是将一个N点DFT的计算，分解为多个更小尺寸（如N/2点）DFT的计算。
3. 按时间抽取 (DIT) 基-2 FFT算法 #
- 思路：将输入的时间序列 $x[n]$ 按奇偶分成两组。
-
分解: 将N点DFT的求和式拆分为偶数项和奇数项两部分： $$ X[k] = \sum_{r=0}^{N/2-1} x[2r]W_N^{k(2r)} + \sum_{r=0}^{N/2-1} x[2r+1]W_N^{k(2r+1)} $$
-
化简: 利用 $W\_N^{2rk} = (W\_N^2)^{rk} = W\_{N/2}^{rk}$ 和 $W\_N^{k(2r+1)} = W\_N^k \cdot W\_{N/2}^{rk}$，上式变为： $$ X[k] = \underbrace{\sum_{r=0}^{N/2-1} x_{even}[r] W_{N/2}^{rk}}_{\text{偶数序列的N/2点DFT: } G[k]} + W_N^k \underbrace{\sum_{r=0}^{N/2-1} x_{odd}[r] W_{N/2}^{rk}}_{\text{奇数序列的N/2点DFT: } H[k]} $$ 于是，我们得到： $$ X[k] = G[k] + W_N^k H[k] $$
-
蝶形运算 (Butterfly Operation)： 利用对称性 $W\_N^{k+N/2} = -W\_N^k$，我们可以同时计算 $X[k]$ 和 $X[k+N/2]$： $$ \begin{cases} X[k] = G[k] + W_N^k H[k] \\ X[k+N/2] = G[k] - W_N^k H[k] \end{cases} \quad \text{for } 0 \le k < N/2 $$ 这个计算结构就是著名的蝶形运算单元。

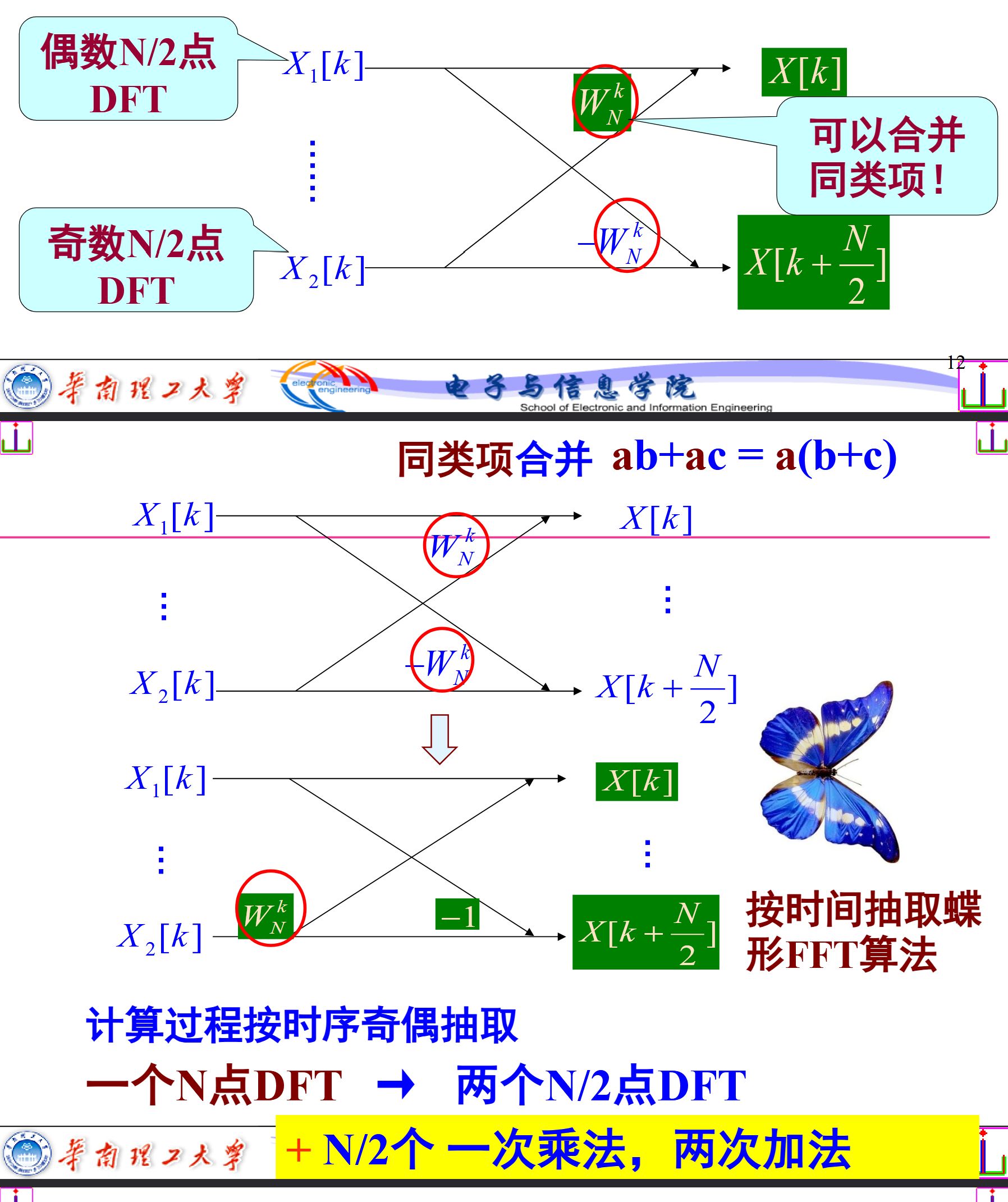

【图片：DIT蝶形运算单元的信号流图 (参考PPT P12, P13)，清晰展示两个输入(G[k], H[k])如何通过一次复数乘法和两次复数加法得到两个输出(X[k], X[k+N/2])】
.jpg)
-
递归分解： 这个分解过程可以递归地进行下去。一个N点DFT分解为两个N/2点DFT，每个N/2点DFT又可以分解为两个N/4点DFT，依此类推，直到最后分解为最简单的2点DFT。

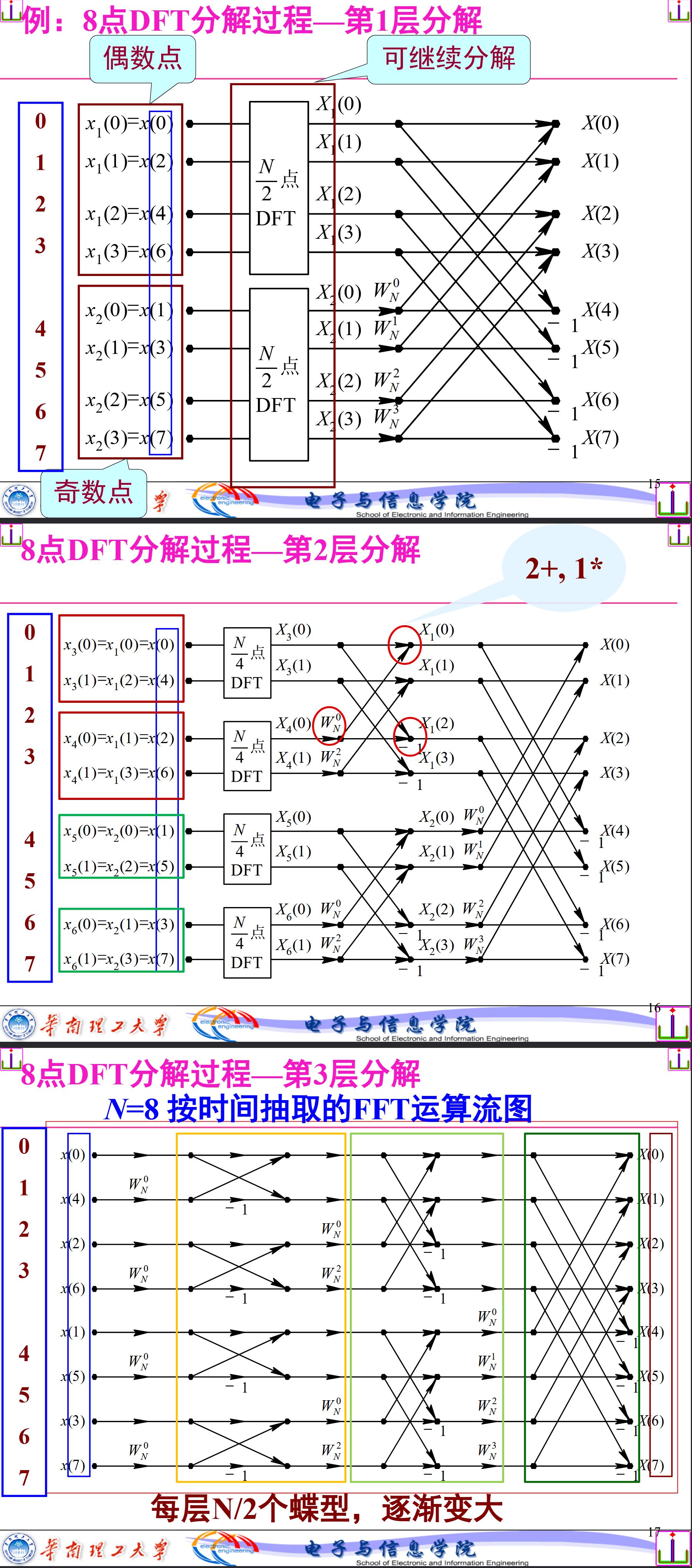

【图片：8点DFT的DIT-FFT三层分解过程示意图 (参考PPT P15, P16, P17)，逐层展示分解过程，最终形成完整的流图。】
%203.jpg)
-
DIT-FFT算法流程与特点：
- 输入倒序：为了进行原位运算，输入序列 $x[n]$ 必须按照比特逆序 (Bit Reversal) 的顺序排列。
- 蝶形运算：总共有 $L = \log\_2 N$ 级蝶形运算，每级有 $N/2$ 个蝶形。蝶形运算的"跨度"从第一级的1逐渐增大到最后一级的N/2。
- 输出顺序：计算完成后，输出的频谱序列 $X[k]$ 是自然顺序的。
【比特逆序示例 (N=8)】
| 自然顺序 | 二进制 | 比特倒置 | 逆序后十进制 |
|---|---|---|---|
| 0 (x) | 000 |
000 |
0 (x) |
| 1 (x) | 001 |
100 |
4 (x) |
| 2 (x) | 010 |
010 |
2 (x) |
| 3 (x) | 011 |
110 |
6 (x) |
| 4 (x) | 100 |
001 |
1 (x) |
| 5 (x) | 101 |
101 |
5 (x) |
| 6 (x) | 110 |
011 |
3 (x) |
| 7 (x) | 111 |
111 |
7 (x) |
4. 按频率抽取 (DIF) 基-2 FFT算法 #
- 思路：与DIT相反，DIF是对输出的频谱序列 $X[k]$ 按奇偶进行分组。
-
分解: 将输入序列 $x[n]$ 分为前后两半： $$ X[k] = \sum_{n=0}^{N/2-1} x[n]W_N^{kn} + \sum_{n=N/2}^{N-1} x[n]W_N^{kn} $$ 通过变量替换，上式可化为： $$ X[k] = \sum_{n=0}^{N/2-1} (x[n] + (-1)^k x[n+N/2]) W_{N/2}^{kn} $$
-
奇偶谱线：
- 当k为偶数, $k=2r$: $X[2r] = \sum\_{n=0}^{N/2-1} (x[n] + x[n+N/2]) W\_{N/2}^{rn}$ (前半部分和的N/2点DFT)
- 当k为奇数, $k=2r+1$: $X[2r+1] = \sum\_{n=0}^{N/2-1} \left( (x[n] - x[n+N/2])W\_N^n \right) W\_{N/2}^{rn}$ (前半部分差乘以旋转因子的N/2点DFT)
-
DIF-FFT算法流程与特点：
- 输入顺序：输入序列 $x[n]$ 是自然顺序的。
- 蝶形运算：同样有 $\log\_2 N$ 级，每级 $N/2$ 个蝶形。但蝶形的"跨度"从第一级的N/2逐渐减小到最后一级的1。
- 输出倒序：计算完成后，输出的频谱序列 $X[k]$ 是比特逆序的。

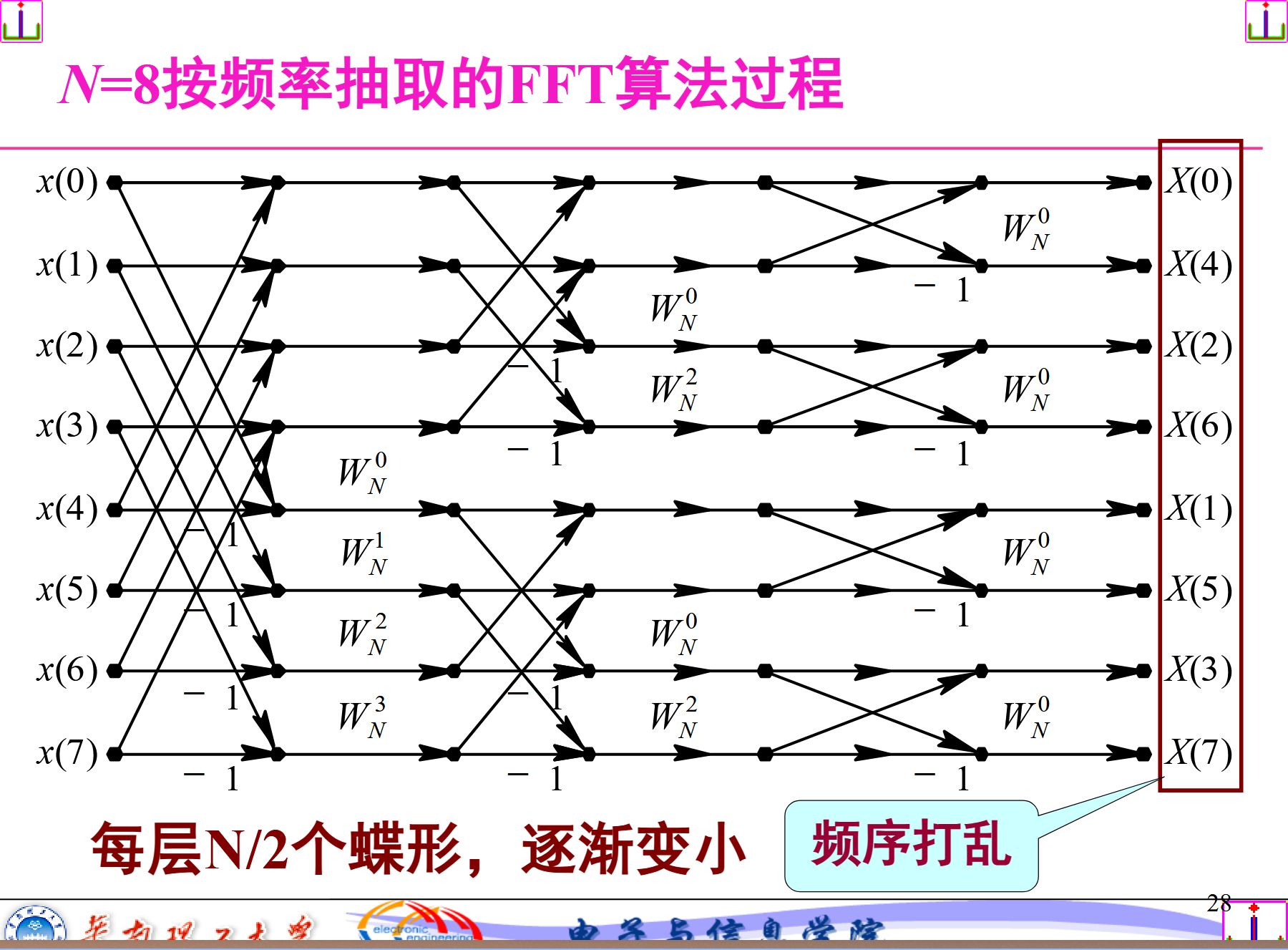

【图片：8点DIF-FFT运算流图 (参考PPT P28)，与DIT流图对比，注意蝶形大小变化和输入输出顺序。】
%201.jpg)
5. 运算量分析 #
| 运算类型 | DFT (直接计算) | FFT (基-2) | 改善比 (N=1024) |
|---|---|---|---|
| 复数乘法 | $N^2$ | $(N/2)\log\_2 N$ | $2N/\log\_2 N \approx 205$ 倍 |
| 复数加法 | $N(N-1)$ | $N\log\_2 N$ | $(N-1)/\log\_2 N \approx 102$ 倍 |
结论: FFT将计算复杂度从 $O(N^2)$ 戏剧性地降低到了 $O(N\log N)$，当N很大时，计算效率的提升是革命性的。
🔗 知识关联与应用 #
-
承上启下: FFT是数字信号处理从理论走向大规模实用化的核心引擎。我们之前学的所有基于DFT的应用，如快速卷积、频谱分析、滤波器设计分析等，在实际中都是通过FFT来实现的。
-
现实应用:
- 通信 (OFDM): Wi-Fi和4G/5G通信的核心技术OFDM，其调制和解调过程就是通过IFFT和FFT来实现的。FFT的高效率使得在单个信道上并行传输成百上千路数据成为可能。
- 音频/图像处理: 音乐播放器中的频谱均衡器、图像的JPEG压缩，都离不开FFT进行快速的频域分析和变换。
- 科学计算与数据分析: 从雷达信号处理到医疗成像(MRI)，再到天文学数据分析，任何需要分析信号频率成分的领域，FFT都是不可或缺的基础工具。
🤔 引导式提问 #
- DIT和DIF算法的本质区别是什么？ 它们在"分而治之"的策略上，一个是对"输入"进行划分，一个是对"输出"进行划分，这具体是如何体现在推导过程和最终的流图结构上的？
- 为什么FFT算法中会出现"比特逆序"这个现象？ 它与算法的哪一步操作紧密相关？（提示：思考奇偶分解的递归过程）
- FFT算法要求N通常是2的整数次幂。如果我们要处理一个长度为1000点的序列，应该如何使用基-2 FFT算法？ （提示：思考补零）
💡 本讲总结 #
今天，我们学习了数字信号处理皇冠上的明珠——FFT算法。 * 问题: DFT的 $O(N^2)$ 复杂度是其大规模应用的瓶颈。 * 核心思想: FFT通过"分而治之"和利用旋转因子的对称性/周期性，将N点DFT分解为更小DFT的组合，从而减少冗余计算。 * 两大算法: * DIT-FFT：按时间抽取（奇偶分解输入），流图为"输入倒序、输出顺序"，蝶形由小变大。 * DIF-FFT：按频率抽取（奇偶分解输出），流图为"输入顺序、输出倒序"，蝶形由大变小。 * 革命性成果: FFT将DFT的计算复杂度降至 $O(N\log N)$，使得海量数据的实时频谱分析成为可能，是现代数字技术不可或缺的基石。
