DSP-7 Z变换 (Part II)

🌟 欢迎来到第7讲：Z变换 (Part II)

#

(对应课本第六章内容)

在上一讲的基础上，本讲我们将深入学习Z变换的各种重要性质，并展示如何利用这些性质，特别是通过系统函数和零极点图，来"解剖"一个LTI系统，从而直观地判断其因果性、稳定性并预测其频率响应。

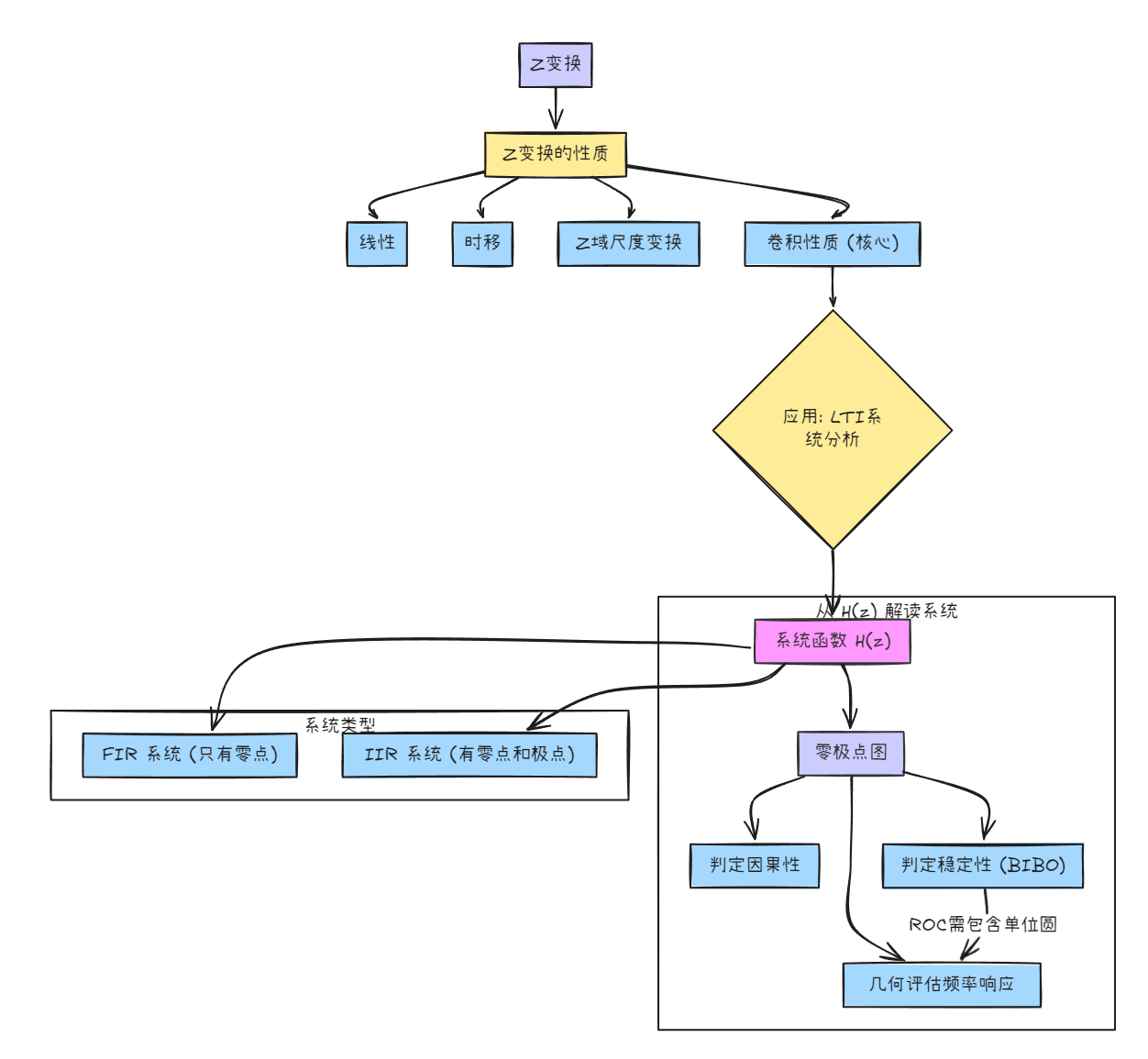

📚 本讲知识地图

#

📝 本讲主要内容

#

1. Z变换的性质 (续)

#

Z变换的性质是简化运算、推导变换对和理解系统行为的利器。其中，ROC的变化是每个性质中需要特别关注的部分。

✨ 核心性质：卷积性质 (Convolution Property)

• 定义与解释：时域中两个序列的卷积，对应于它们各自Z变换在Z域中的乘积。
• 生动比喻：想象一下，在时域分析一个系统就像是研究两种化学物质（输入信号 $x[n]$ 和系统冲激响应 $h[n]$）混合后的复杂反应过程（卷积）。而Z变换则像是将这两种物质的化学式（$X(z)$ 和 $H(z)$）找出来，我们只需将化学式简单地乘在一起，就能立刻得到产物（输出 $Y(z)$）的化学式。这极大地简化了分析过程。
• 公式： $$ x_1[n] * x_2[n] \quad \Longleftrightarrow \quad X_1(z) X_2(z) $$
  • ROC：新的ROC至少是原来两个ROC的交集 ($R\_1 \cap R\_2$)。但在一种特殊情况下——当一个变换的零点恰好抵消了另一个变换的极点时，最终的ROC可能会扩大。
• 工程意义：这是Z变换在LTI系统分析中最核心、最强大的性质，它构成了后续所有系统分析方法的理论基础。

2. LTI系统的系统函数

#

✨ 核心概念：系统函数 (System Function) / 传输函数 (Transfer Function)

• 定义与解释：一个LTI系统的系统函数 $H(z)$ 是其单位冲激响应 $h[n]$ 的Z变换。
• 生动比喻：系统函数 $H(z)$ 就是一个系统的"Z域身份证"。这张身份证上包含了系统的所有内在信息：它的"性格"（稳定性）、“行为准则”（因果性）以及它对不同频率信号的"偏好"（频率响应）。
• 关键关系： $$ y[n] = x[n] * h[n] \quad \xrightarrow{Z变换} \quad Y(z) = X(z) H(z) $$ 因此，系统函数也可以表示为输出信号的Z变换与输入信号Z变换之比： $$ H(z) = \frac{Y(z)}{X(z)} $$
• 系统分类:
  • FIR 系统 (有限冲激响应): $h[n]$ 是有限长的。其 $H(z)$ 是一个关于 $z^{-1}$ 的多项式，所有极点都在 $z=0$ 处。
  • IIR 系统 (无限冲激响应): $h[n]$ 是无限长的。其 $H(z)$ 是一个有理分式，除了 $z=0$ 之外还存在其他极点。

3. 从Z域判定系统特性

#

通过分析系统函数 $H(z)$ 的零极点分布和ROC，我们可以直接判定系统的宏观特性。

🔧 判定因果性 (Causality)

• 时域定义：对于 $n<0$, $h[n]=0$。
• Z域判据：一个LTI系统是因果的，当且仅当其系统函数 $H(z)$ 的ROC是某个圆（由最外层极点决定）的外部区域，并且包含 $z=\infty$。
• 直观理解：因果序列是右边序列，其ROC必然是"由内向外"的。

🔧 判定稳定性 (Stability)

• 时域定义：BIBO稳定要求冲激响应绝对可和，即 $\sum\_{n=-\infty}^{\infty} |h[n]| < \infty$。
• Z域判据：一个LTI系统是稳定的，当且仅当其系统函数 $H(z)$ 的 ROC 包含了单位圆 $|z|=1$。
• 直观理解：稳定的充要条件是DTFT存在，而DTFT是Z变换在单位圆上的取值。因此，ROC必须"覆盖"单位圆，才能保证在所有频率点上系统响应都是有限的。
• 重要推论：对于一个因果的LTI系统，其稳定的充要条件是：$H(z)$ 的所有极点都严格位于单位圆的内部。

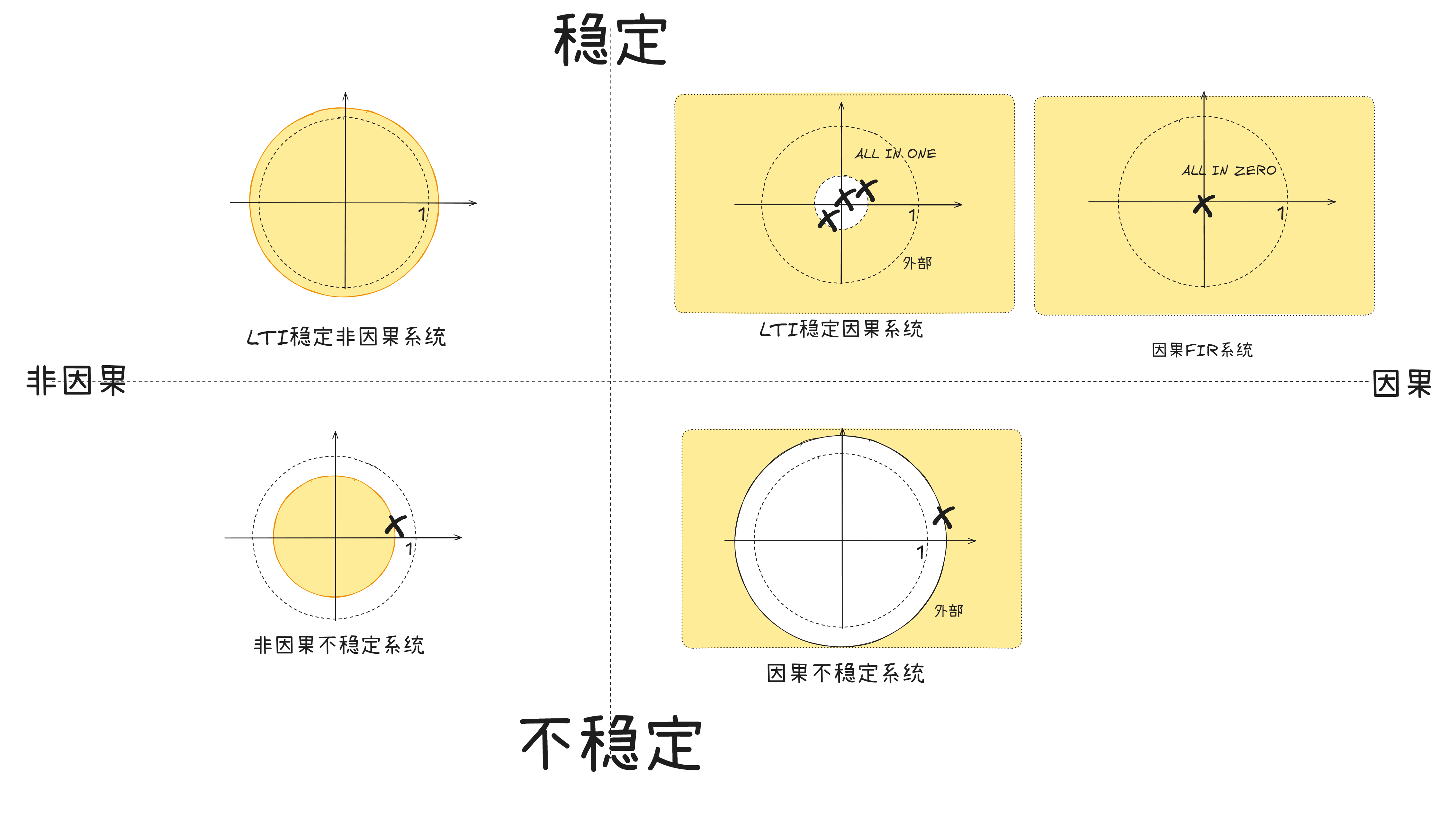

【图片：稳定因果系统、稳定非因果系统、不稳定系统的零极点与ROC示意图】

4. 从零极点图评估频率响应

#

✨ 核心概念：频率响应的几何评估

• 定义与解释：系统对不同频率正弦信号的响应（增益和相移），可以通过在Z平面的单位圆上"行走"，并测量当前位置与所有零点、极点的几何关系来直观地确定。
• 生动比喻：想象你在Z平面的单位圆这条环形跑道上散步。极点就像是跑道边的"扩音喇叭"，当你靠近它时，声音（幅频响应）会变得非常大；零点则像是"吸音黑洞"，当你靠近它时，声音会变得非常小甚至消失。你听到的最终音量，就是所有"扩音喇叭"和"吸音黑洞"共同作用的结果。
• 评估方法 (当 $z$ 沿着单位圆从 $e^{j0}$ 移动到 $e^{j2\pi}$):
  • 幅频响应 $|H(e^{j\omega})|$：等于所有零点到 $e^{j\omega}$ 的矢量长度之积，除以所有极点到 $e^{j\omega}$ 的矢量长度之积。
  • 相频响应 $\angle H(e^{j\omega})$：等于所有零点到 $e^{j\omega}$ 的矢量相角之和，减去所有极点到 $e^{j\omega}$ 的矢量相角之和。
• 关键结论：
  • 极点越靠近单位圆，其对应频率的响应峰值越尖锐，系统带宽越窄。
  • 零点越靠近单位圆，其对应频率的衰减越剧烈。如果零点在单位圆上，则该频率被完全抑制。

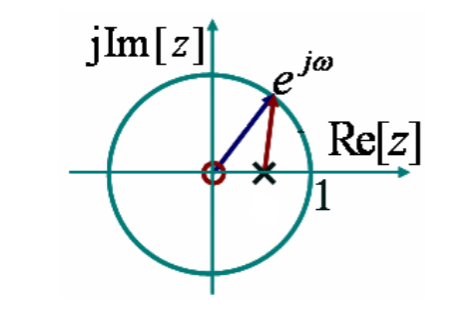

【图片：从单位圆上一点到零点和极点的矢量图，用于解释幅频和相频响应的几何计算 (参考PPT P28-29)】

#

🔗 知识关联与应用

#

• 承上启下：这一讲将上一讲的Z变换理论工具，与数字信号处理的核心目标——系统分析与设计——完美地结合起来。零极点图不仅是对 $H(z)$ 的数学描述，更是连接系统时域行为（如衰减快慢）和频域行为（如滤波特性）的可视化桥梁。
• 现实应用：
  1. 陷波器 (Notch Filter) 设计：为了消除特定频率的噪声（例如50Hz的工频干扰），工程师会设计一个IIR滤波器，并精确地在单位圆上对应50Hz的位置放置一对共轭零点。这就像在频率响应图上挖了一个极深的"陷阱"，使得该频率的信号无法通过系统。
  2. 乐器合成：许多物理乐器的声音可以被建模为由一个激励源（如拨弦、吹气）通过一个共振腔（LTI系统）。这个共振腔的特性就可以用一组极点来描述。通过在Z平面上放置不同的极点（尤其是在单位圆附近），可以合成出类似吉他、小提琴等不同乐器的音色。

🤔 引导式提问

#

1. 为什么对于一个"因果"系统，我们只需要关心它的极点是否在单位圆内就能判断其稳定性？ 因果性这个前提是如何简化稳定性判据的？
2. 一个FIR系统的系统函数 $H(z)$ 只有零点（所有极点都在原点）。 从频率响应的几何评估角度看，这意味着什么？FIR滤波器能否产生像IIR滤波器那样尖锐的谐振峰？为什么？
3. 假设你拿到一个黑盒LTI系统，只被允许通过输入信号并观察输出来分析它。 你会选择输入什么样的信号来最方便地测定它的系统函数 $H(z)$？（提示：思考 $H(z)=Y(z)/X(z)$ 的定义）

💡 本讲总结

#

本讲我们将Z变换从一个数学工具，升级为了分析和设计LTI系统的强大框架。

1. 性质是基础：Z变换的性质，尤其是卷积性质，让我们能够在更简单的Z域中进行系统分析。
2. 系统函数是核心：系统的所有秘密都藏在其"Z域身份证"——系统函数 $H(z)$ 之中。
3. 零极点图是钥匙：通过分析 $H(z)$ 的零极点图和ROC，我们可以一目了然地解锁系统的三大核心特性： * 因果性：ROC是否为"由内向外"并包含无穷远点。 * 稳定性：ROC是否包含单位圆。 * 频率响应：零极点与单位圆的几何关系决定了系统的滤波特性。

掌握了从零极点图解读系统特性的能力，就相当于掌握了数字信号处理的"读心术"。
