DSP-5 连续时间信号的采样与量化

🌟 欢迎来到第5讲：连续时间信号的采样与量化

#

(对应课本第三章 3.8-3.10)

今天我们将探讨数字信号处理中最核心、最基础的环节——采样与量化。这一讲是连接模拟世界与数字世界的桥梁。我们将理解如何将一个连续变化的模拟信号（比如我们的声音、自然界的图像）“翻译"成计算机能够理解和处理的离散数字信号。

核心学习目标:

1. 理解采样：掌握理想采样的数学模型，并从时域和频域两个角度洞悉采样过程的本质。
2. 掌握采样定理：深刻理解奈奎斯特定理的内涵，明白为什么它是数字通信的基石，并能识别和解释"频谱混叠"现象。
3. 探索信号重构：学习如何从采样后的信号无失真地恢复出原始模拟信号。
4. 认识量化：了解将连续幅度离散化的过程，并掌握量化位数、比特率等关键性能指标。

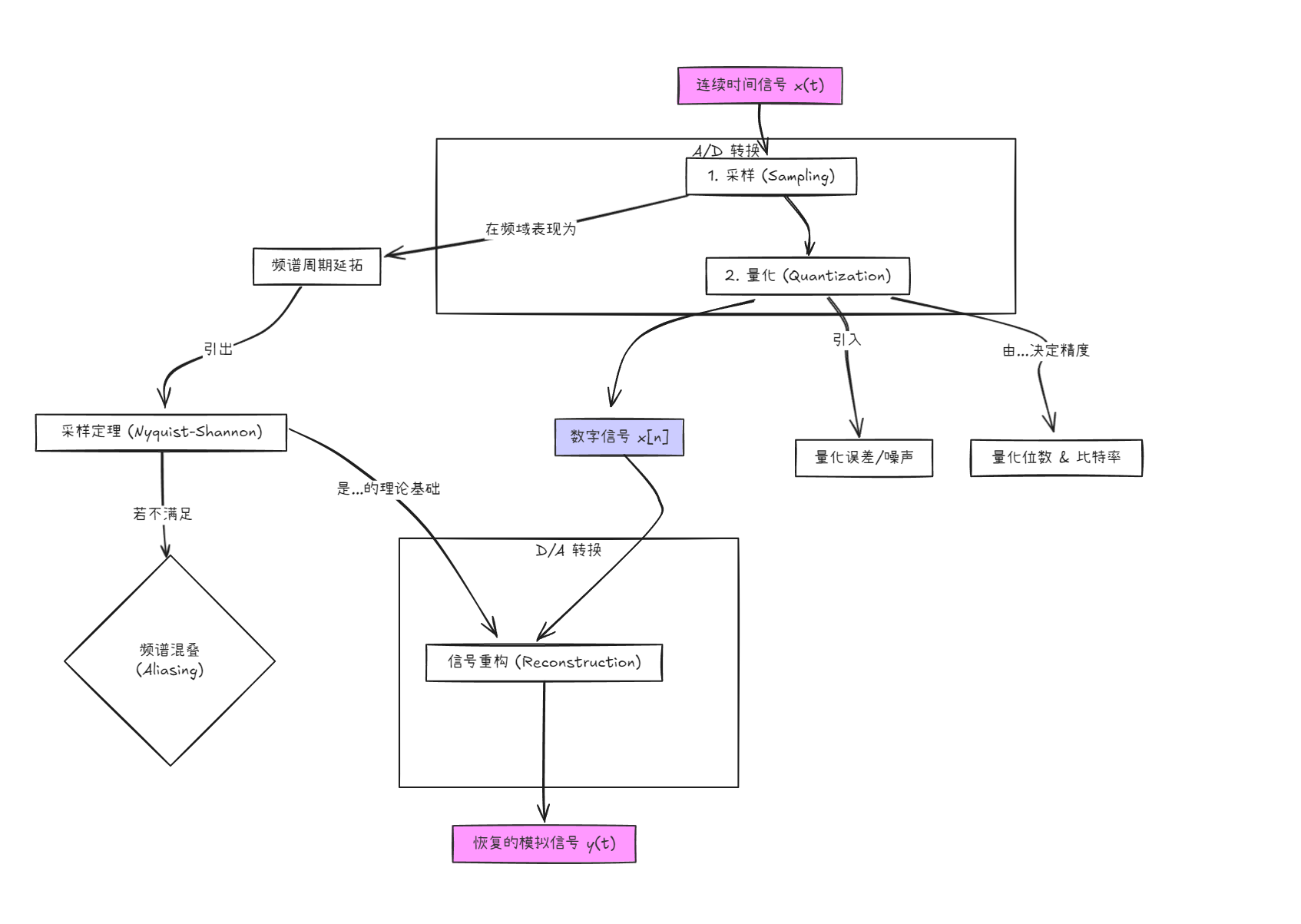

📚 本讲知识地图

#

📝 本讲主要内容

#

1. 连续时间信号的采样 (Sampling)

#

1.1 ✨ 理想采样过程与数学建模

#

• 专业定义：采样是指在时间轴上以固定的时间间隔 T（采样周期）对连续时间信号 x(t) 进行"取值”，从而将其转换为一个离散时间序列的过程。

• 生动比喻：想象一下你在观看一部电影（连续时间信号）。“采样"就像是对这部电影进行快速截图，每秒钟截取固定数量的图片（样本）。如果截图的速度足够快，你依然可以通过这些静止的图片"脑补"出连贯的动作。

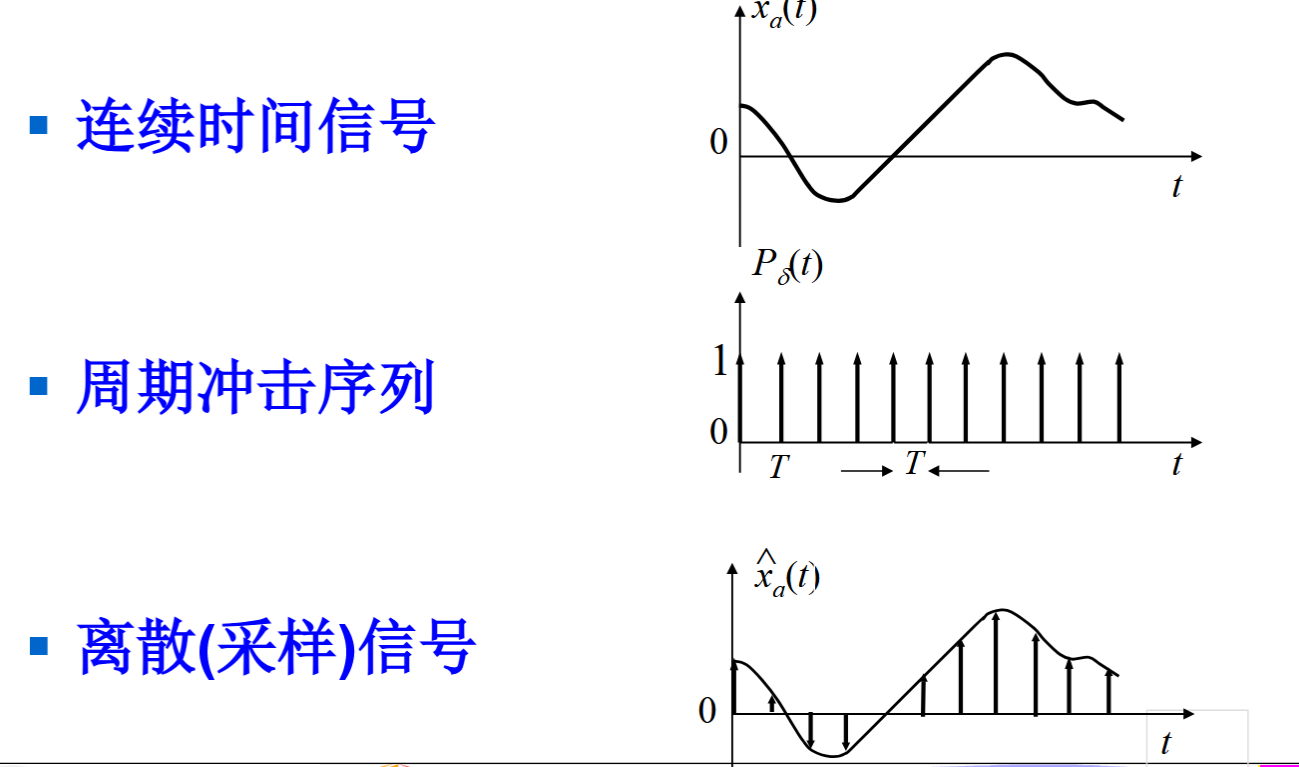

• 数学建模：理想采样可以看作是原始连续信号 $x(t)$ 与一个周期性的冲激脉冲序列 $p(t)$ 相乘。 【图片：连续信号、周期冲击序列、采样后信号的时域波形对比图 (参考PPT P5)】

  1. 采样信号 (冲激串)： $$ p(t) = \sum_{n=-\infty}^{\infty} \delta(t - nT_s) $$ 其中，$T\_s$ 是采样周期，$\delta(t)$ 是单位冲激函数。这个信号就是在每个采样时刻 $nT\_s$ 出现一个"尖峰”。

  2. 采样后的信号： $$ x_s(t) = x(t) \cdot p(t) = x(t) \sum_{n=-\infty}^{\infty} \delta(t - nT_s) = \sum_{n=-\infty}^{\infty} x(nT_s) \delta(t - nT_s) $$

     • 物理意义：这个公式表示，采样后的信号 $x\_s(t)$ 在每个采样时刻 $nT\_s$ 的"强度"（冲激的系数）就是原始信号在那个时刻的幅值 $x(nT\_s)$，而在其他所有时间点，信号值为零。

• 关键参数：

1.2 🔧 采样后信号的频谱

#

• 核心结论：时域的采样，等效于频域的周期性延拓。

• 生动比喻：还记得截图的比喻吗？在频域（或者说"内容复杂度"）层面，采样相当于把你原始电影的"频谱"信息（比如画面细节、色彩变化的快慢等）复制了很多份，然后以"采样频率"为间距，整齐地排列在频域轴上。

• 频谱公式： $$ X_s(j\Omega) = \frac{1}{T_s} \sum_{k=-\infty}^{\infty} X\left(j(\Omega - k\Omega_s)\right) $$

  • $X\_s(j\Omega)$：采样后信号 $x\_s(t)$ 的频谱。
  • $X(j\Omega)$：原始信号 $x(t)$ 的频谱。
  • $\Omega\_s$：采样角频率。
  • 工程意义：这个公式告诉我们，采样后的信号频谱是原始信号频谱以 $\Omega\_s$ 为周期进行复制、平移和叠加的结果，并且幅度上被缩放了 $1/T\_s$ 倍。

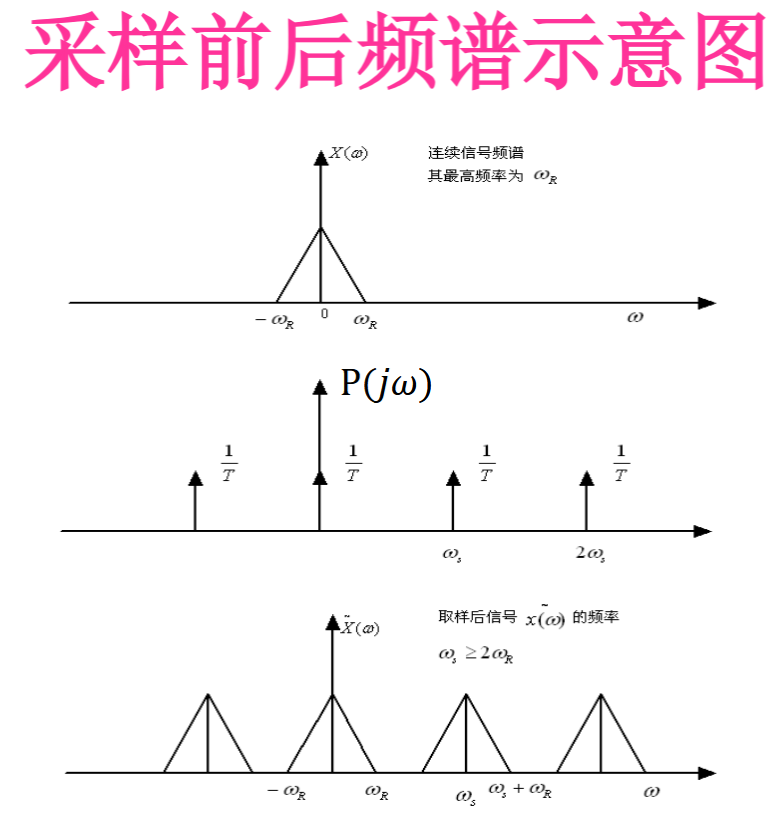

  【图片：采样前后频谱示意图，展示原始频谱、冲激序列频谱和采样后信号的周期性频谱 (参考PPT P8)】

2. 采样定理 (The Sampling Theorem)

#

2.1 ✨ 奈奎斯特-香农采样定理 (Nyquist-Shannon Sampling Theorem)

#

• 专业定义：对于一个最高频率为 $f\_{max}$ 的带限信号，为了能够从其采样样本中无失真地恢复出原始信号，采样频率 $f\_s$ 必须大于等于最高频率的2倍。

• 生动比喻：为了捕捉一辆高速旋转的车轮（信号）的真实运动，你的相机快门速度（采样率）必须至少是车轮转速（最高频率）的两倍。如果你拍得太慢，就可能会看到车轮静止甚至倒转的"假象"，这就是"混叠"。

• 核心公式： $$ f_s \ge 2f_{max} \quad \text{或} \quad \Omega_s \ge 2\Omega_{max} $$

• 关键术语：

  • 奈奎斯特采样率 (Nyquist Rate)：指能够无失真恢复信号的最低采样频率，即 $2f\_{max}$。
  • 奈奎斯特频率 (Nyquist Frequency)：指采样频率的一半，即 $f\_s/2$。它是系统能够处理的无混叠的最高信号频率。

2.2 ⚠️ 频谱混叠 (Aliasing)

#

• 定义：如果采样频率 $f\_s < 2f\_{max}$（不满足采样定理），那么在频域上，周期性延拓的频谱会发生重叠。重叠部分的高频成分会"伪装"成低频成分，导致原始信号信息被破坏，且无法恢复。

• 现实应用：

  • 车轮倒转：电影中快速旋转的车轮看起来在倒转，就是因为电影的帧率（采样率）不足以捕捉车轮辐条的真实运动速度，发生了时间上的混叠。
  • 抗混叠滤波器：在实际的A/D转换前，必须使用一个低通滤波器（抗混叠滤波器），将信号中所有高于 $f\_s/2$ 的频率成分滤除，确保送去采样的信号是严格带限的，从根本上防止混叠的发生。

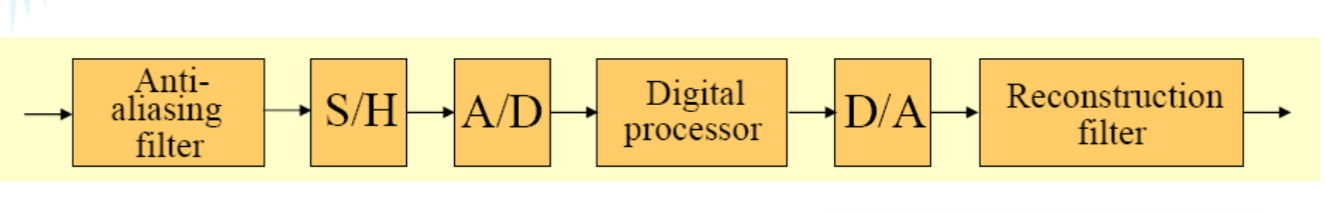

  【图片：实际物理采样系统框图，包含抗混叠滤波器 (参考PPT P14)】

2.3 📋 采样类型与实例

#

• 实例：
  • 语音信号：人声主要频率在 300Hz ~ 3.4kHz 之间。根据采样定理，采样率需 > 6.8kHz。工业标准通常采用 8kHz。
  • CD音乐：人耳能听到的最高频率约为 20kHz。因此CD标准采样率定为 44.1kHz，远高于 $2 \times 20\text{kHz} = 40\text{kHz}$，属于过采样。

3. 信号的重构 (Signal Reconstruction / D/A)

#

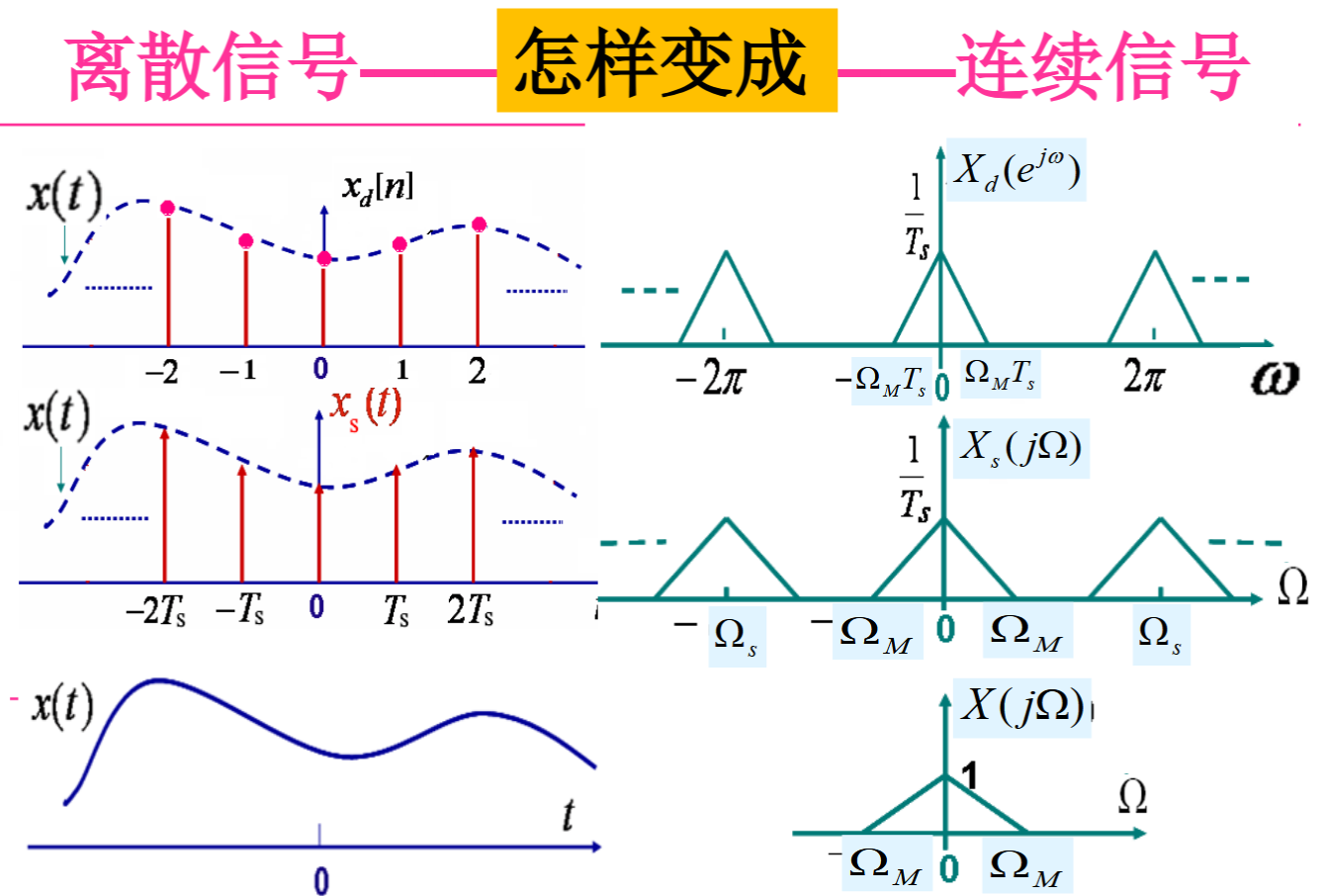

3.1 ✨ 重构原理

#

• 目标：从离散的采样信号 $x[n]$ 或 $x\_s(t)$ 恢复出原始的连续信号 $x(t)$。
• 频域视角：重构的本质是从采样后周期性延拓的频谱中，精确地"切割"出位于中心的、未经混叠的原始频谱。这个"切割"工具就是一个理想低通滤波器。
• 生动比喻：你有一长串由镜子反射出来的原始图画的复制品（采样后频谱），重构就像是用一个只允许中心原始图画通过的窗口（理想低通滤波器）来观察，从而忽略掉所有复制品，只看到原始的画面。
• 滤波器要求：该理想低通滤波器的截止频率为奈奎斯特频率，即 $\Omega\_c = \Omega\_s / 2$。

3.2 🔧 理想重构——插值公式

#

• 频域的相乘对应于时域的卷积。将采样信号 $x\_s(t)$ 通过上述理想低通滤波器的过程，在时域上表现为与滤波器的冲激响应 $h(t)$进行卷积。

  $$ y(t) = x_s(t) * h(t) = \left( \sum_{n=-\infty}^{\infty} x(nT)\delta(t-nT) \right) * h(t) = \sum_{n=-\infty}^{\infty} x(nT) h(t-nT) $$ 理想低通滤波器的冲激响应是一个 Sinc 函数： $$ h(t) = T \frac{\sin(\omega_s t / 2)}{\pi t} = \frac{\sin(\pi t/T)}{\pi t/T} $$ 这个公式被称为惠特克-香农插值公式。它说明，每个采样点 $x(nT)$ 都贡献一个相应移位和缩放的Sinc函数，所有这些Sinc函数叠加起来，就完美地重构了原始信号。

  【图片：单个采样点对应的Sinc函数以及多个Sinc函数叠加恢复原始信号的示意图 (参考PPT P22)】 $$ y(t)= \sum_{n=-\infty}^{\infty} x(nT) h(t-nT)=\sum_{n=-\infty}^{\infty} x(nT) \frac{T_s\sin(\frac{\Omega_s}{2}(t-nT_s)}{\pi (t-nT_s)} $$

3.3 🛠️ 实际重构方法

#

理想 Sinc 函数在时域上是无限长的，且非因果，无法物理实现。实际中采用近似方法：

• 零阶保持 (ZOH)：将每个采样值保持一个采样周期 $T\_s$ 的时长，形成阶梯状波形。这在频域上等效于一个不理想的低通滤波。
• 一阶保持 (FOH)：用直线连接相邻的采样点，形成折线波形。比 ZOH 更平滑，滤波效果更好。

4. 信号的量化 (Quantization)

#

4.1 ✨ 为什么需要量化

#

• 问题：经过采样后，信号在时间上是离散的，但每个采样点的幅度仍然是连续的，可以取无限多个值。计算机无法存储和处理无限精度的数值。
• 定义：量化就是将连续的信号幅度映射到有限个离散的"量化电平"上的过程。
• 生动比喻：给你一把精度极高的尺子测量身高，你可能会得到 175.12345…cm 这样的数值（连续幅度）。量化就像是规定你只能用整数厘米来报告身高，所以你必须把测量值"四舍五入"到最接近的整数，比如 175cm（离散电平）。

4.2 🔧 关键概念与指标

#

• 黄金法则：从 SNR 公式可以看出，每增加 1 个量化比特，信噪比大约提升 6dB。这就是为什么 16位 CD 音质（SNR ≈ 98dB）远好于 8位电话音质（SNR ≈ 50dB）。

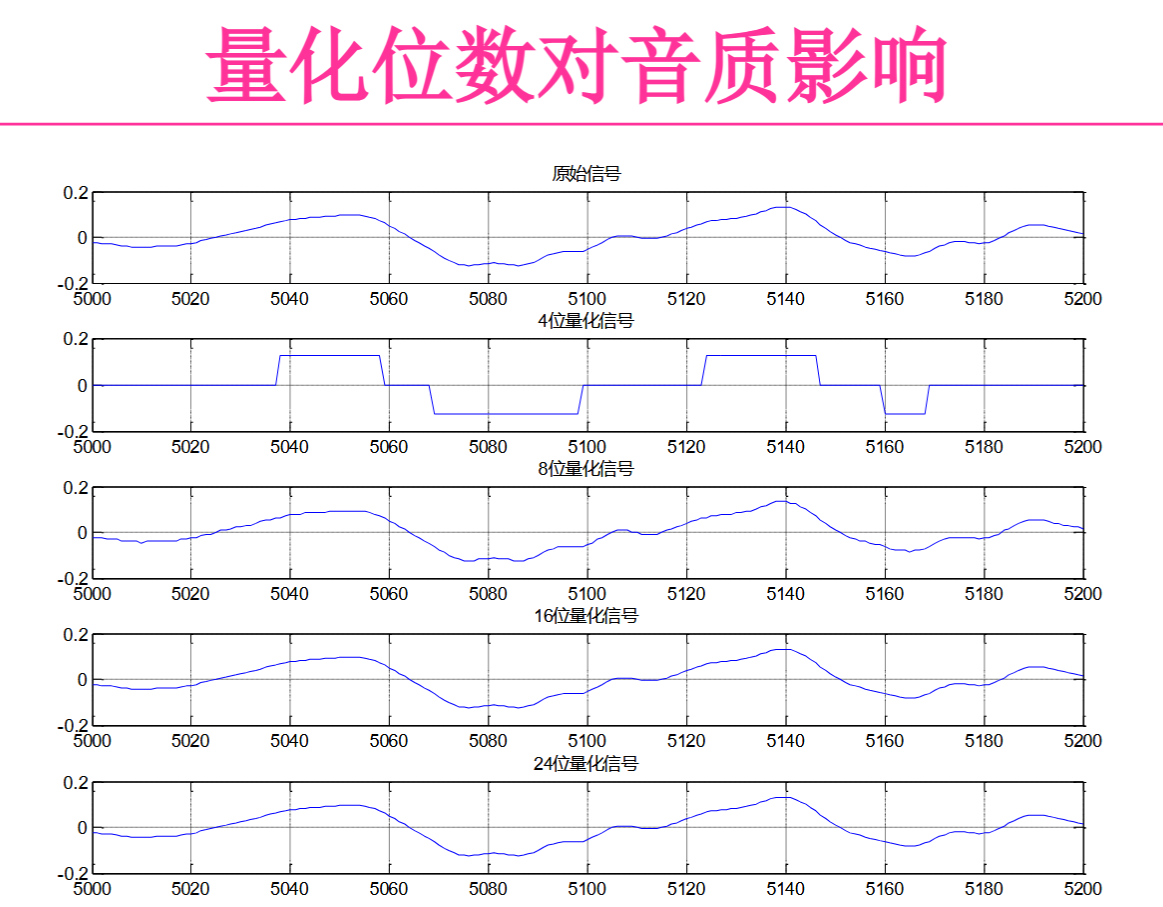

【图片：量化位数对音质影响的波形对比图 (参考PPT P34)】

5. 频率的概念梳理

#

在数字信号处理中，我们经常与不同类型的"频率"打交道，理清它们的关系至关重要。

🔗 知识关联与应用

#

• 承上启下：我们之前学习的傅里叶变换是今天所有频域分析的基础。正是因为傅里叶变换揭示了时域和频域的对偶关系，我们才能深刻理解"时域采样"为何会导致"频域周期延拓"。采样定理本质上是傅里葉变换时域卷积定理的一个精彩应用。

• 现实应用：

  1. 数字音频：从麦克风录音（模拟信号）到生成 MP3 或 WAV 文件（数字信号），整个过程的核心就是采样（如 44.1kHz）和量化（如 16-bit）。
  2. 数码相机：相机传感器上的每个像素点对光线强度进行"采样"，然后将采样值"量化"为 8-bit（256级灰度）或更高位数的颜色值，最终组合成一张数字照片。

🤔 引导式提问

#

1. 为什么在实际系统中，我们总是选择"过采样"（$f\_s$ 显著大于 $2f\_{max}$），而不是严格等于 $2f\_{max}$ 的"临界采样"？ (提示: 考虑一下理想滤波器和实际滤波器的区别。)
2. “每增加1bit量化，SNR提升6dB"这个规则对于所有类型的信号都精确成立吗？ (提示: 思考均匀量化对信号幅度分布的假设。)
3. 既然欠采样 ($f\_s < 2f\_{max}$) 会导致混叠，为什么还有"带通采样"这种技术存在？它是在什么特定条件下，如何巧妙地"利用"混叠来降低采样率的？

💡 本讲总结

#

今天，我们完成了从模拟世界到数字世界的关键一跃。我们学习了： * 采样是将连续时间信号转换为离散时间信号的第一步，其在频域的体现是频谱的周期性延拓。 * 奈奎斯特定理是确保信息不丢失的"交通法规”，它规定了最低采样频率，并警示我们"频谱混叠"的危险。 * 信号重构是采样的逆过程，理论上通过一个理想低通滤波器即可完美实现。 * 量化则完成了对幅度的数字化，将无限精度的采样值映射到有限的等级上，虽然会引入量化噪声，但这是数字处理不可或缺的一步。

采样和量化是所有数字信号处理系统的"咽喉要道"，深刻理解它们，就掌握了打开数字世界大门的钥匙。
